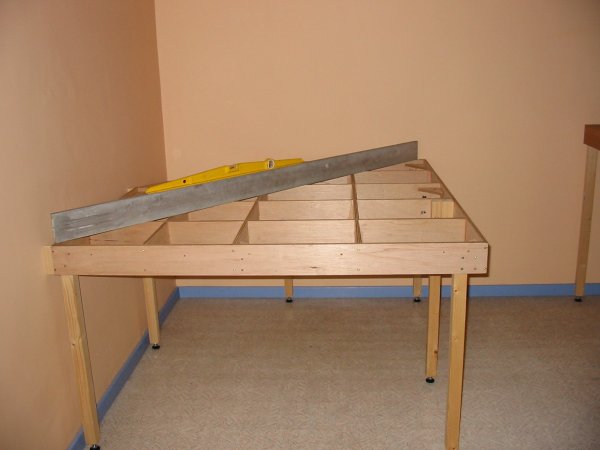

Comme défini dans les caractéristiques du réseau, la structure inférieure est composée de 7 modules cadres de formes et de dimensions différentes. Ces modules sont représentés sur le plan Etage 1 de la page Conception / Plans. Aprés assemblage des modules cadres, ceux-ci sont équipés de leurs pieds et installés dans le local. Les pieds sont simplement vissés et non collés pour permettre le démontage. Voici le module A |
 |

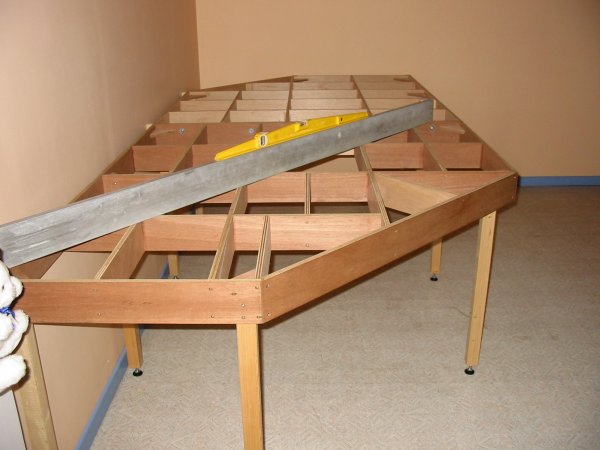

Les modules A et B assemblés et réglés à hauteur de 80cm par rapport au sol. |
 |

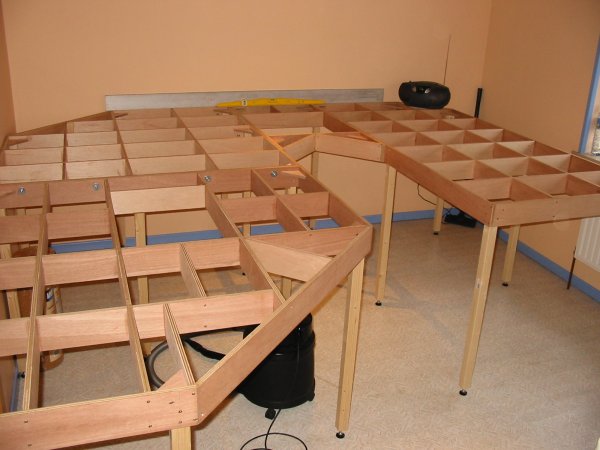

Modules A - B et C reliés par le petit module F. |
 |

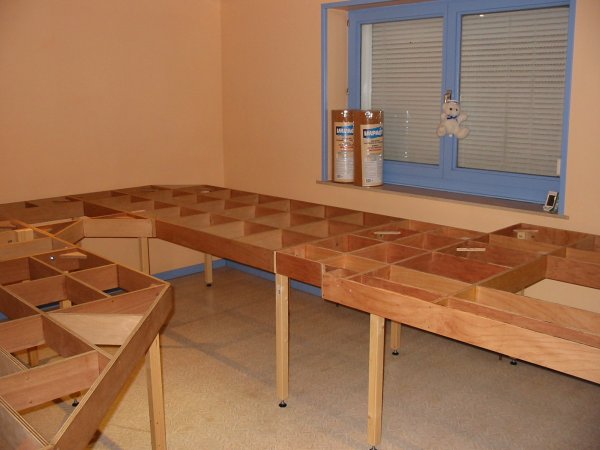

La structure presque complète. |
 |

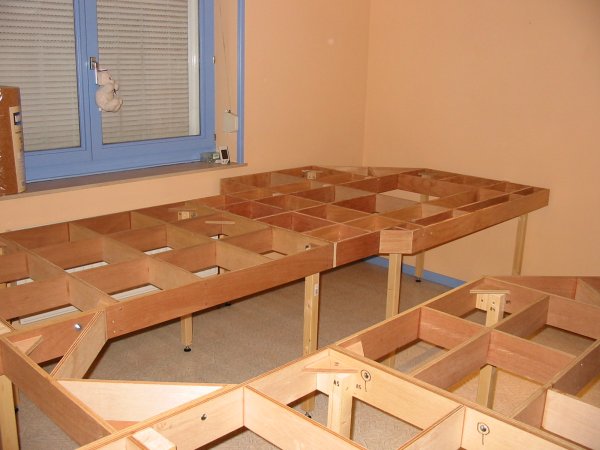

Autre vue d'ensemble de la structure. |
 |

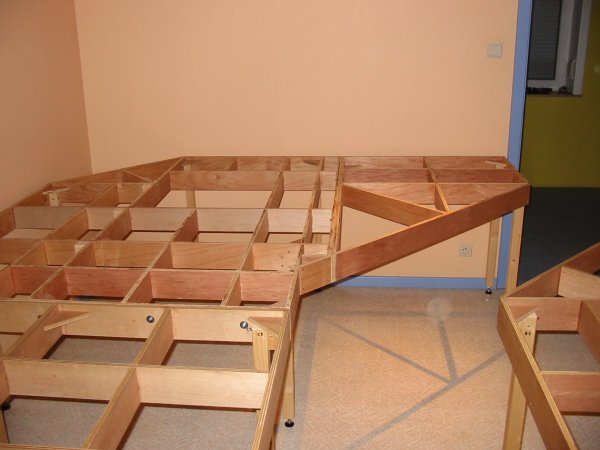

Et le petit dernier qui vient compléter la structure. Les modules sont assemblés entre-eux, sans collage, par des boulons M6 + rondelles. |
 |

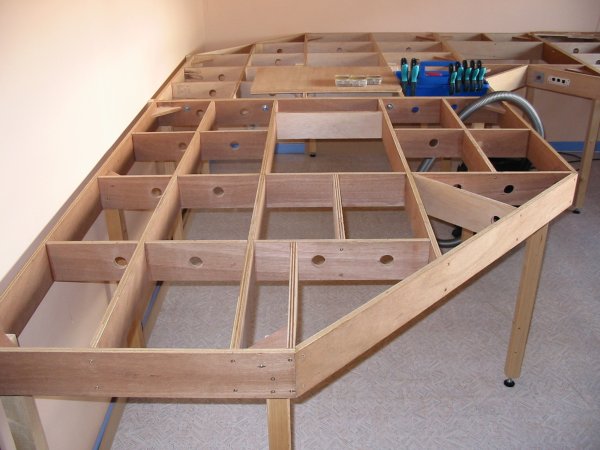

Après avoir assemblé les cadres entre-eux, chaque côté des cloisonnements est foré diamètre 30 mm pour le passage des fils électriques. |
| |
|
|
