Bâtiment des sous-produits de cokerie |
| En
complément aux installations extérieures de nettoyage des gaz de
cokerie, le bâtiment des sous produits contient une importante partie des installations d'extraction des sous-produits. |
| |

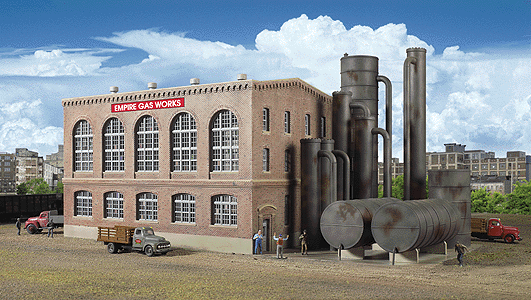

La représentation de ce bâtiment sera confiée à la maquette Cornerstone 933-2905 "Gas Plant". A cette maquette, viendront s'ajouter diverses canalisations, citernes, compresseurs, vannes, etc. . . Les canalisations sont réalisées en profilé rond plein Raboesch de diamètre 3, 5, 6 mm et cintrés à l'aide de l'outil "maison" voir la page Outillage / Gabarits Quand aux vannes, citernes et autres, la plupart proviennent des kits Cornertone 933-3105 et 933-3197. |
 |
|
|
|

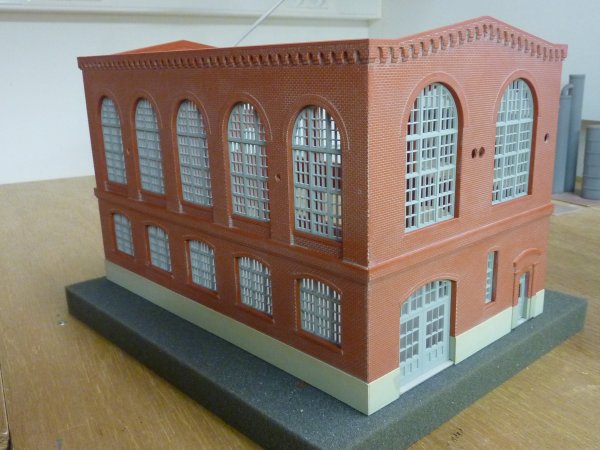

L'assemblage de la maquette ne pose pas de problème particulier, hormis l'ajout une bande de plasticarte d'épaisseur 0.5 mm afin de figurer le sousbassement. Après assemblage les pièces sont peintes soit à l'aérographe (Tamiya) ou au pinceau (Humbrol). Bâtiment : Humbrol 100 Seuils des fenêtres : Humbrol 27 Toiture : Tamiya XF24 Ventilateurs de toit, citernes, portes et fenêtres : Tamiya XF19 Canalisations : Tamiya XF19, XF9 et XF16 Soubassement : Tamiya XF55 |
 |
| |
|

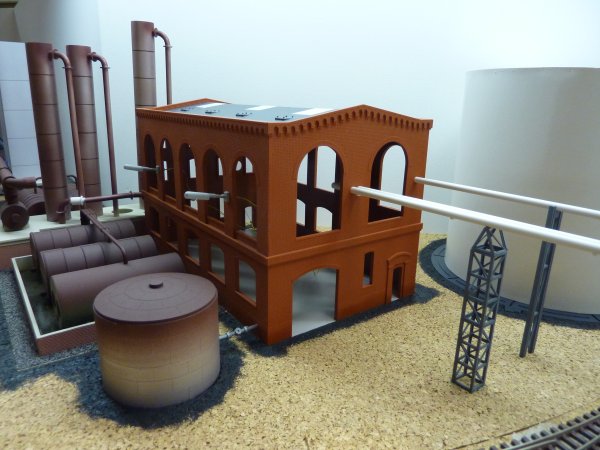

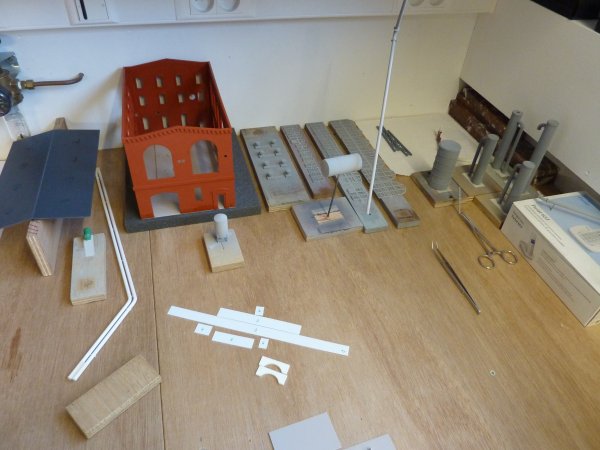

Le bâtiment est maintenant mis en place afin de définir l'emplacement des trous pour le départ de canalisations vers les autres installations. L'éclairage extérieur est confié à 2 lampadaires à LED Viessmann 60892. |
 |
| |
|

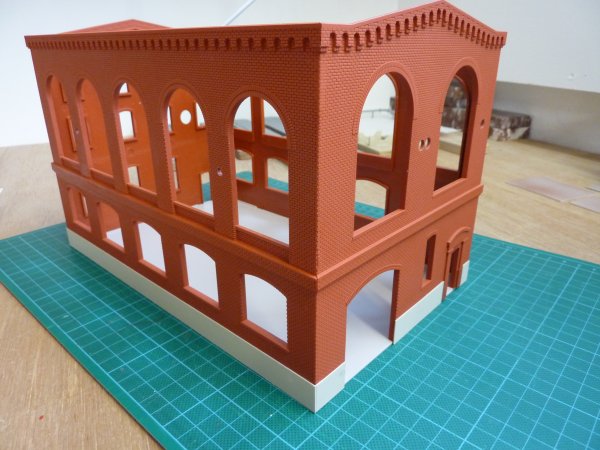

| Après ces opérations de forage, les bandes de plasticarte figurant le soubassement sont collées en place. |
 |
| |
|

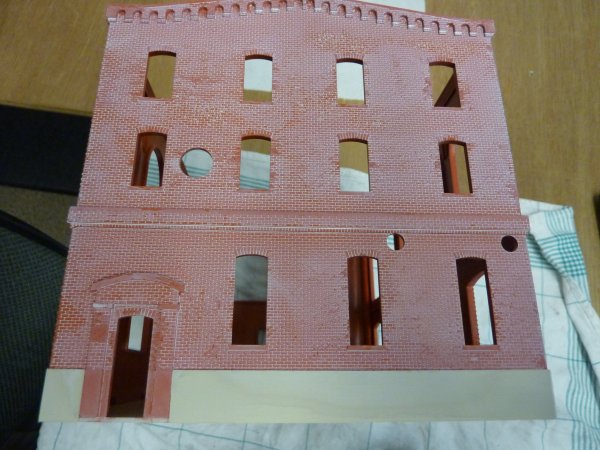

| La représentation des joints s'effectue à la gouache Talens n° 718 "Gris Chaud". |
 |
| |
|

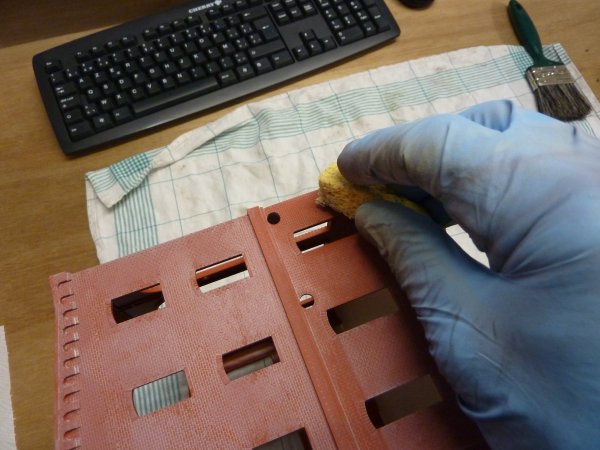

| Après séchage de la gouache, le superflu est enlevé à l'aide d'une petite éponge humide en effleurant le mur à 45 ° par rapport à l'axe des joints. |
 |
| |
|
| Voici le bâtiment après "rejointoyage" |
 |
| |
|

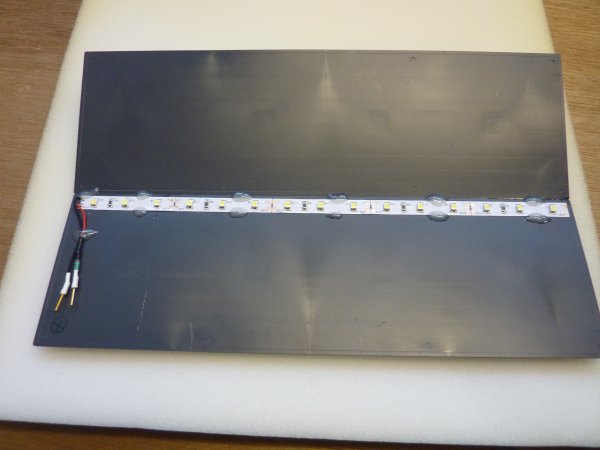

| Afin de répartir la lumière à l'intérieur du bâtiment de manière homogène, l'éclairage est confié à un ruban de LED. Ce ruban est sécable tous les 5 cm et permet ainsi son ajustement à la taille du bâtiment. Etant donné que l'alimentation "éclairage" du réseau s'effectue en 12V alternatif (transfo pour spot) et que le ruban LED demande une alim 12V continu, j'ai ajouté une résistance série de 680 Ohms afin de limiter l'intensité d'éclairement. Les fils sont équipés de petits connecteurs permettant d'enlever facilement le toit. Ces connecteurs sont en réalité des pins de connecteur Cannon D-Sub mâles et femelles. |
 |
| |
|

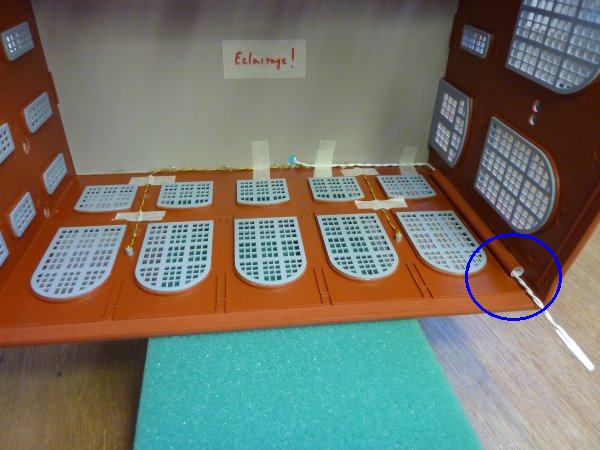

| Notez le petit tube collé dans l'angle (cercle bleu), il permet de "camoufler" les fils d'alimentation du ruban LED éclairant l'intérieur du bâtiment. Notez aussi que les autres fils (lampes extérieures) sont collès de place en place à la colle époxyde afin de les dissimuler aux regards extérieurs. Le ruban adhésif ne sert que à maintenir les fils durant le séchage de la colle. |
 |
| |
|

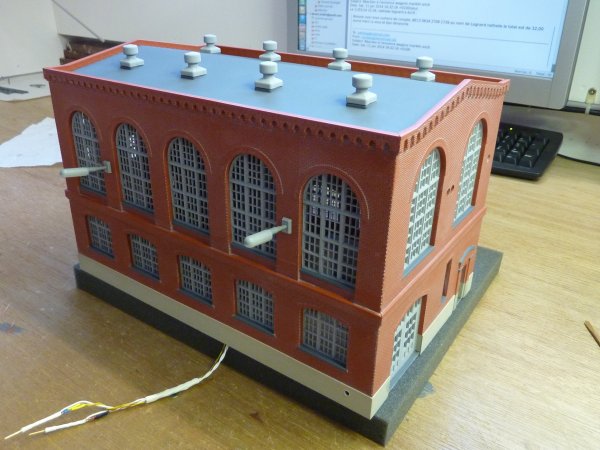

| Voici le bâtiment équipé des ses éclairages intérieurs et extérieurs. |
 |
| |
|

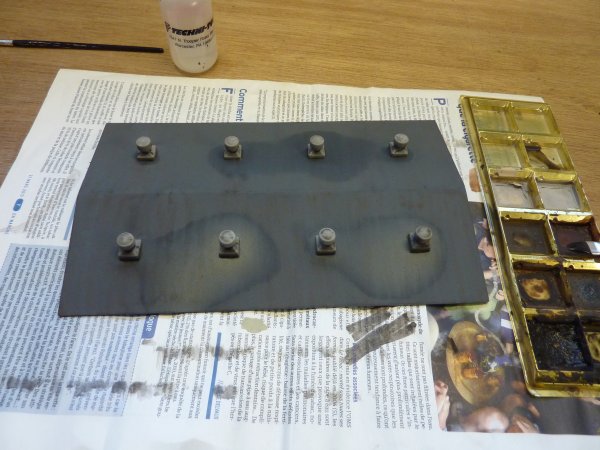

| Le toit et le soubassement sont ensuite "salis" avec un lavis de gouache Talens 416Talens 416 "Sépia". |
 |
| |
|

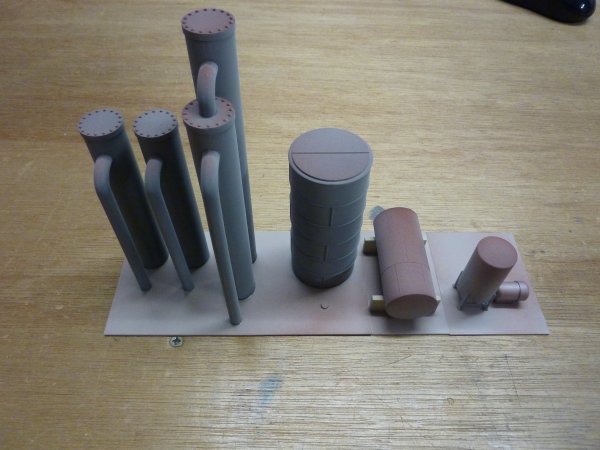

| Avant mise en place, les équipements techniques internes sont peint avec Tamiya XF19. Ils recoivent ensuite un léger voile de Tamiya XF9 afin de les "rouiller". |
 |
| |
|

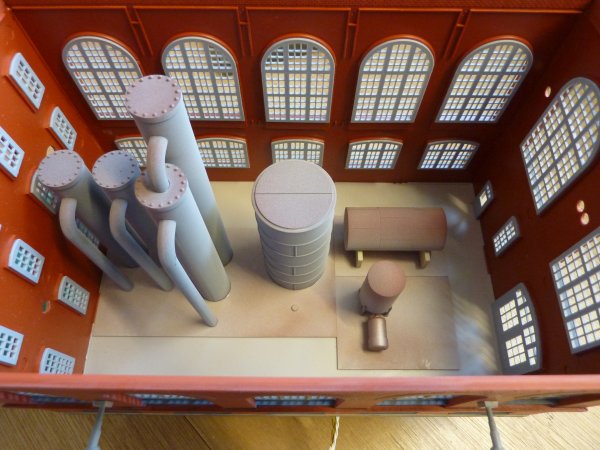

| Voici l'intérieur du bâtiment équipé de ses installations. Ces installations sont issues de la maquette Cornerstone Cornerstone 933-2905 ainsi que du kit "citernes" Cornerstone 933-3197. |
 |
| |
|

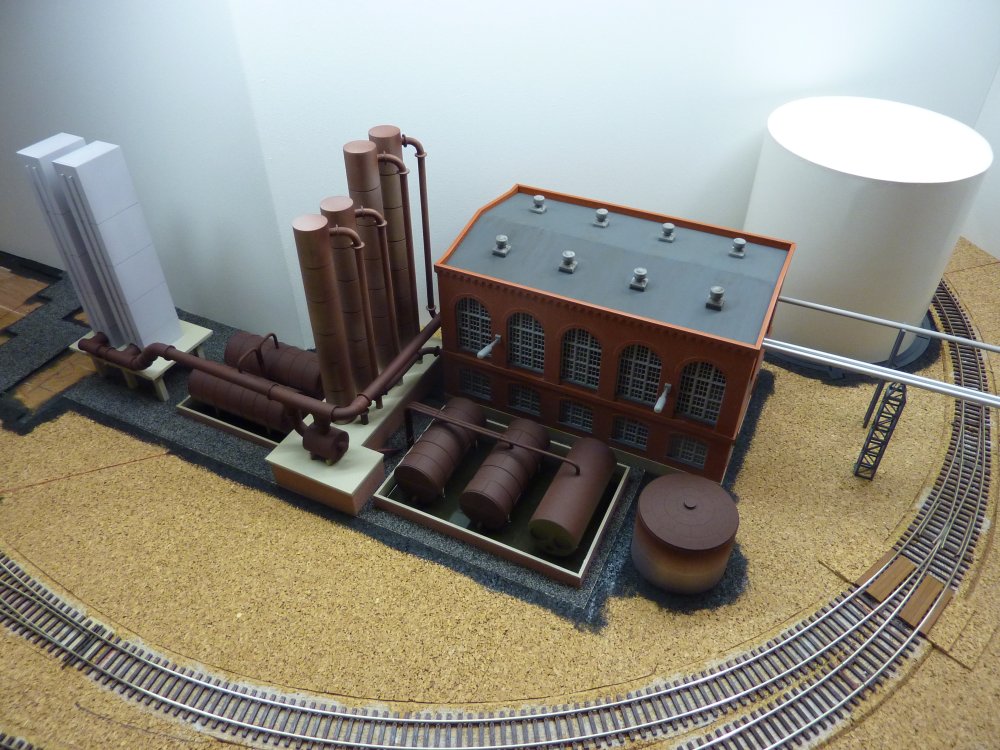

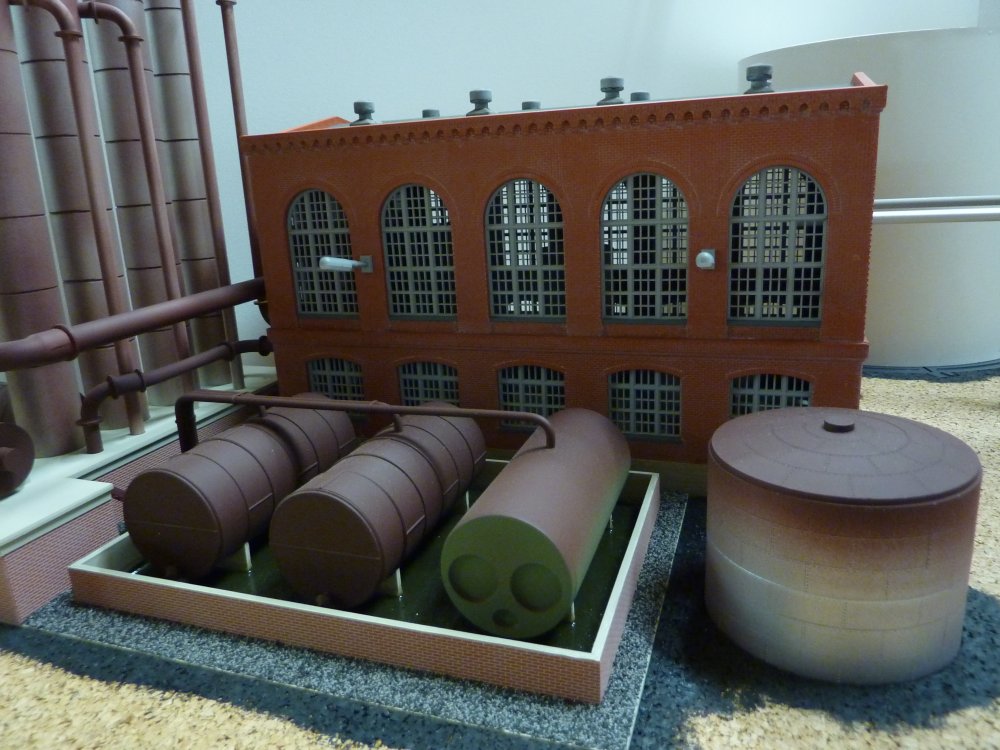

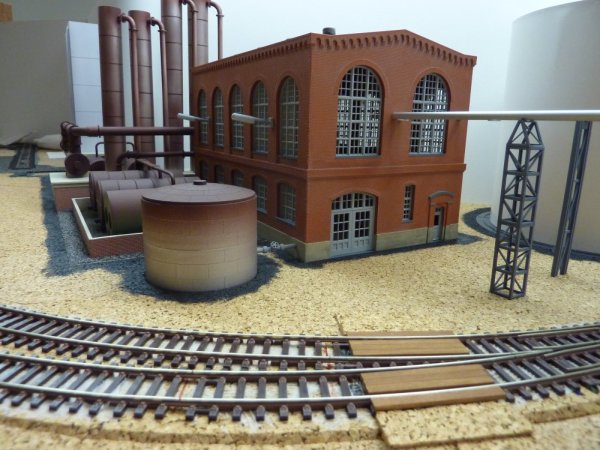

| Le bâtiment est terminé et a rejoint le reste des installations des "sous-produits". |
 Clic sur image pour agrandir |
| |
|

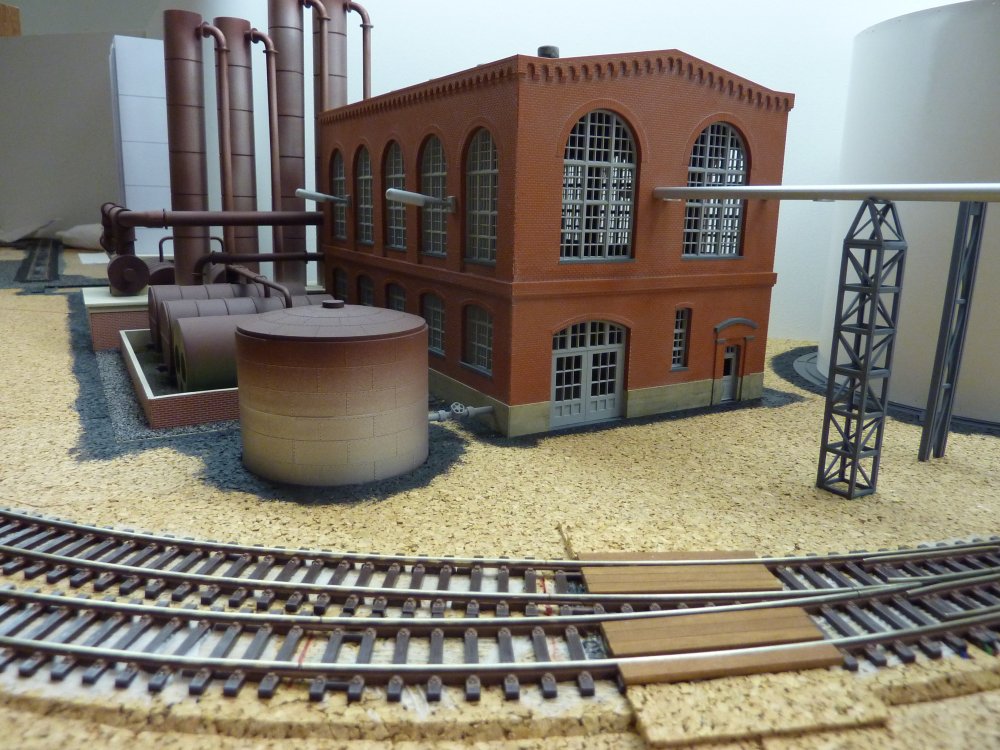

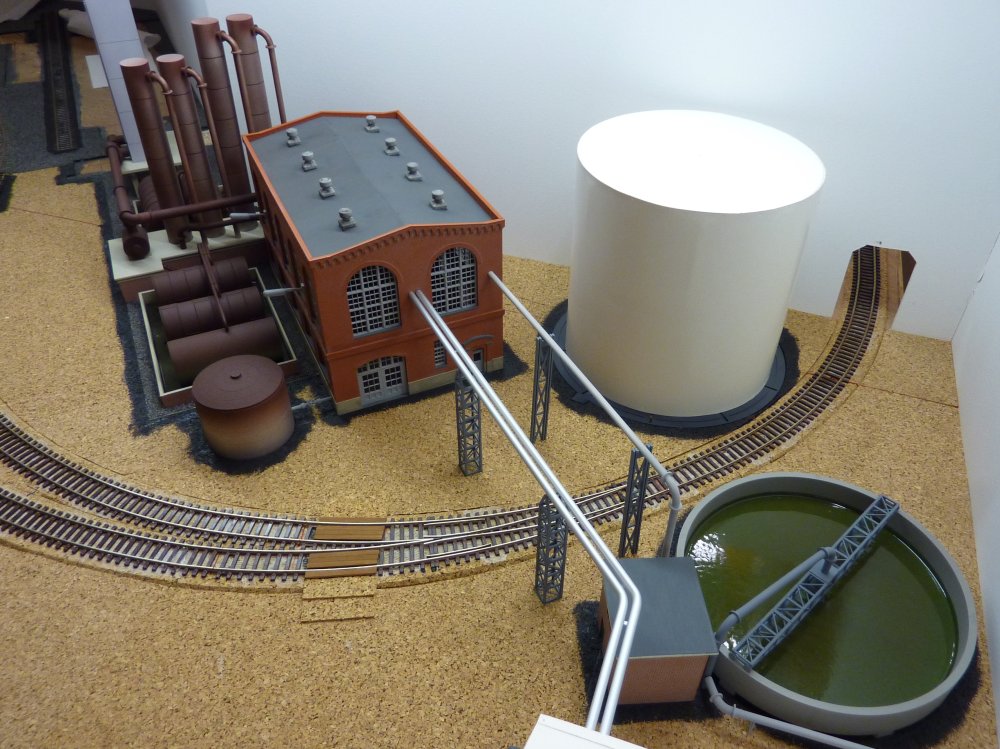

| Notez les couleurs des canalisations : La double canalisation qui amène la vapeur de la chaufferie est peinte en "aluminium" figurant l'isolant thermique des canalisations industrielles. Les autres canalisations sont grises plus ou moins propres et plus ou moins rouillées en fonction de leur usage. |
 Clic sur image pour agrandir |
| |
|
| |
 Clic sur image pour agrandir |
| |
|
| |
 Clic sur image pour agrandir |
| |
|

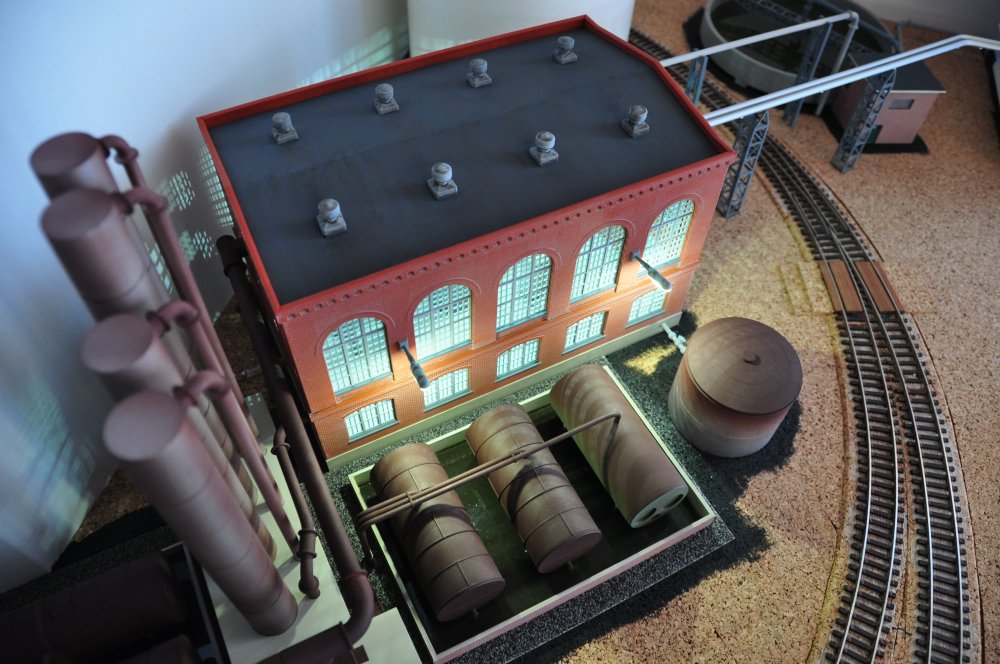

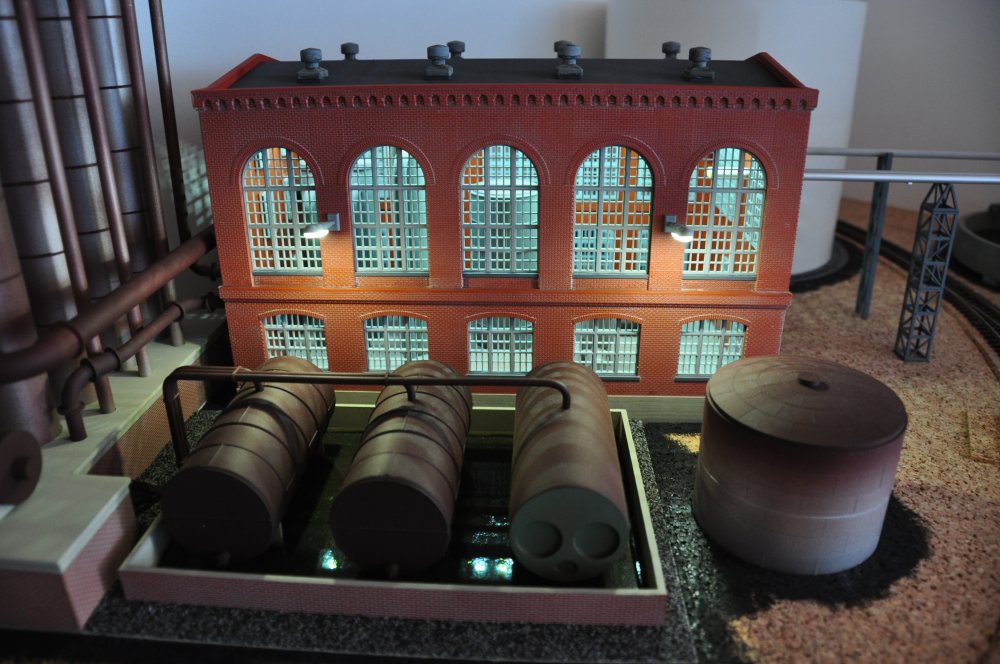

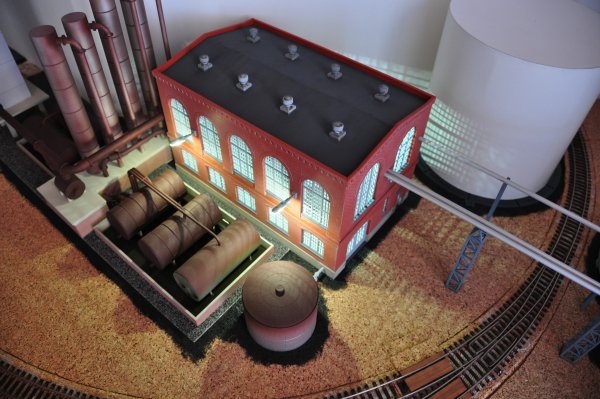

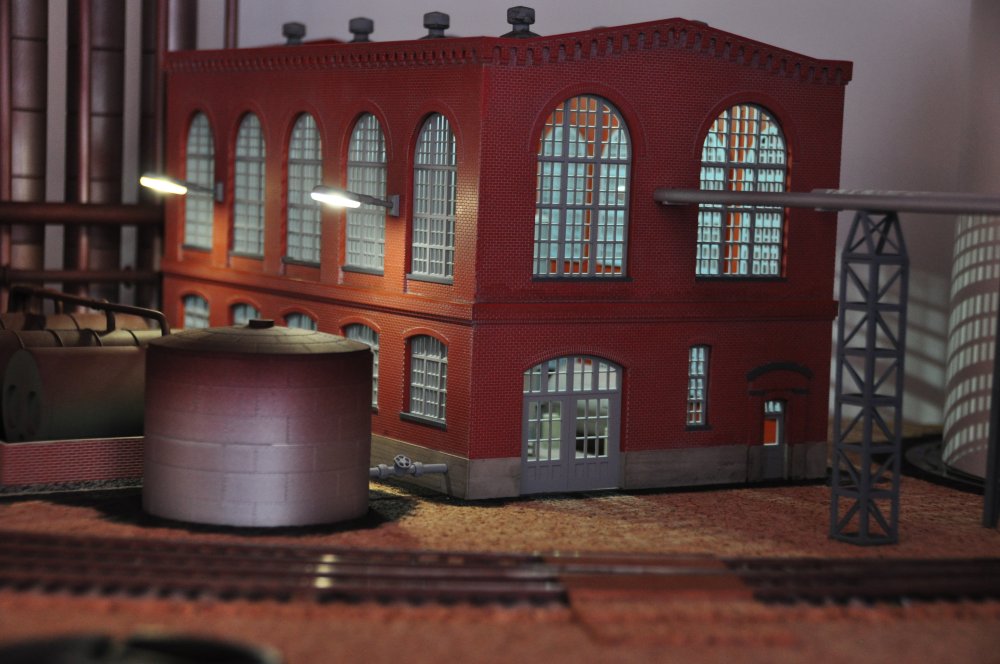

| Ambiance "nocturne" sur les sous-produits |
