Un petit quai à gasoil pour le dépôt

1 - Un modèle réel pour l'inspiration

Les photos des installations réelles sont le fruit des recherches de mes collègues modélistes du forum Train Miniature Magazine.
Merci à eux pour le partage de ces rares images.



Le quai à gasoil est la "station service" des locomotives diésel.

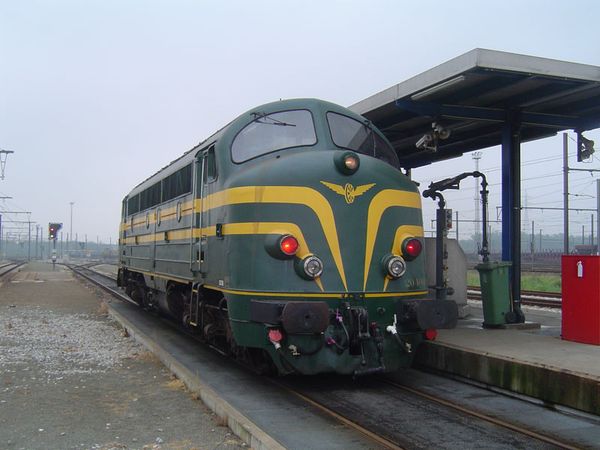

Voici un exemple un peu plus moderne de ce que j'aimerais représenter. Je m'inspirerai simplement ici des dimensions de l'installation et du bac de rétention sous la loco.


quai_gasoil_01

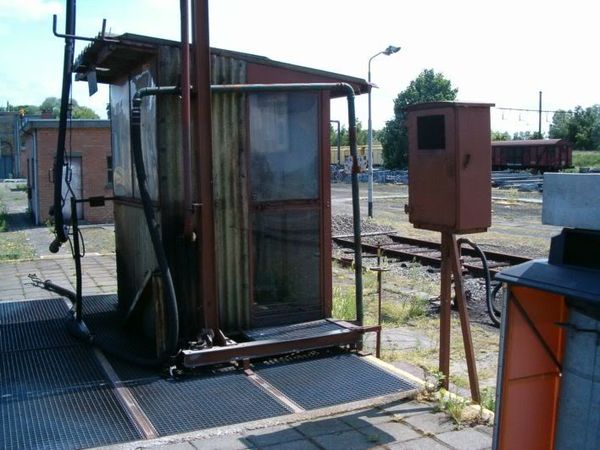

Cette petite "cabane" abrite les pompes et compteurs de volume. Cet exemple d'installation date du début des années 60  et est exactement le modèle et l'époque recherchée.
quai_gasoil_03

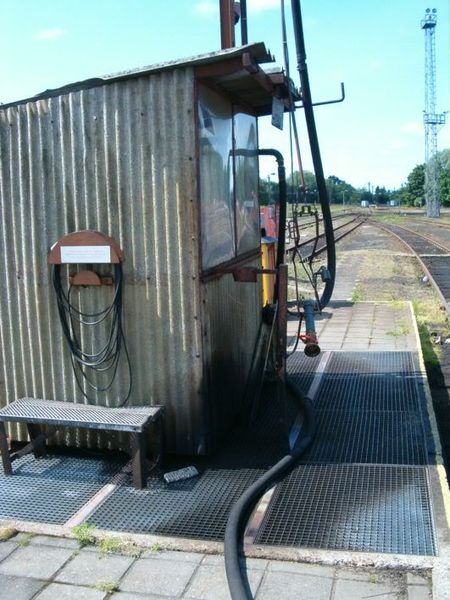

Autre vue des installations.
quai_gasoil_02


2 - Quai à gasoil

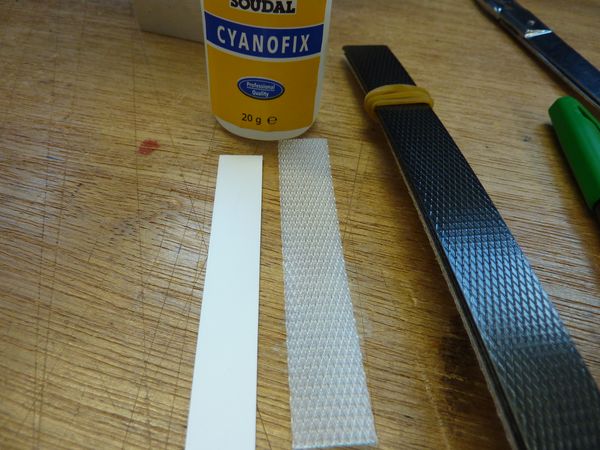

Afin de représenter les caillebotis, j'utiliserai des bandes de cerclage en plastique destinées à renforcer les emballages de caisses en carton ou autre colis.
Le collage de ces bandes en Polypropylène ne peut s'effectuer qu'à la colle cyanoacrylate. La fixation originale étant prévue par soudure.
quai_gasoil_04

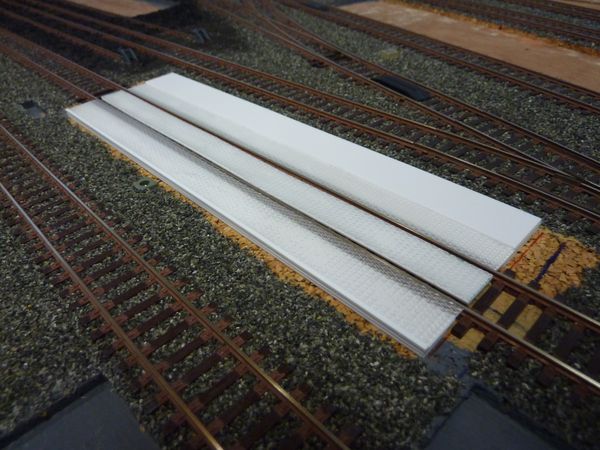

Voici le quai ainsi réalisé, il est composé de 3 éléments indépendants à gauche, au centre et à droite de la voie.
Les dimensions du quai sont :
- partie gauche : 220 x 15 mm
- partie centrale : 220 x 12 mm
- partie droite : 220 x 30 mm
quai_gasoil_05



Chaque partie est composée de plusieurs couches de plasticarte afin d'amener la bande plastique figurant le caillebotis à la hauteur du rail.

- partie gauche : 2 + 1 mm + bande
- partie centrale : 2 mm + bande
- partie droite : 2 + 1 mm + bande
quai_gasoil_06

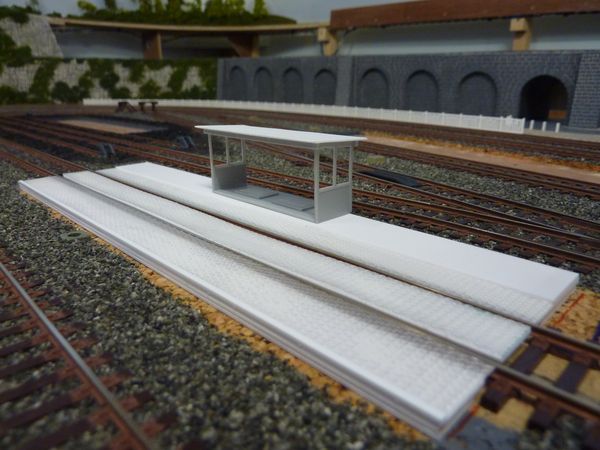

Sur la partie droite du quai, une petite cabane est installée afin de recevoir la pompe à gasoil.
Cette installation est extraite du kit Faller 130486 et sensiblement modifiée.
quai_gasoil_07

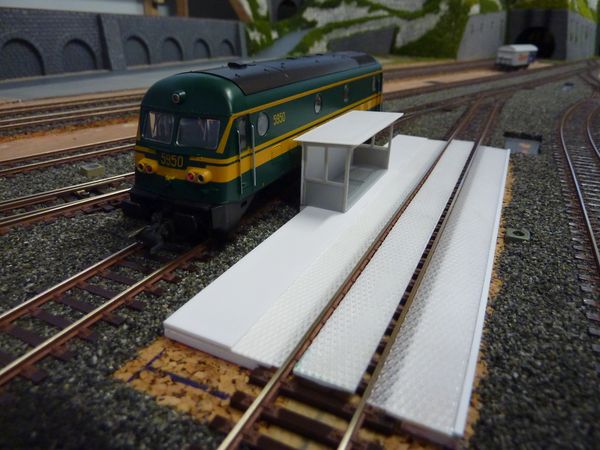

Mise en place pour essai et encombrement de l'ensemble. Je vérifie ainsi le libre passage de chaque côté des installations  ainsi que la bonne circulation sur la partie centrale du quai.
quai_gasoil_08

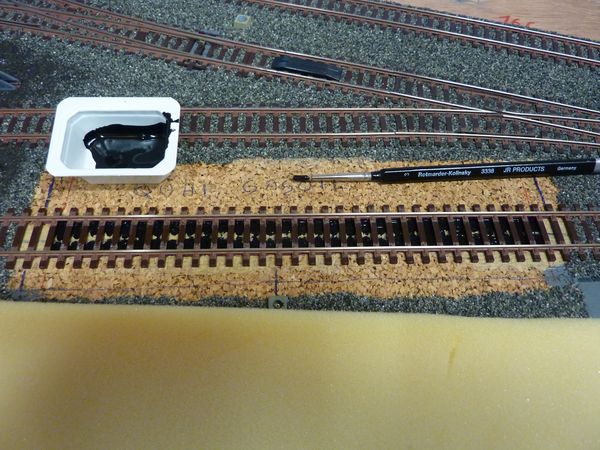

Après ces vérifications, la partie en liège entre les traverses est peinte avec un acrylique noir mat. Cela, afin de masquer le liège dans ces espaces lorsque l'installation est vue de dessus.
quai_gasoil_10

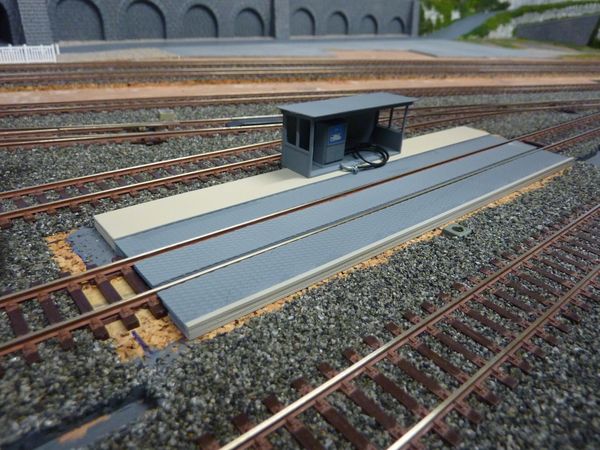

Les différentes parties sont ensuite peintes à l'aérographe comme suit :

Béton : Tamiya XF55
Métal : Tamiya XF53

Afin d'assurer une bonne accroche de la peinture sur les bandes de cerclage qui figurent les caillebotis, celles ci reçoivent un primer Tamiya en aérosol.
quai_gasoil_11

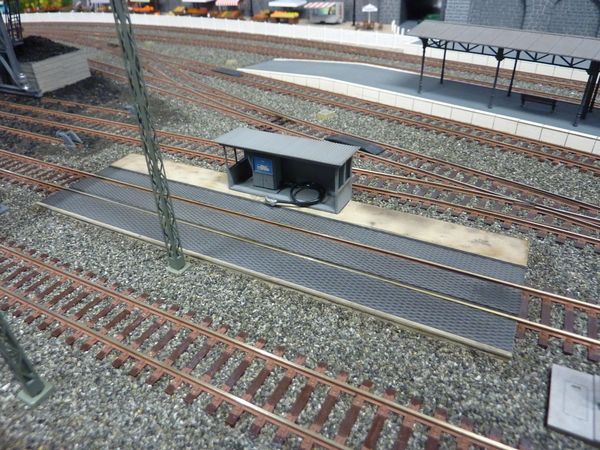

Après peinture, l'ensemble reçoit une patine à la gouache sépia.

Les parties gauche et centrale sont ensuite collées en place et le ballastage peut ainsi être terminé.
quai_gasoil_13

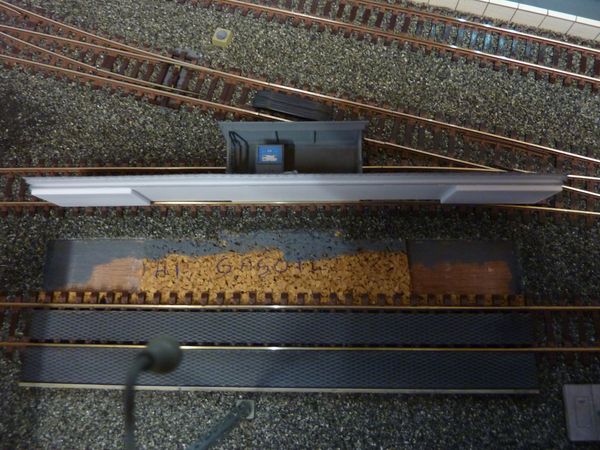

Alors que la partie droite est simplement encastrée dans le liège et le ballast afin de pouvoir l'enlever lors des opérations de nettoyage du réseau.

Notez les deux petites cales en plasticarte 2 mm qui assurent un bon maintien latéral de la maquette.
quai_gasoil_13b

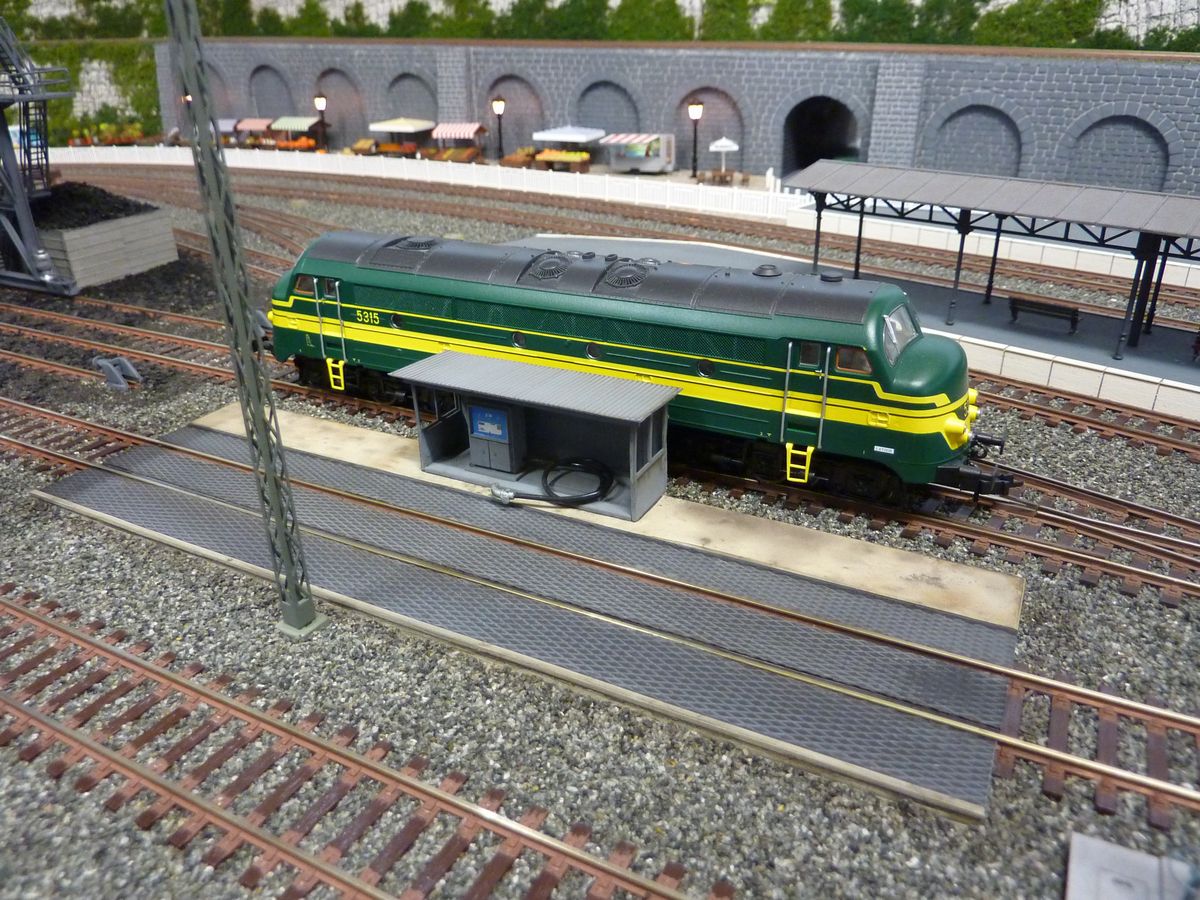

Voici notre petit quai à gasoil terminé, il est prêt à ravitailler les locos diésel de retour au dépôt.
quai_gasoil_14
Clic sur image pour l'agrandir

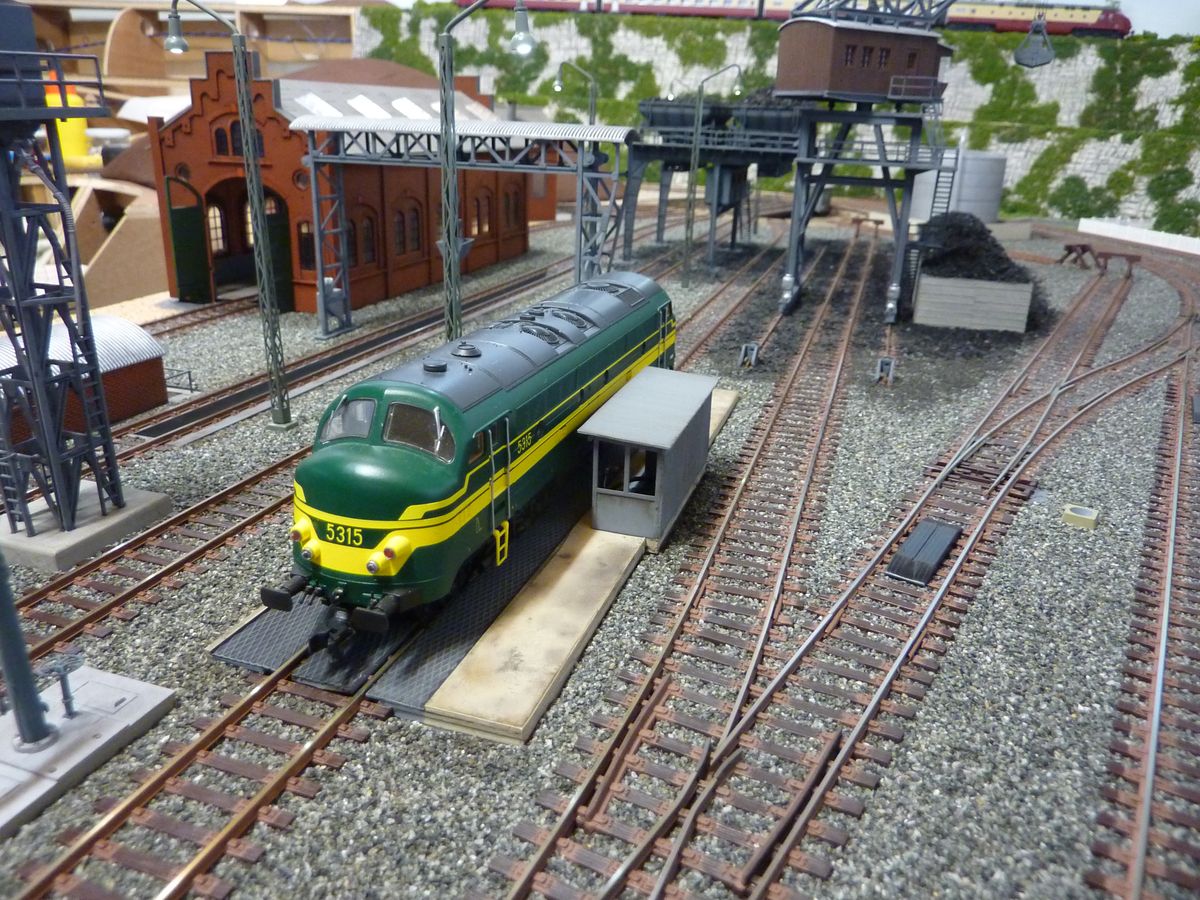

Une 53 vient au ravitaillement gasoil et eau.
quai_gasoil_15
Clic sur image pour l'agrandir

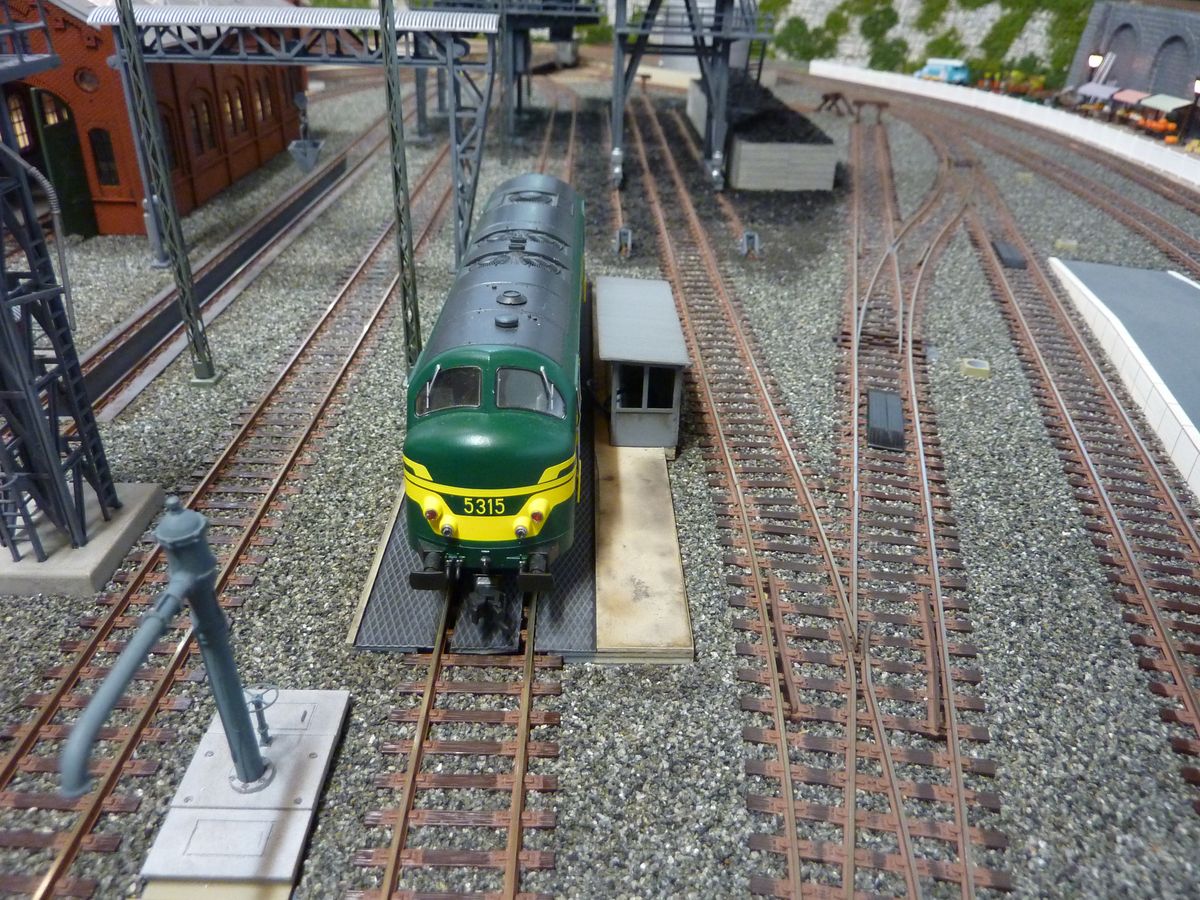

Autre vue des installations.
quai_gasoil_16
Clic sur image pour l'agrandir


3 - Tank à gasoil


Afin d'alimenter le quai à gasoil fraîchement installé, il est indispensable d'équiper le dépôt d'un stockage du gasoil.

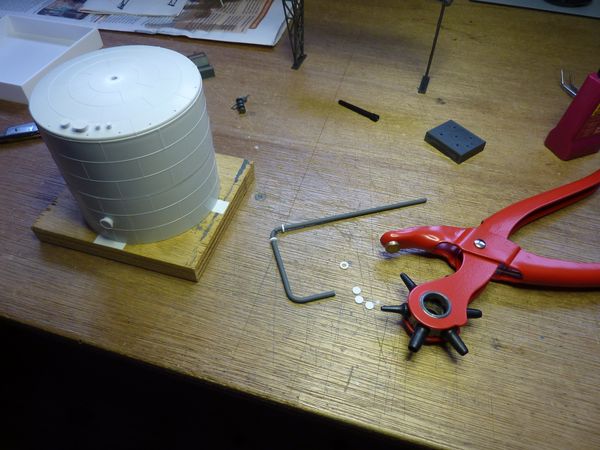

Cette citerne est extraite du kit Kibri 39830 sensiblement modifiée afin de correspondre à notre usage.
La canalisation de remplissage est réalisée en profilé rond de 3 mm en styrène. Les plateaux d'accouplement sont figurés par des rondelles en plasticarte de 0.5 mm découpées à l'emporte pièce de diamètre 7 et 3 mm.

L'ensemble sera peint avec Tamiya XF16
quai_gasoil_17

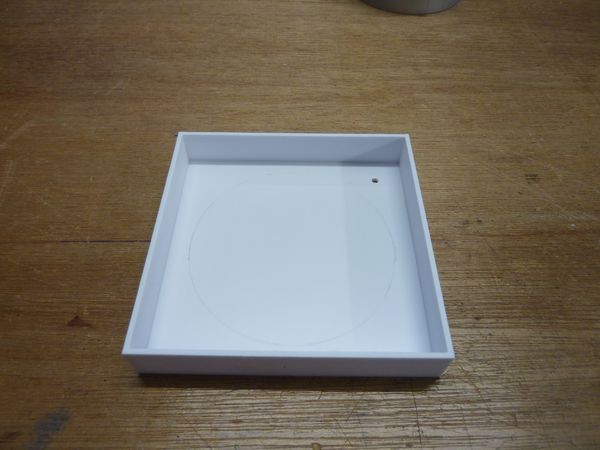

La seconde réalisation consistera à créer une cuve de rétention indispensable à toutes installations de stockage des produits dangereux ou polluants.

Cette cuve est réalisée en plasticarte d'épaisseur
2 mm et de dimension 115 x 115 x 20 mm.

Elle sera peinte à l'aérographe avec Tamiya XF55.
quai_gasoil_18

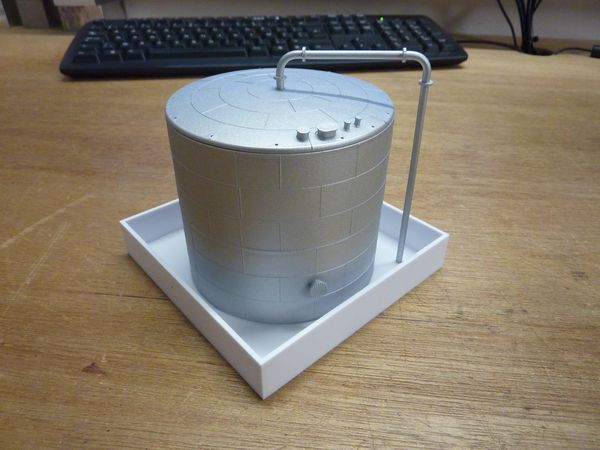

Voici les différents composants de cette installation.
quai_gasoil_19

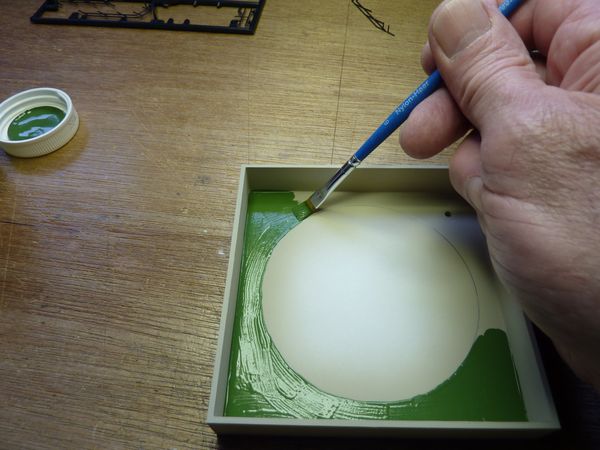

Le fond de la cuve de rétention est peint à l'acrylique Talens "décor fin" 654 afin de figurer le dépôt d'eau de pluie.
quai_gasoil_20

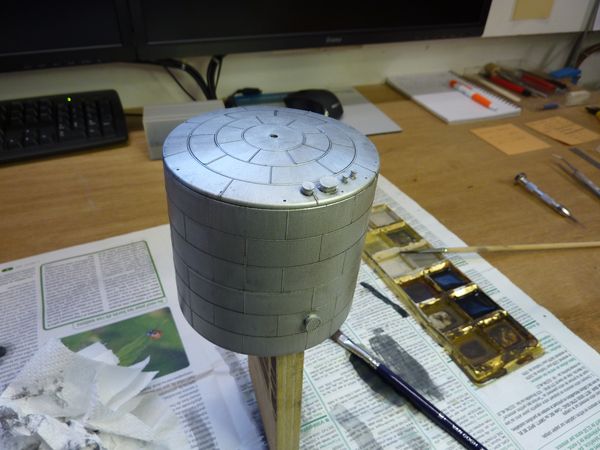

Après séchage des différentes peintures, les pièces sont patinées avec un mélange de gouaches fortement diluées sépia + noir.
quai_gasoil_21

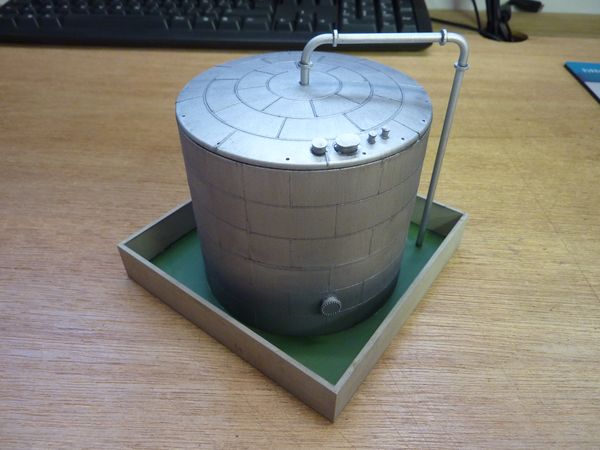

Après patine de la citerne et de la cuve de rétention,
la citerne est collée en place ainsi que la canalisation de remplissage.
quai_gasoil_22

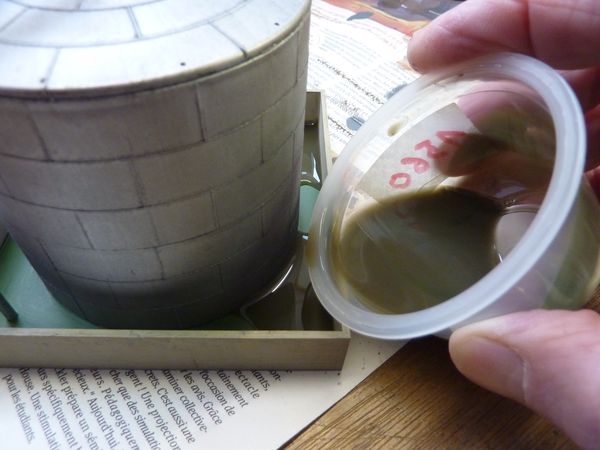

Après peinture, la cuve recevra une résine qui figurera l'eau de pluie.

Pour représenter l'eau, j'utilise "Realistic Water" de Woodland Scenics réf: C1211.

Afin d'augmenter l'effet de profondeur, le produit est teinté à l'aide des peintures Tamiya comme suit :

pour 20 cc de "Realistic Water"

XF01 Noir - 1 goutte
XF26 Vert - 3 gouttes
XF79 Brun - 5 gouttes

J'utilise des cure-dents pour compter les gouttes.
quai_gasoil_23

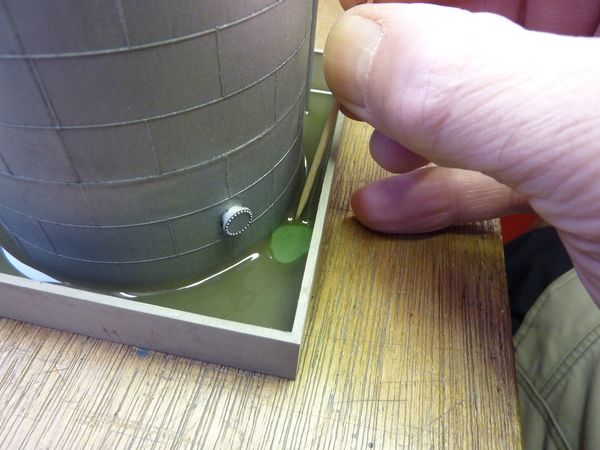

Après avoir mélangé doucement (pour éviter la création de bulles) le produit, je le répand doucement pour former une couche de +/- 2 à 3 mm d'épaisseur.

Etant donné la petite taille de la cuve, j'utilise un cure dents afin de répartir la résine correctement dans les coins.
quai_gasoil_24

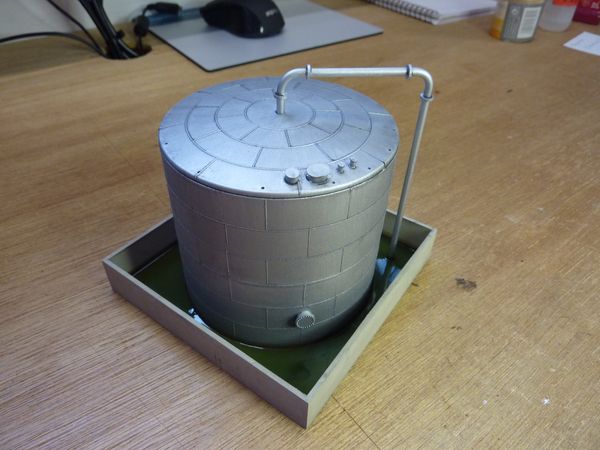

Voici le stockage du gasoil prêt à prendre place dans le dépôt.
quai_gasoil_25

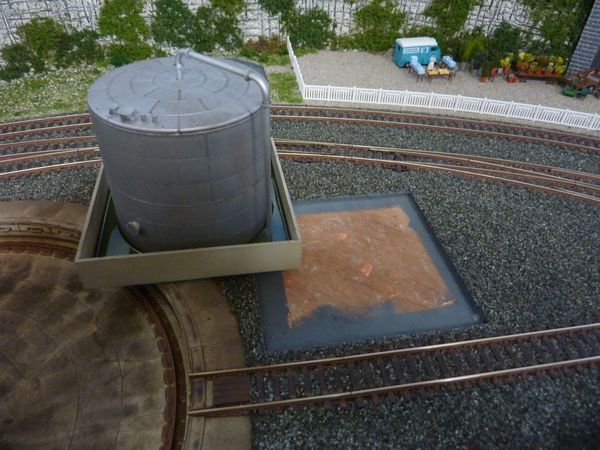

Comme pour toutes les autres maquettes de ce réseau, la cuve ne sera pas collée en place mais simplement "encastrée dans le liège afin de rester démontable.
Ceci facilitera les opérations de nettoyage du réseau et permettra de faire "place nette" lors de travaux effectués dans cette zone.
quai_gasoil_25b

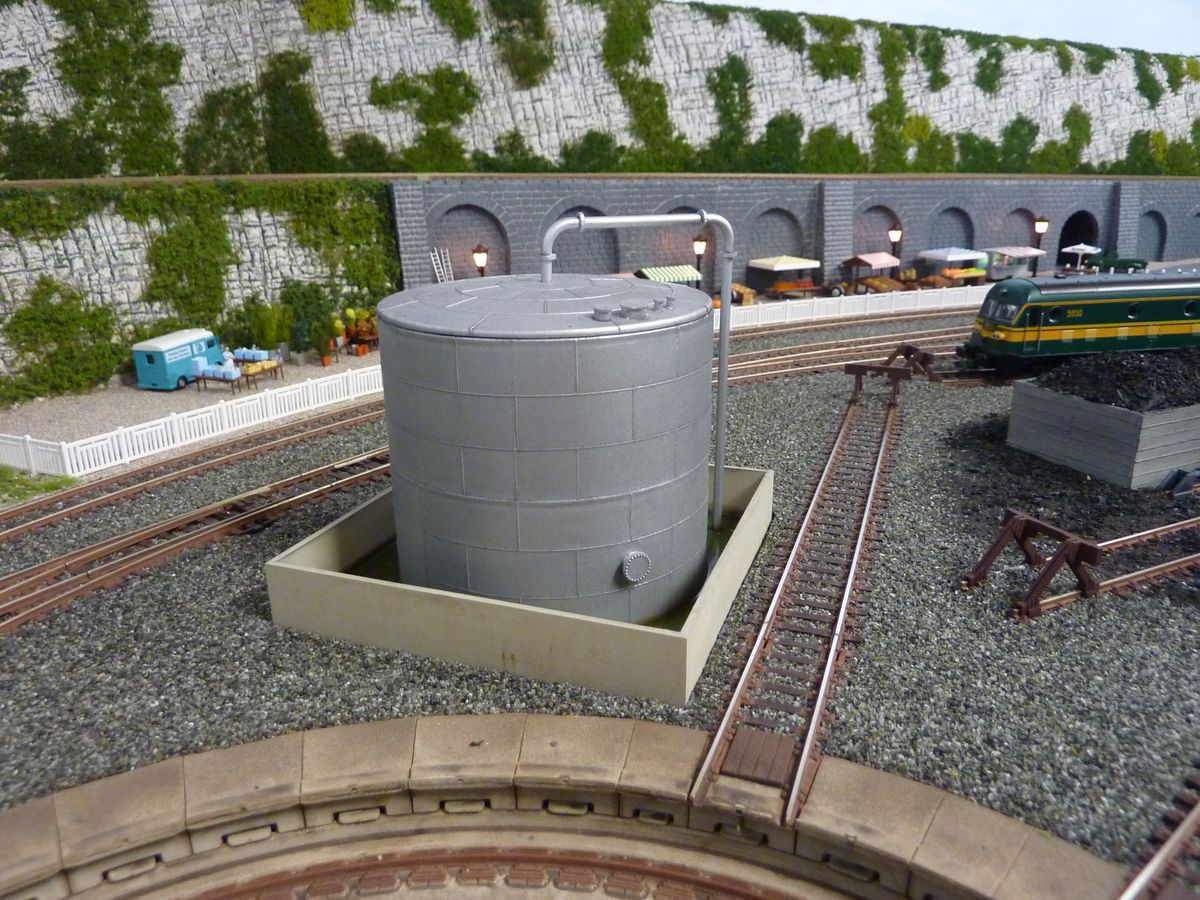

Voici le stockage du gasoil ainsi mis en place.
quai_gasoil_26
Clic sur image pour l'agrandir

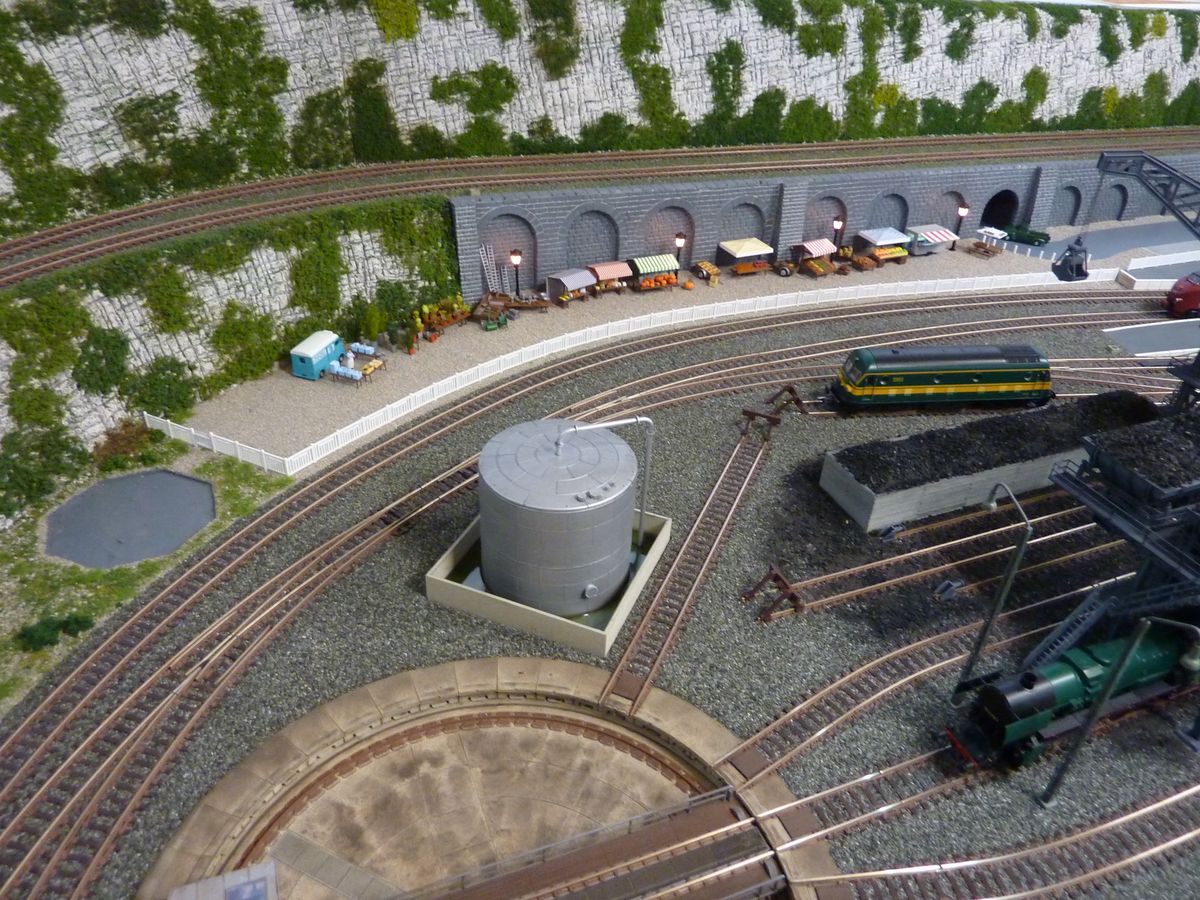

Vue générale des installations.
quai_gasoil_27
Clic sur image pour l'agrandir
