Chargements de matériaux en vrac pour wagons
|
|
Cette technique est largement utilisée sur le réseau afin de figurer
les chargements de matériaux en vrac tels que le charbon, le coke, les cendres, le sable, les graviers, etc . . . Je l'ai aussi utilisée pour emplir les installations de chargement du coke, de chargement du charbon et de sable dans le dépôt, ainsi que pour la réalisation des tas de charbon dans la cokerie. Le principe reste identique, seules les formes, les couleurs et le matériau de couverture changent. |
|
| |
|

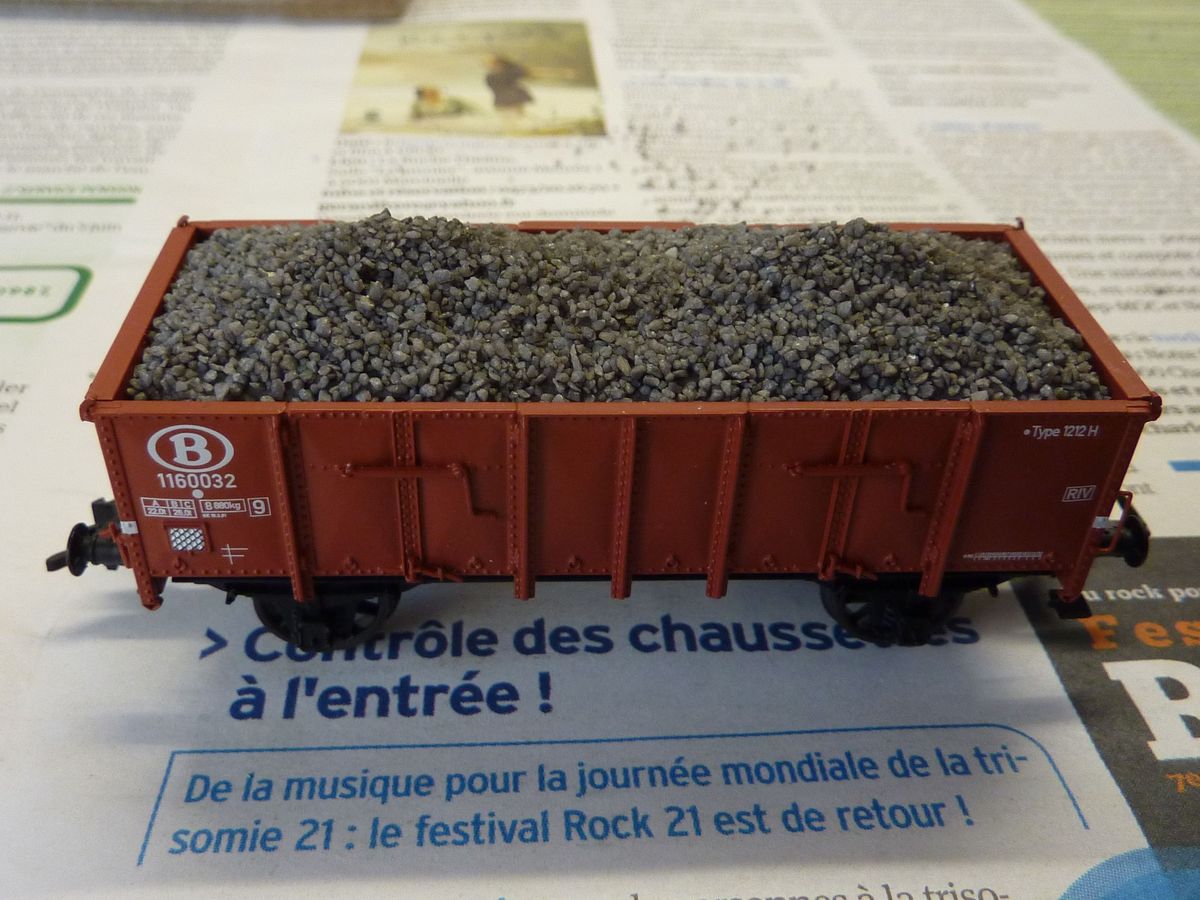

| Voici un exemple de chargement réalisé suivant cette technique, il s'agit ici d'un wagon de coke. |
 Clic sur image pour agrandir |
| |
|

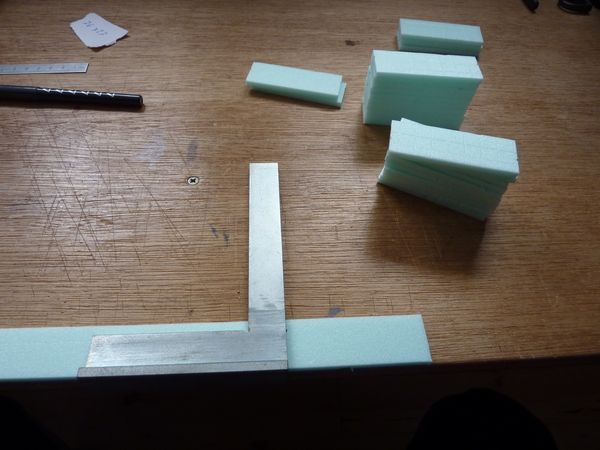

| La première opération consiste à réaliser une forme du chargement, ici, je découpe des pièces de polystyrène de la taille intérieure du wagon. 3 ou 4 épaisseurs de 5 mm seront nécessaires pour emplir la hauteur du wagon. J'utilise du polystyrène de 5 mm car c'est tout ce dont je possède. |
 |
| |
|

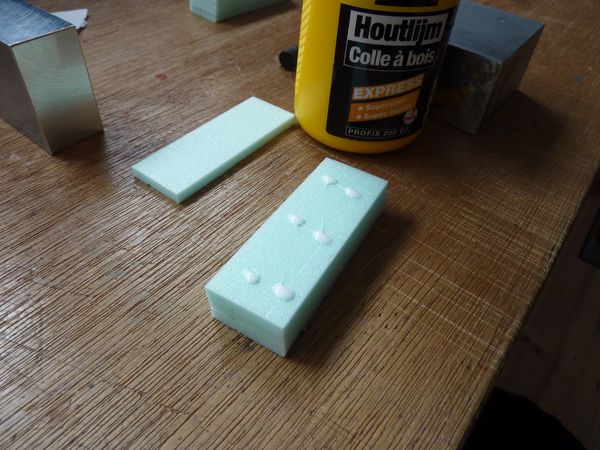

| Les différentes pièces sont collées entre elles à l'aide de colle vinylique (colle à bois). |
 |
| |
|

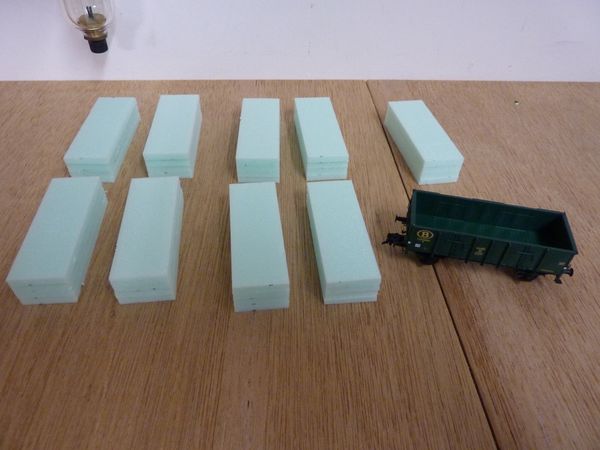

| Voici une série de pièces ainsi assemblées. |
 |
| |
|

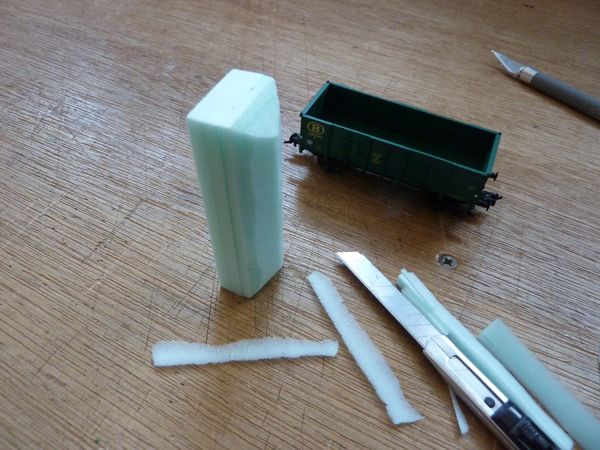

| Après séchage de la colle (24h), la pièce est grossièrement sculptée au cutter afin de lui donner une forme plausible. |
 |
| |
|

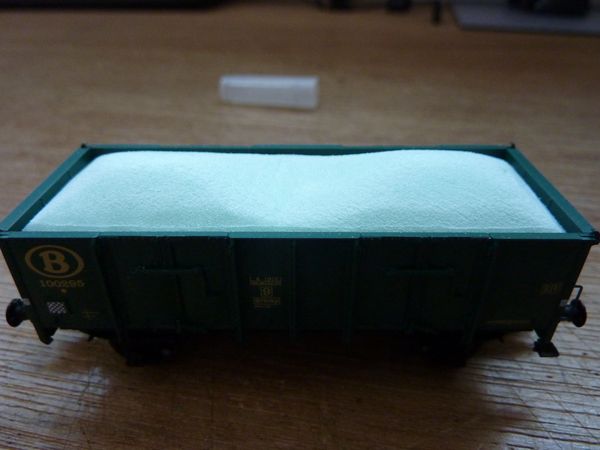

| Voici une pièce ainsi sculptée et poncée. |
 |

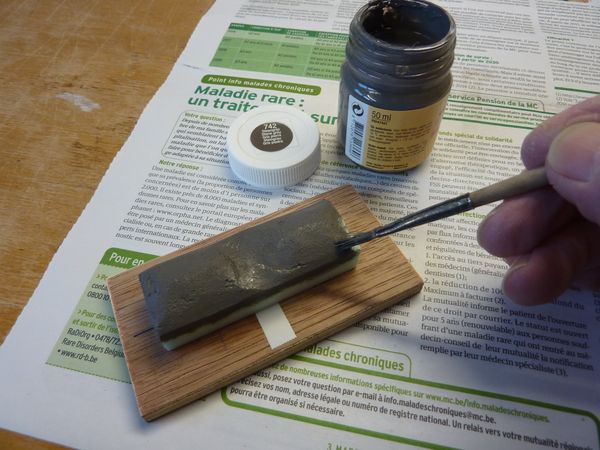

Le coke qui y sera représenté est de couleur grise, je vais donc poser une couche de peinture acrylique grise sur le chargement. |
 |

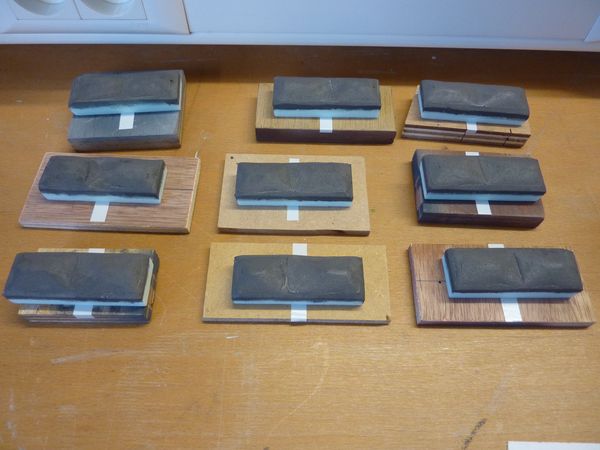

Voici les différents chargements en cours de séchage. |
 |

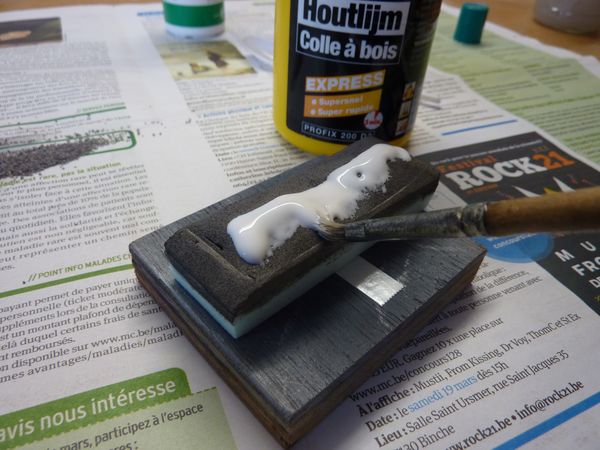

Après séchage de la peinture, la pièce est encollée à la colle vinylique. |
 |

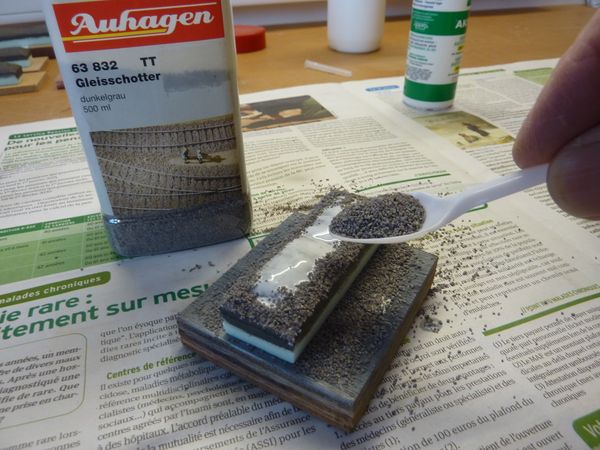

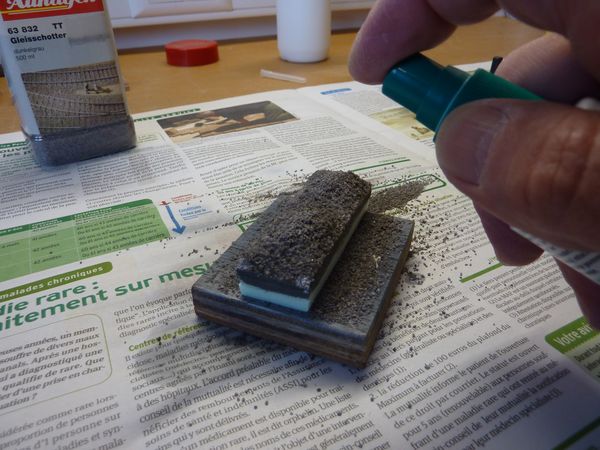

Afin de représenter le coke, j'utilise un ballast gris d'échelle TT Auhagen 63832. |
 |

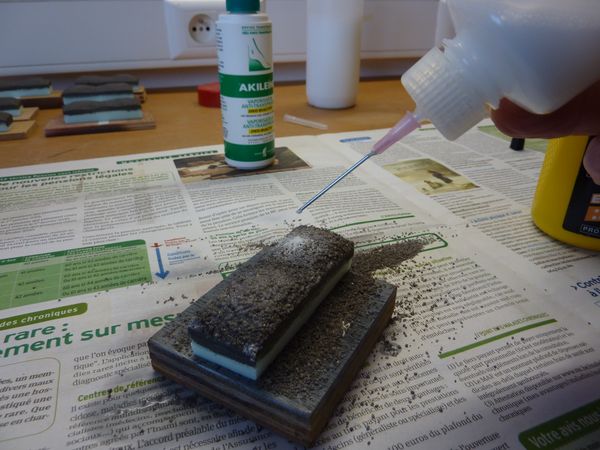

Afin de parfaire le collage, le ballast est humidifié à l'aide d'un mélange d'eau et de savon vaisselle comme pour le ballastage des voies. |
 |
L'ensemble reçoit ensuite un second collage avec la colle pour ballast (40 % colle à bois + 60 % eau) |
 |

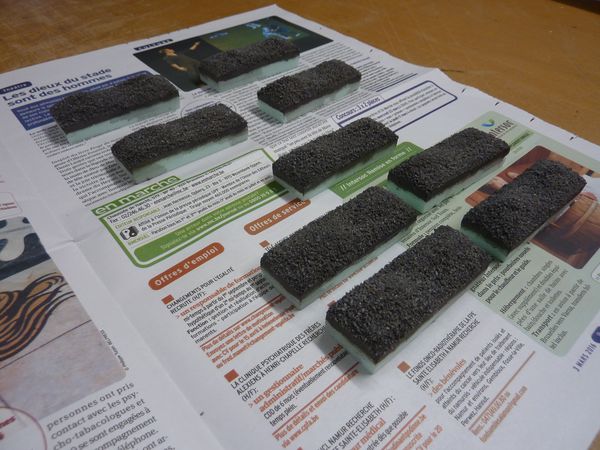

Voici une série de chargement de coke en cours de séchage. |
 |

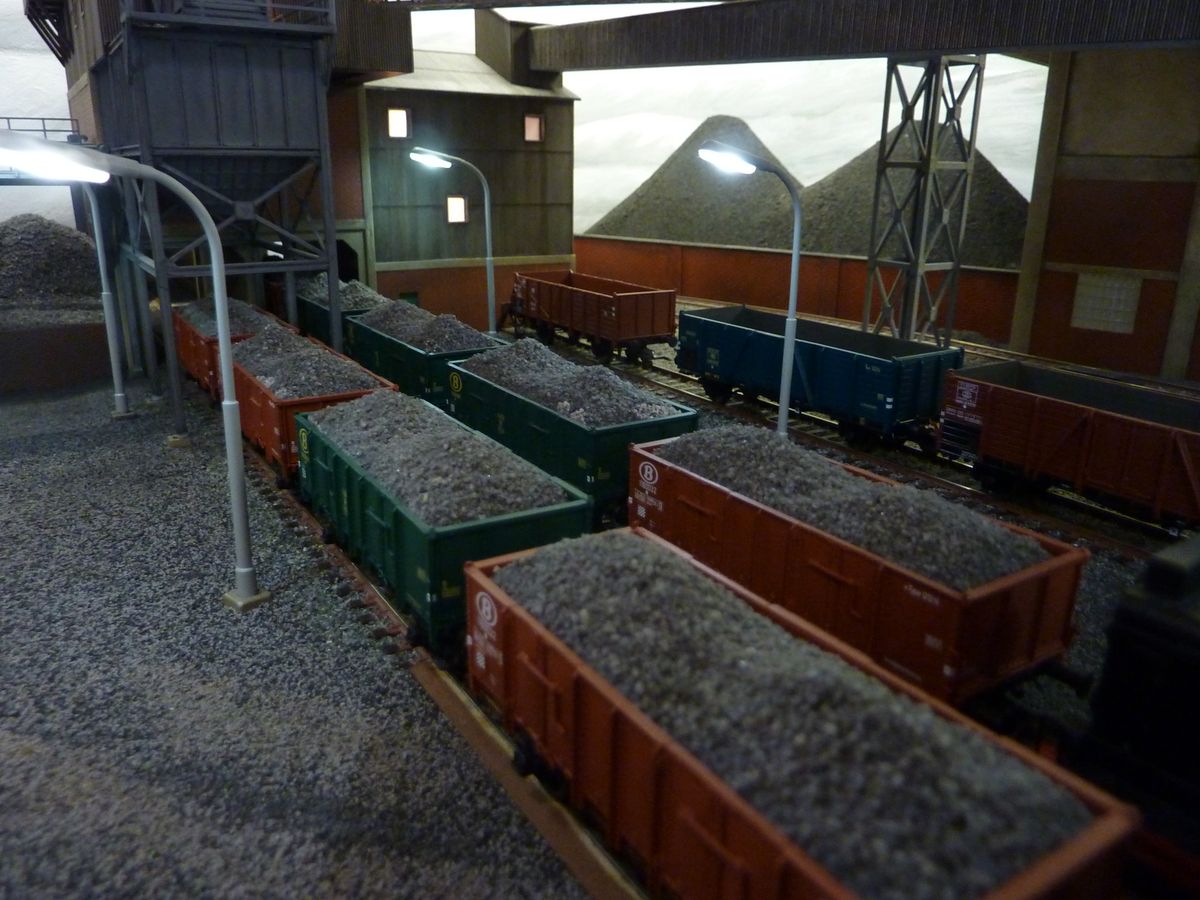

Après leur pose dans les différents wagons, voici nos chargements de coke "in situ". |
 Clic sur image pour agrandir |

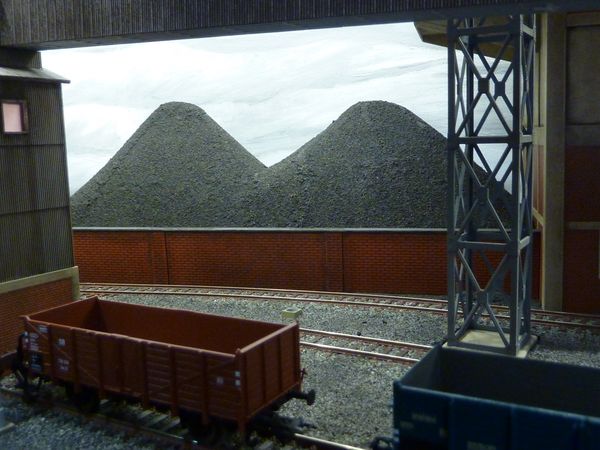

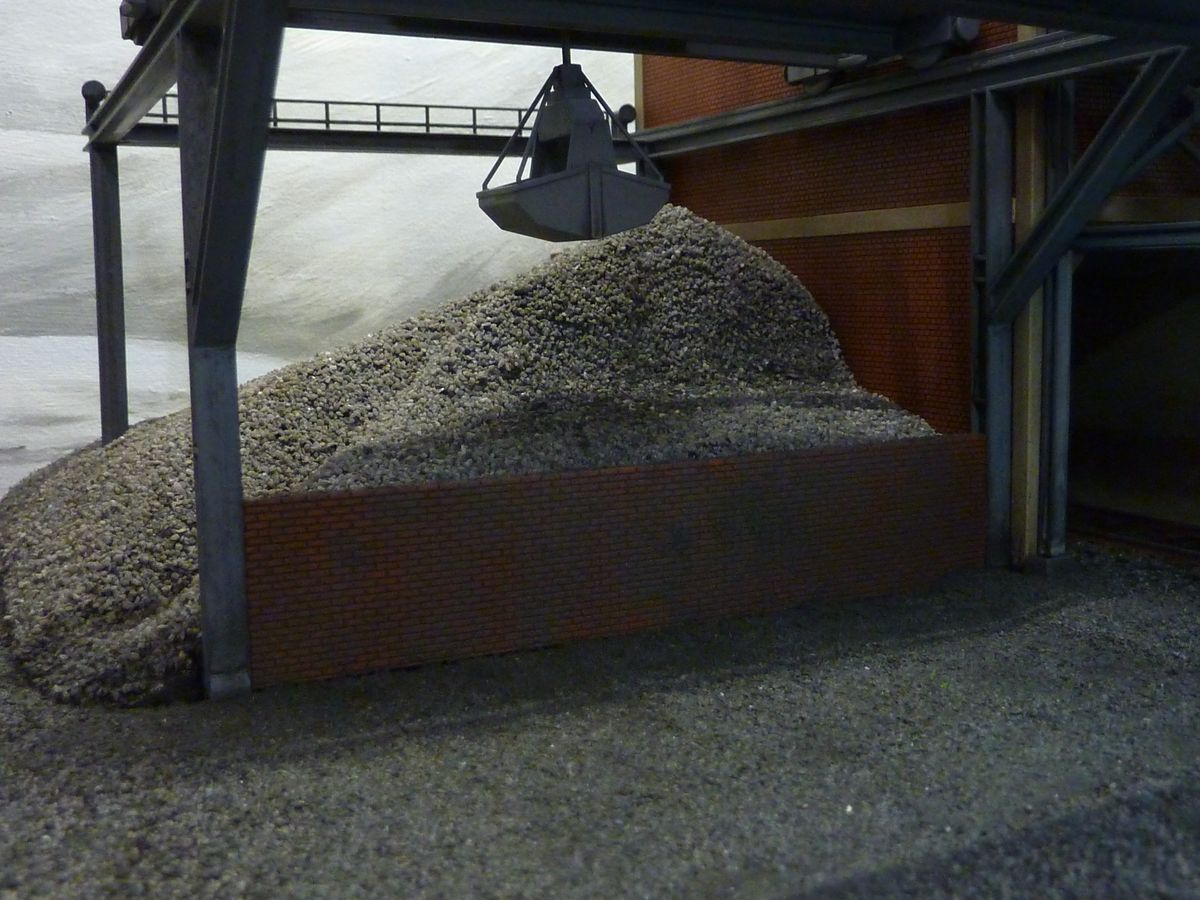

Une autre application de cette même technique afin de figurer un tas de coke. le principe reste identique, seule la forme du polystyrène change. |
 Clic sur image pour agrandir |

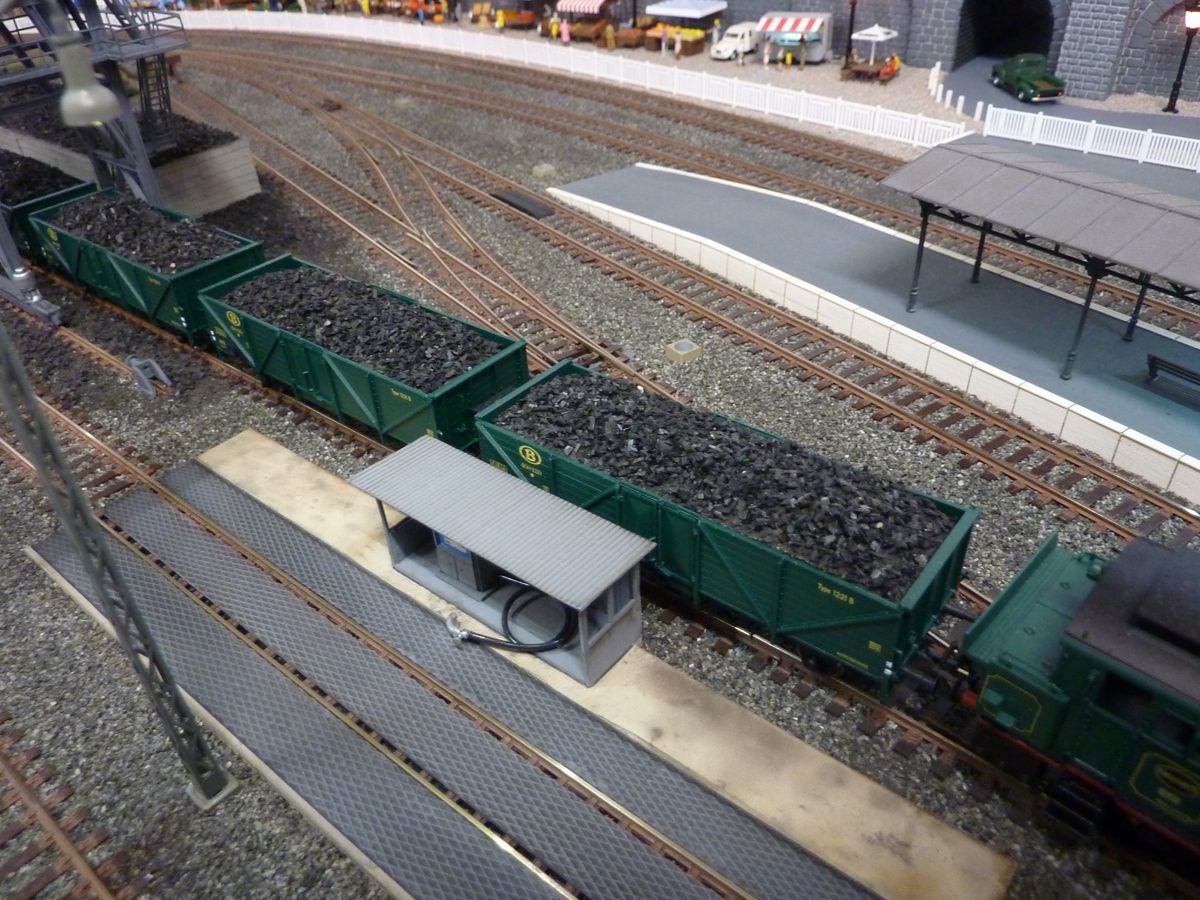

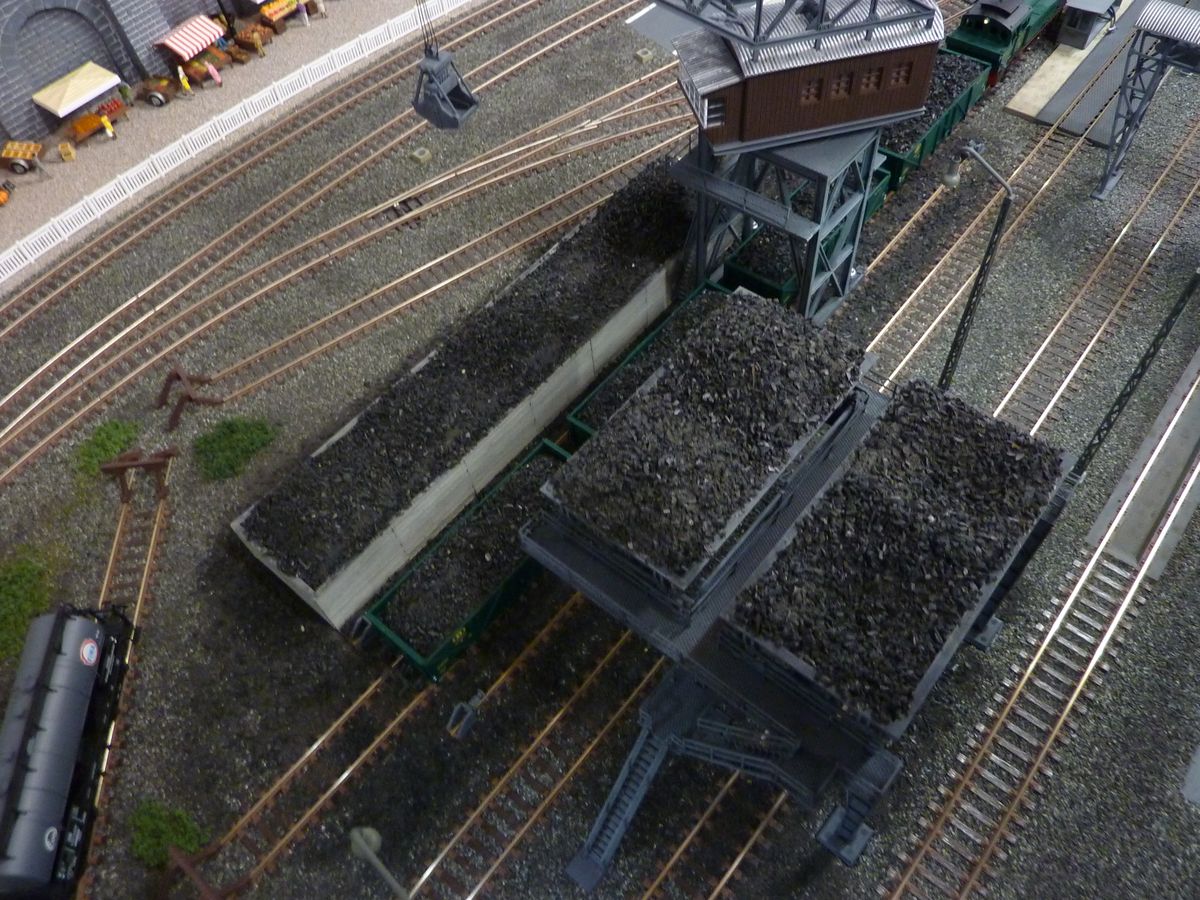

Autre application de cette technique afin de figurer des chargements de charbon. La peinture acrylique est noire et la cendrée utilisée pour figurer le charbon est Woodland Scenics B93 "Coal Lump" |
 Clic sur image pour agrandir |

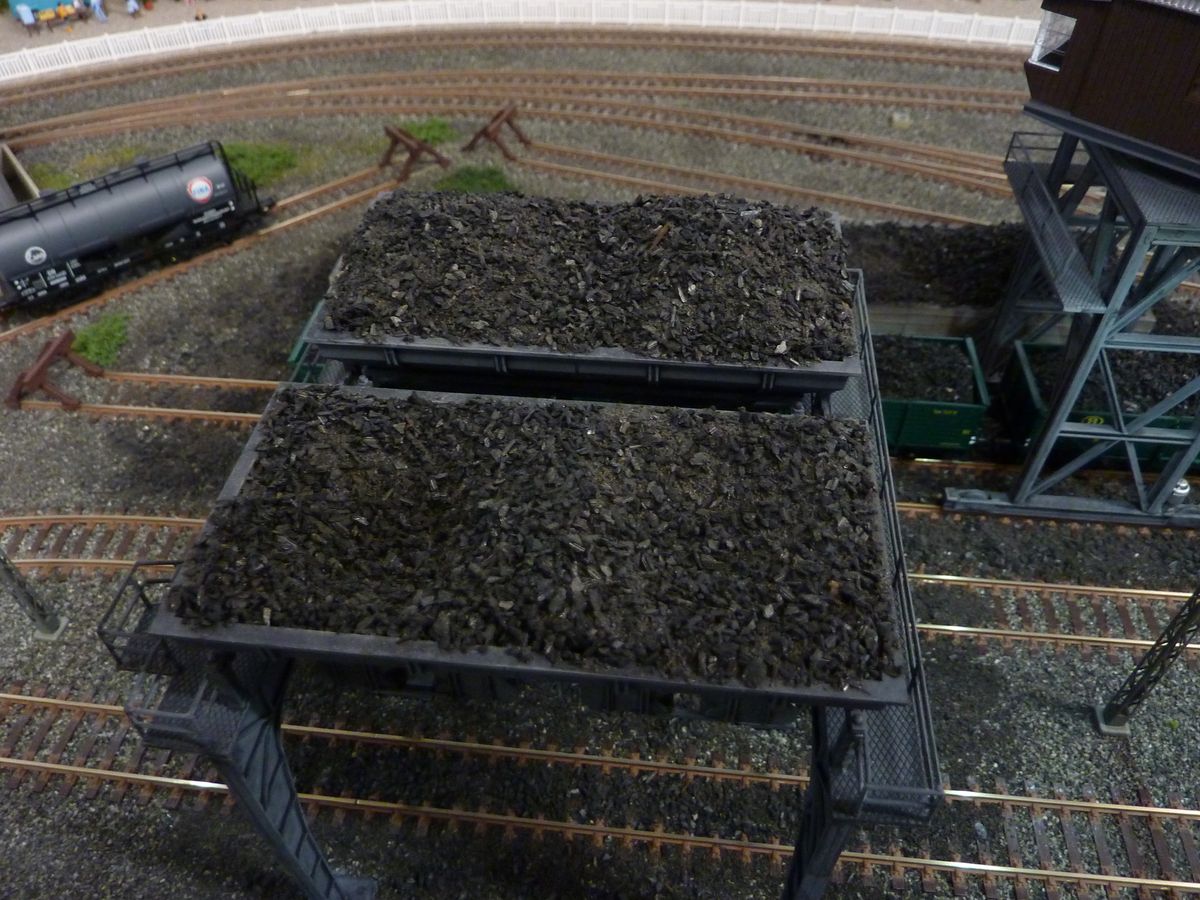

La même cendré est utilisé afin de figurer le remplissage du chargeur à charbon dans le dépôt. |
 Clic sur image pour agrandir |
Autre vue du bunker et du chargeur à charbon. |
 Clic sur image pour agrandir |
Dans la cokerie, les tas de poussières de charbon appelées les "fines" sont représentés de la même manière en utilisant Woodland Scenics B76 "cinders" |
 Clic sur image pour agrandir |
Les cendre récupérées dans la fosse de décrassage sont figurées de la même manière avec un mélange de cendrées Woodland Scenics B75 et B76. |
 Clic sur image pour agrandir |
| |
|
|
|
|
|
