Cadres porteurs du réseau

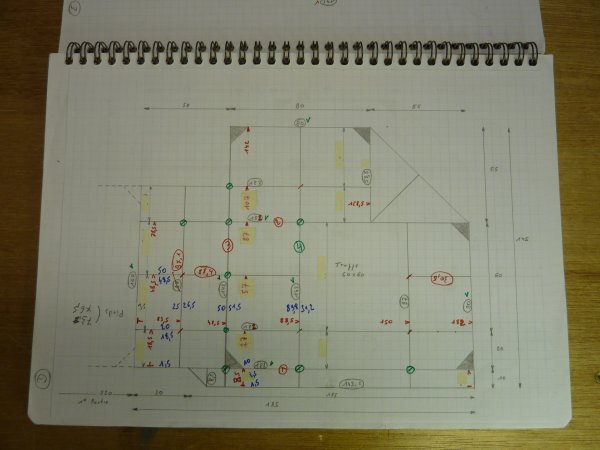

	Voici, par exemple, le plan de cadre du module D Vous y trouverez les dimensions de chaque lame, les découpes, les endroits de renfort ainsi que d'autres informations sur la position des moteurs d'aiguille et autres appareils fixés sous le plateau. Je me suis inspiré des plans Raily pour définir ces différents paramètres. Une autre contrainte est aussi les dimensions des portes et de la cage d'escalier, pour permettre un déménagement, le cas échéant. Ces plans me permettent de travailler "à l'aveugle" dans la menuiserie alors que le réseau se trouve deux étages plus haut. Chacun des 7 cadres composant la structure inférieure du réseau sont ainsi représentés.
	Lors de l'achat des panneaux de Contre Plaqué pour la fabrication des cadres, je demande de découper des bandes de 10cm sur la longueur du panneau. J'utilise dans ce cas du C.P. minimum 7 plis en 15mm d'épaisseur acheté chez un spécialiste du bois. A ce stade, il faut éviter les produits de qualité médiocre, voyez la tranche du C.P. si les plis se chevauchent . . . pas bon signe ça! Après avoir dessiné le plan du cadre,  il reste à couper les différentes bandes aux longueurs désirées et y reporter les découpes à effectuer. Pour marquer les découpes,  j'utilise un gabarit décrit sur la page Outillage / Gabarit.
	Aprés marquage des différentes découpes, deux petits coups de scie sauteuse suivis de . . . .

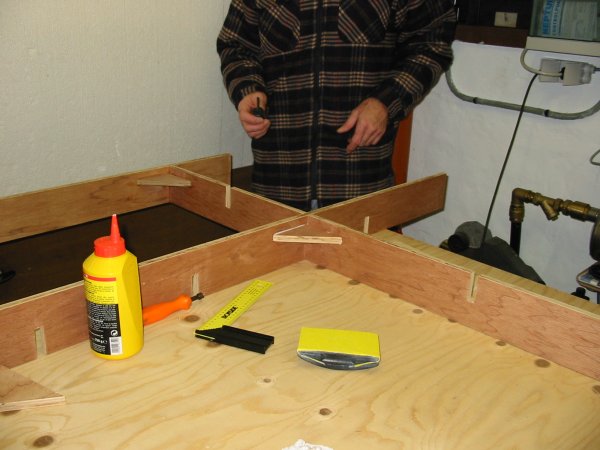

	. . . un petit coup de ciseau à bois largeur 14mm. Et voila une lame de cadre prête pour l'assemblage.

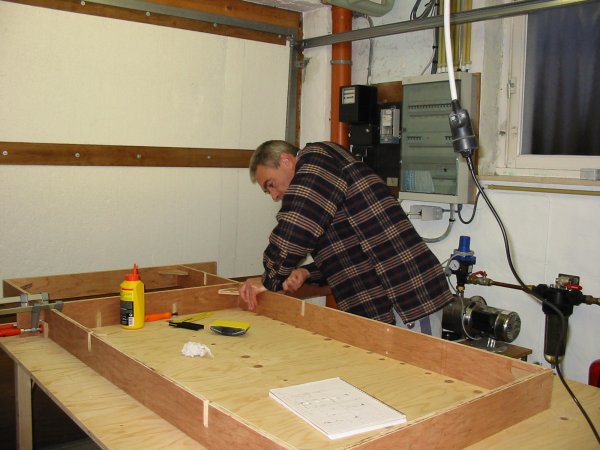

	Toutes les lames ainsi préparées sont assemblées par collage et vissage, pour garantir une bonne rigidité et une bonne résistance de l'ensemble. Remarquez au centre du cadre le plan de découpe et d'assemblage.
	Aux 4 coins du cadre et aux endroit névralgique, je place ensuite une équerre de 10cm de coté. Celle-ci va rigidifier le cadre et maintenir son bon alignement. Cette équerre est collée et vissée.

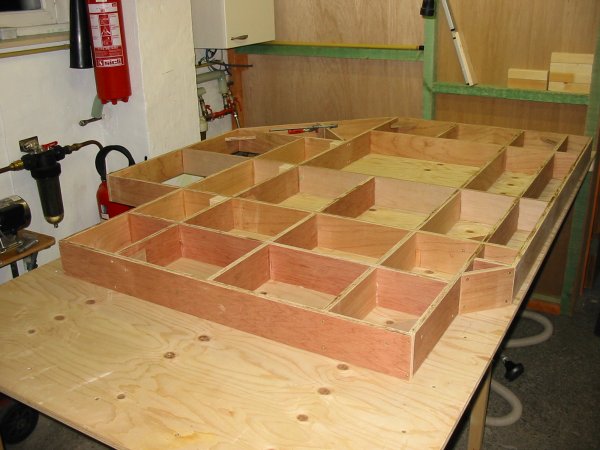

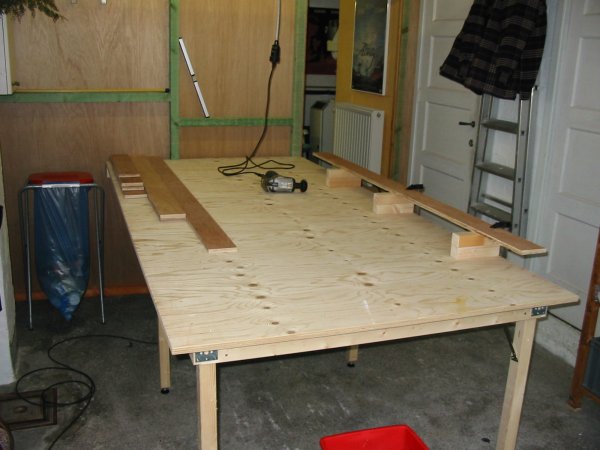

	Et voilà, le cadre terminé, prêt à prendre sa place dans la structure finale. Comme vous le voyez sur cette photo, pour réaliser facilement ce genre d'assemblage, je me suis fabriqué une table de travail avec un panneau de C.P. de 2,5m x 1.25m et 22 mm d'épaisseur. Cette table est aussi très pratique pour la réalisation des plans de grande dimension.

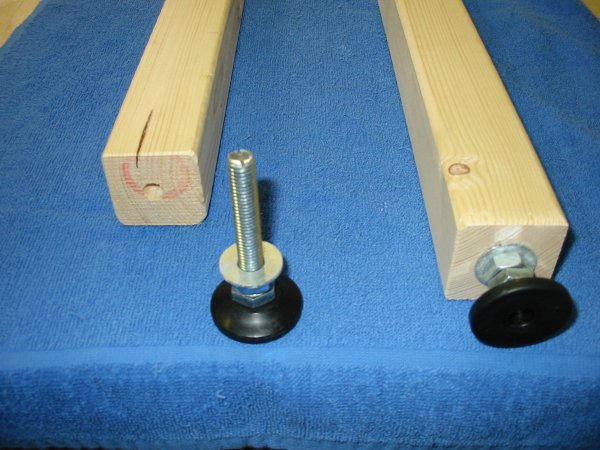

	Pour tenir en l'air, il manque encore des pieds qui permettront un réglage fin de l'alignement des différents cadres entre eux. Ces pieds sont réalisés en sapin de 40 x 40 mm et munis à leur extrémité d'une vis M10 avec contre-écrou et rondelle.
