Album photos n° 5 - première partie :Le relief, la ferme et les champs |
| Vous pouvez agrandir les images en cliquant dessus | |
| |
|
| Voici, en images, la
construction du niveau supérieur de ce réseau. Ce troisième étage comprenait à l'origine une boucle de retournement et un viaduc, je n'ai pas réalisé ce projet par manque d'espace. En effet, le rayon de courbe du viaduc était bien trop serré (640 mm) et la pente de cette colline bien trop forte pour nos régions. Vous trouverez les détails de ce projet avorté sur la page Facebook du site . Il n'est pas nécessaire d'être inscrit sur Facebook pour visualiser cette page. Ce projet a donc été remplacé par une colline au relief assez doux surplombée d' une ferme, de pâturages et de champs ainsi que d'une petite ruine féodale. . . ! |
|
| |
|
 |
 |
|
Novembre 2014 :

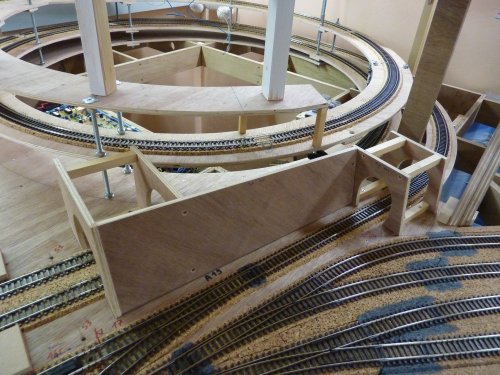

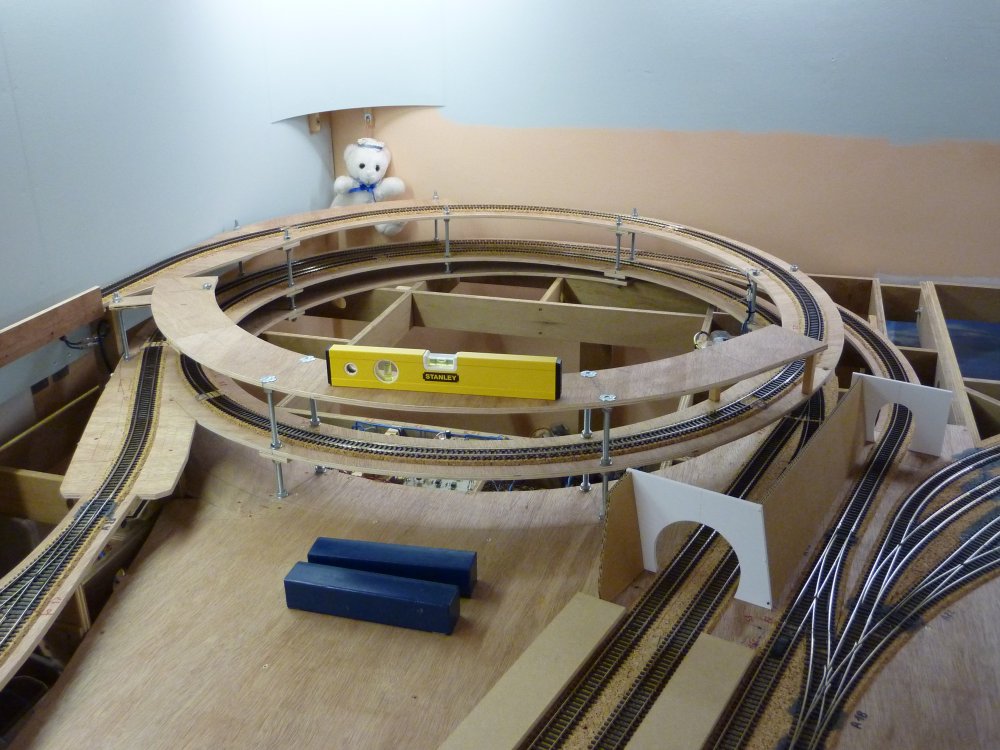

création d'un support horizontal pour la structure supérieure. |

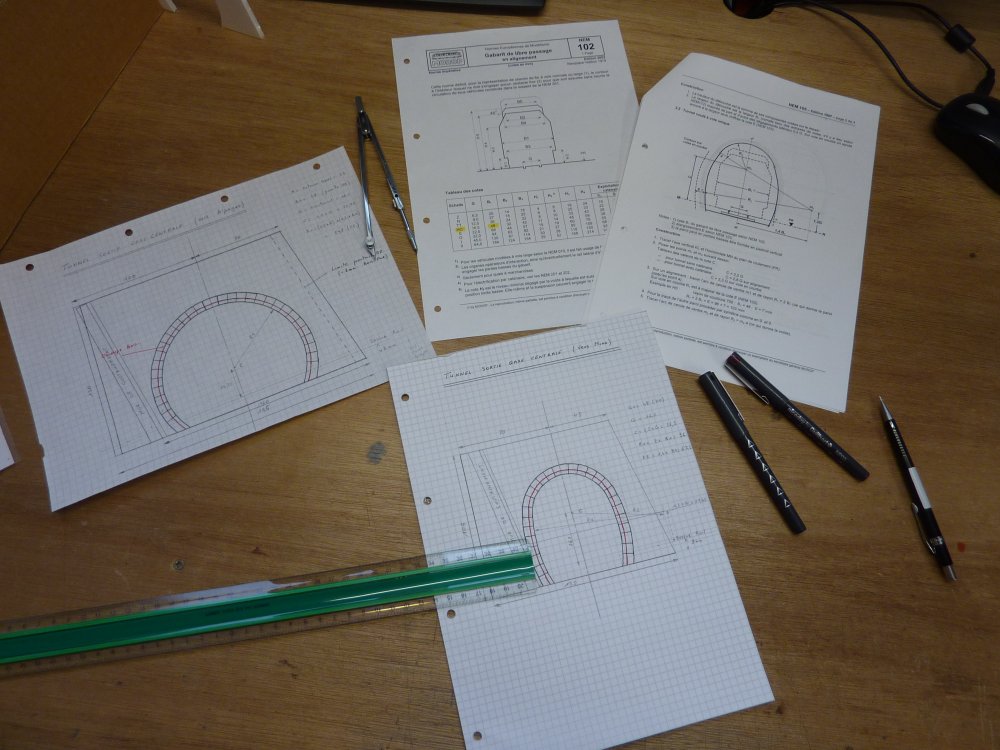

Décembre 2014 : Dessin des portails de tunnel suivant les NEM. |
| |
|
 |
 |

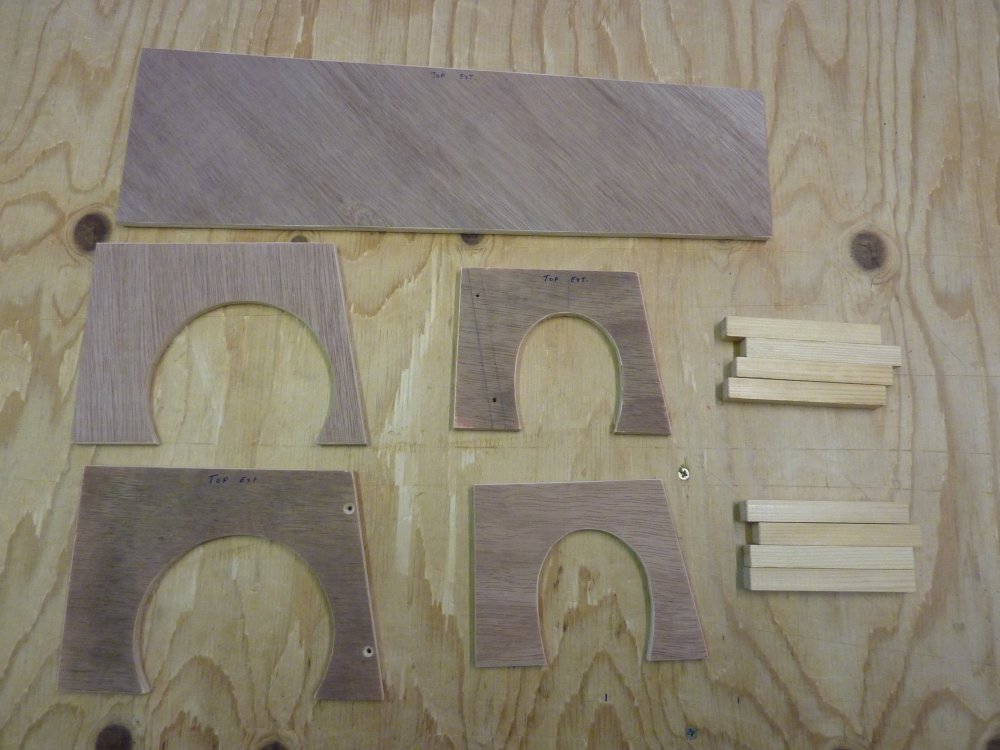

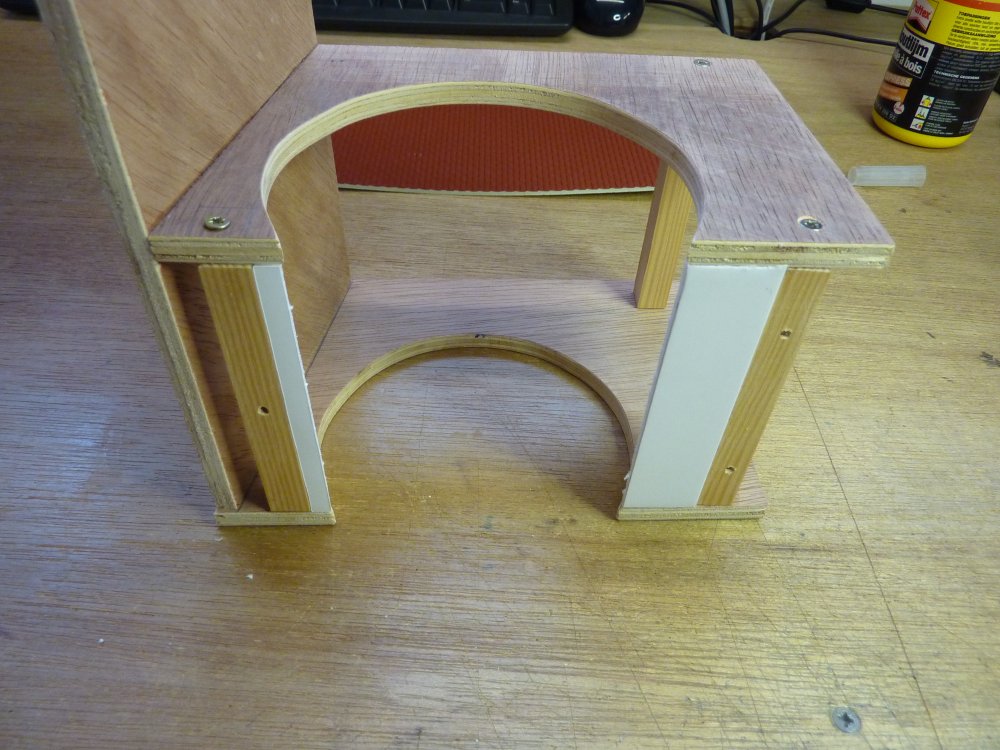

| Structures des portails de sortie gare centrale. | Mise en place pour essai des portails de tunnel. |
| |
|
 |
 |
| Notez
les petites pièces en carton-plume 5 mm (blanc), elles sont destinées à éviter la déformation du bas de la voûte. |

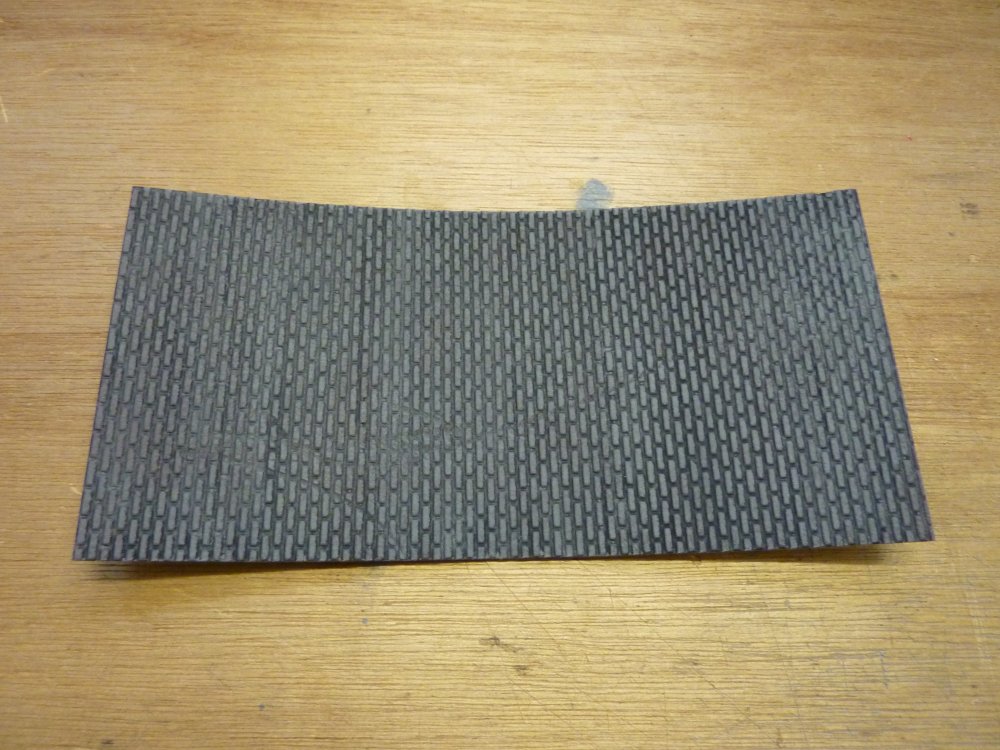

Les

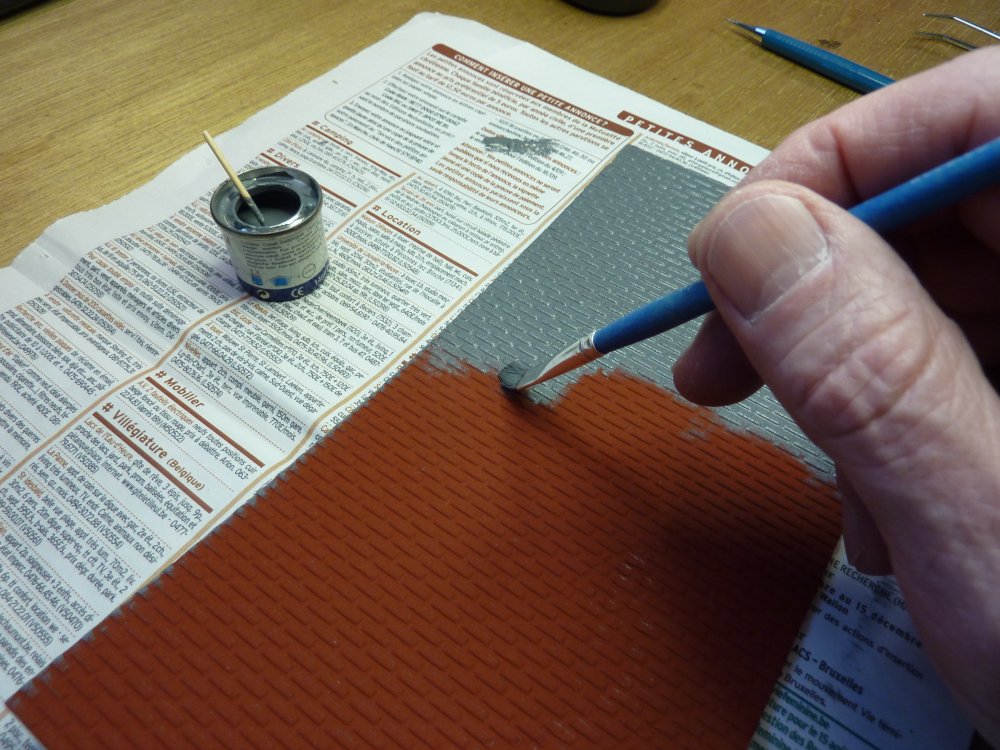

voûtes sont fabriquées sur base des plaques Heki 70612 et peintes avec Humbrol n° 27. |
| |
|
 |
 |

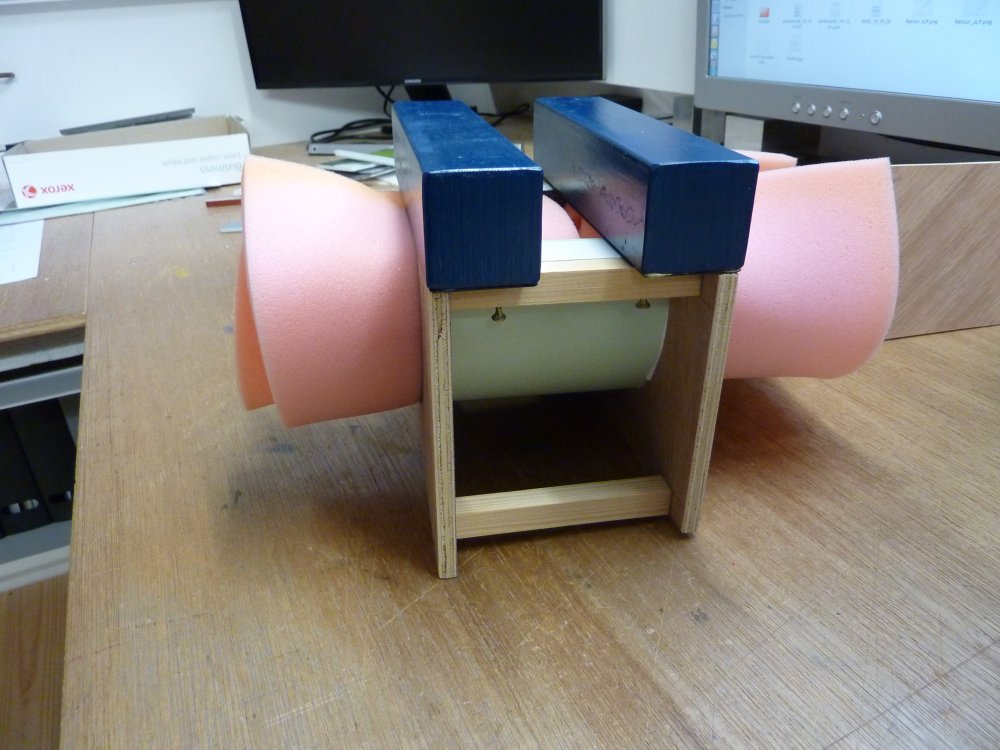

| La patine des voûtes est effectuée à la gouache noire Talens 737. | Une mousse roulée maintient la voûte en place durant le collage. |
| |
|
 |
 |

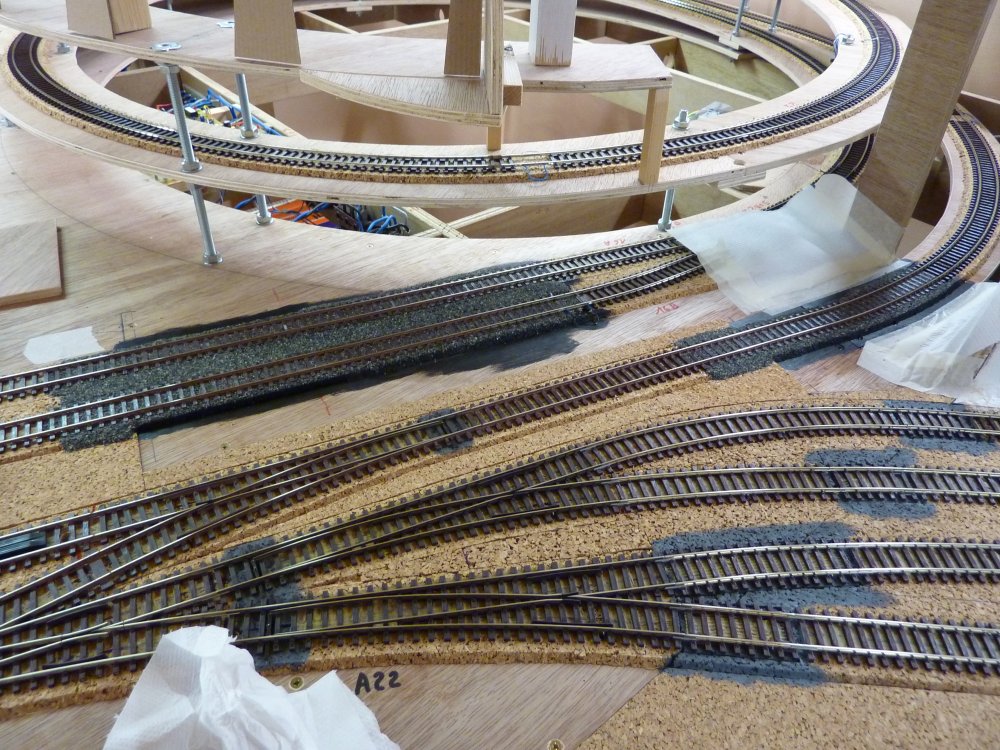

| Les voies
intérieures aux tunnels sont ballastées avant installation de ceux-ci. |

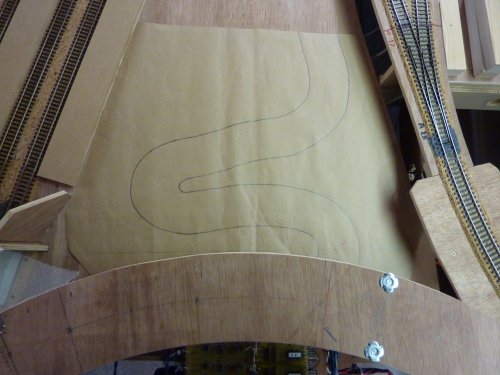

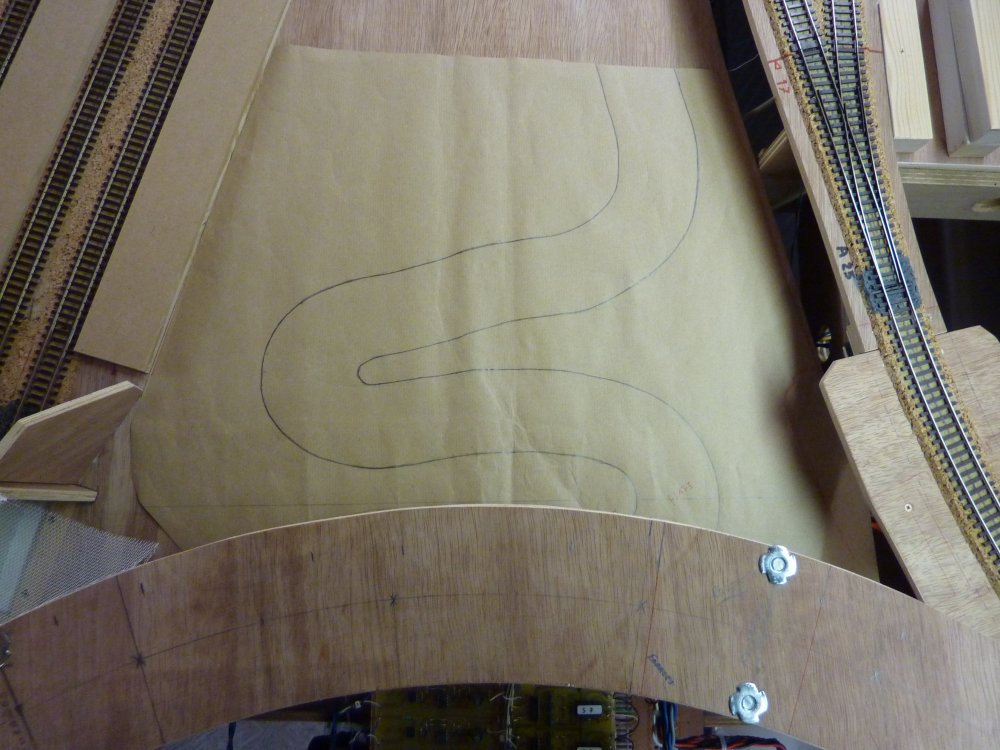

La forme de la route est tracée sur papier craft. |
| |
|
 |
 |

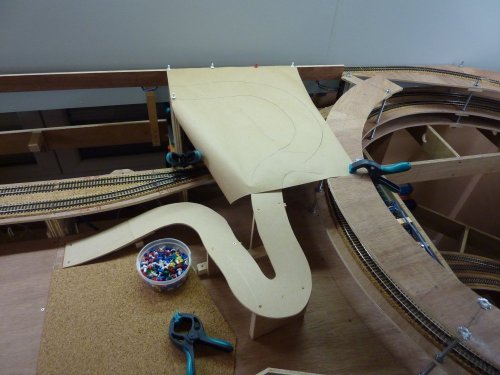

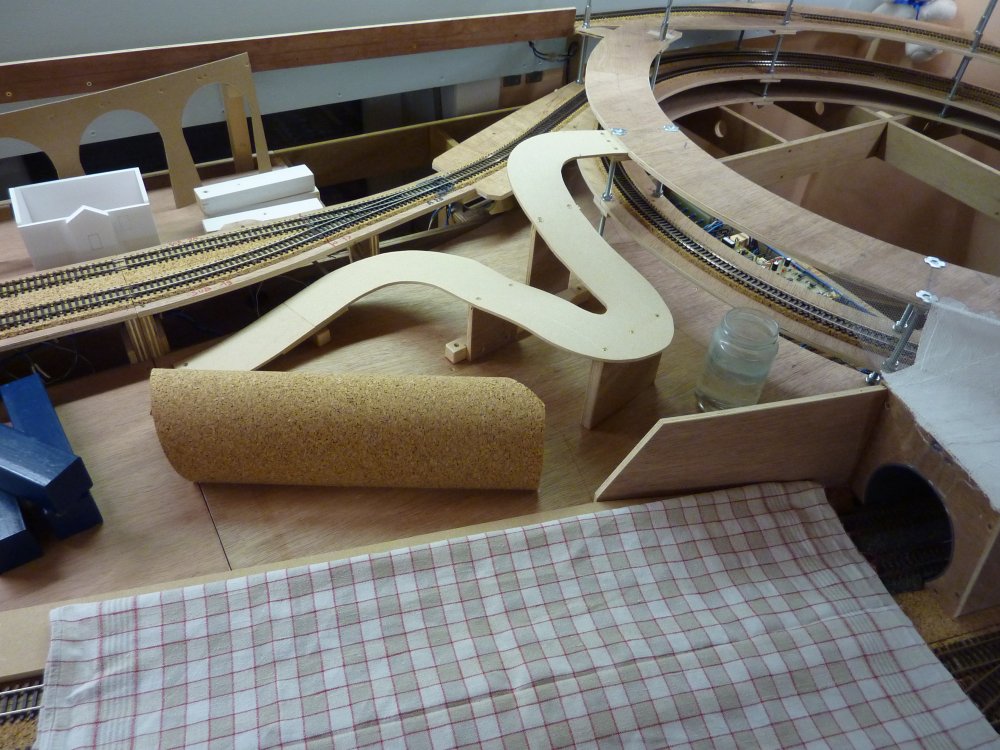

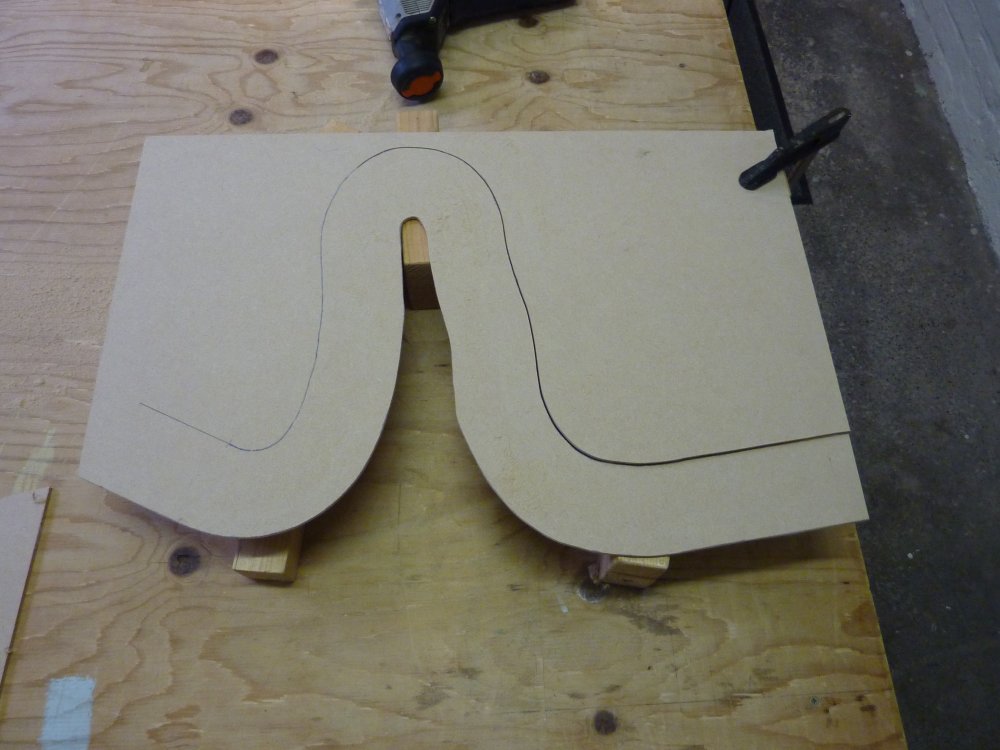

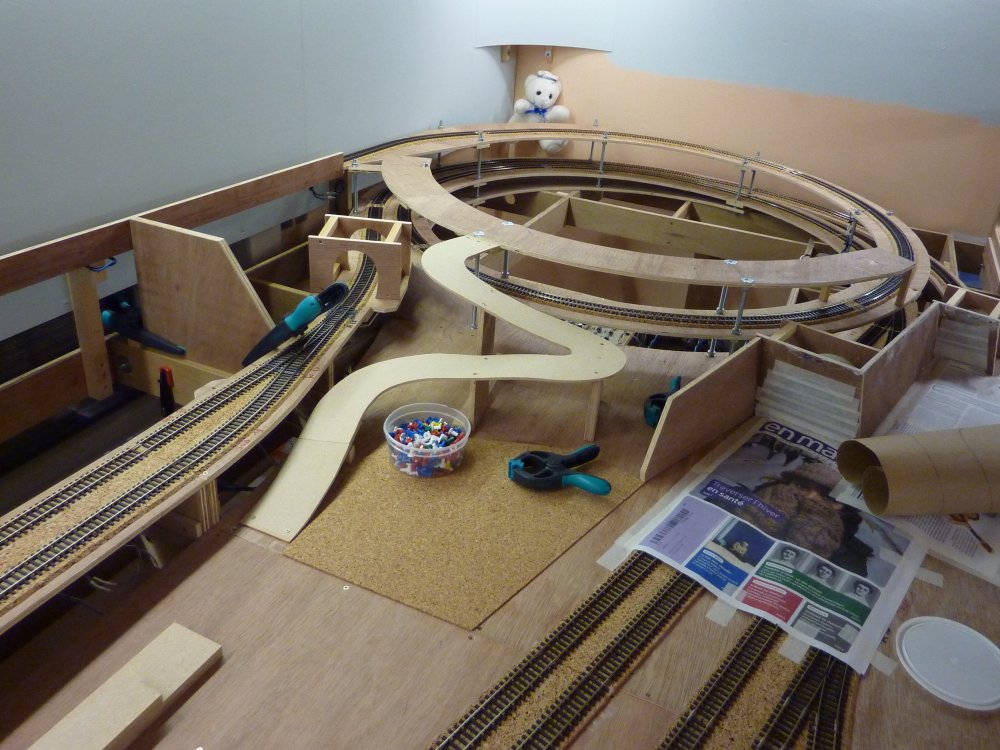

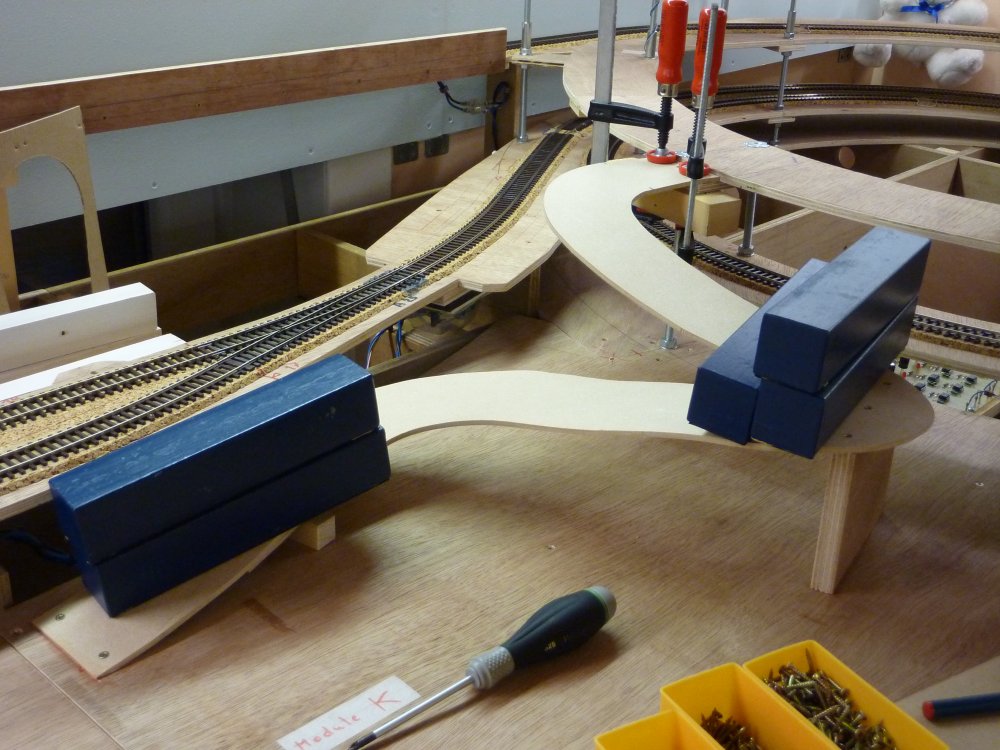

| Découpe de la route en MDF 4 mm suivant le tracé. | Mise en place de la première partie de la route. |
| |
|
 |
 |
| Après
installation de la route et des portails de tunnel, l'espace restant est recouvert de liège 2 mm. |
Mise en place du 3° portail de tunnel (départ vers la mine). |
| |
|
 |
 |

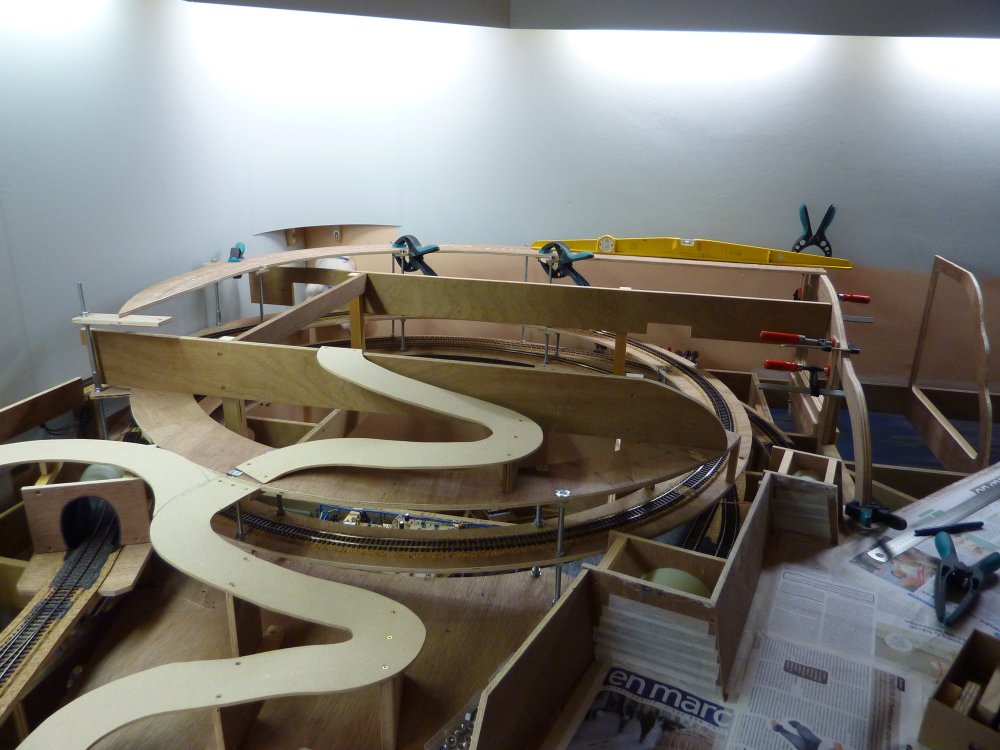

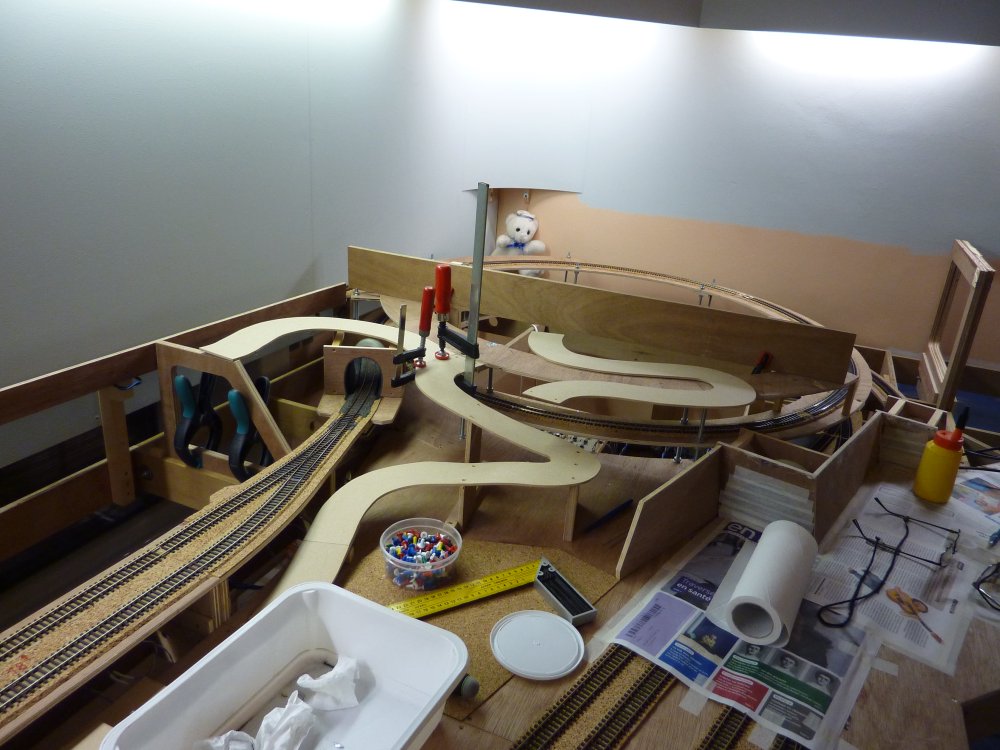

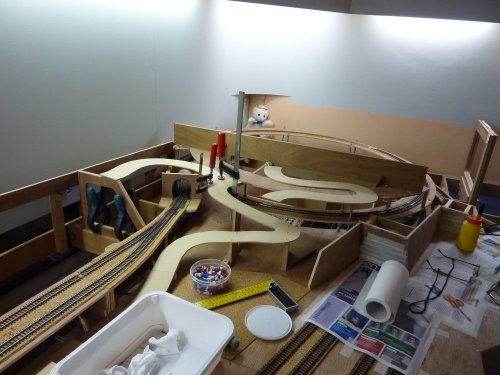

| Tracé de la seconde partie de la route. | Installation de la seconde partie de la route. |
| |
|
 |
 |

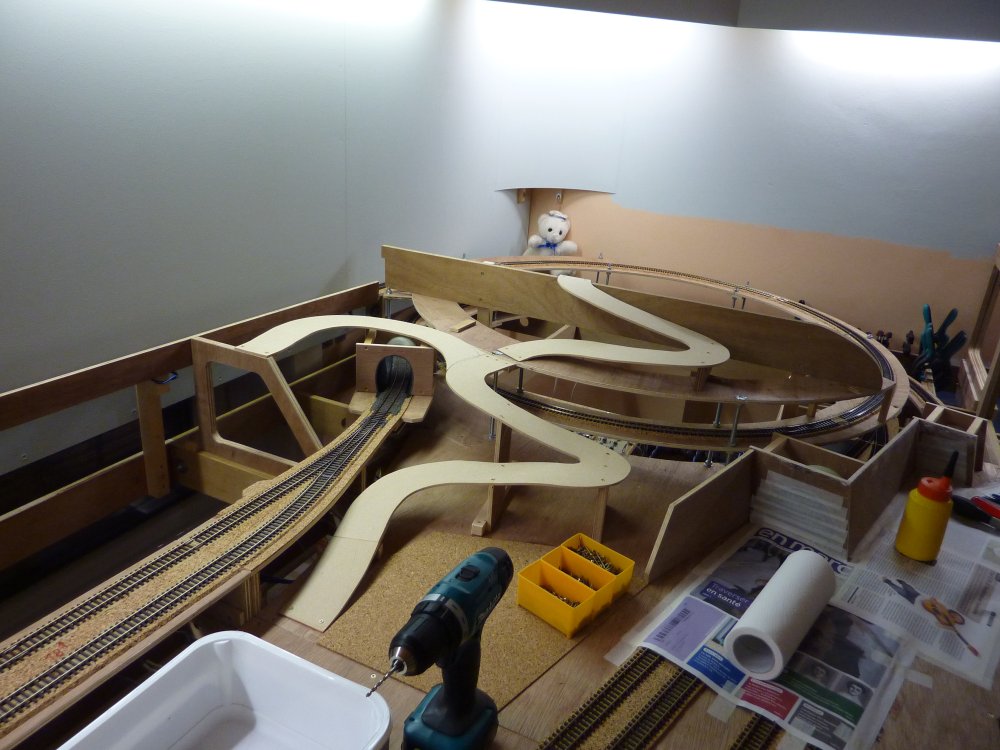

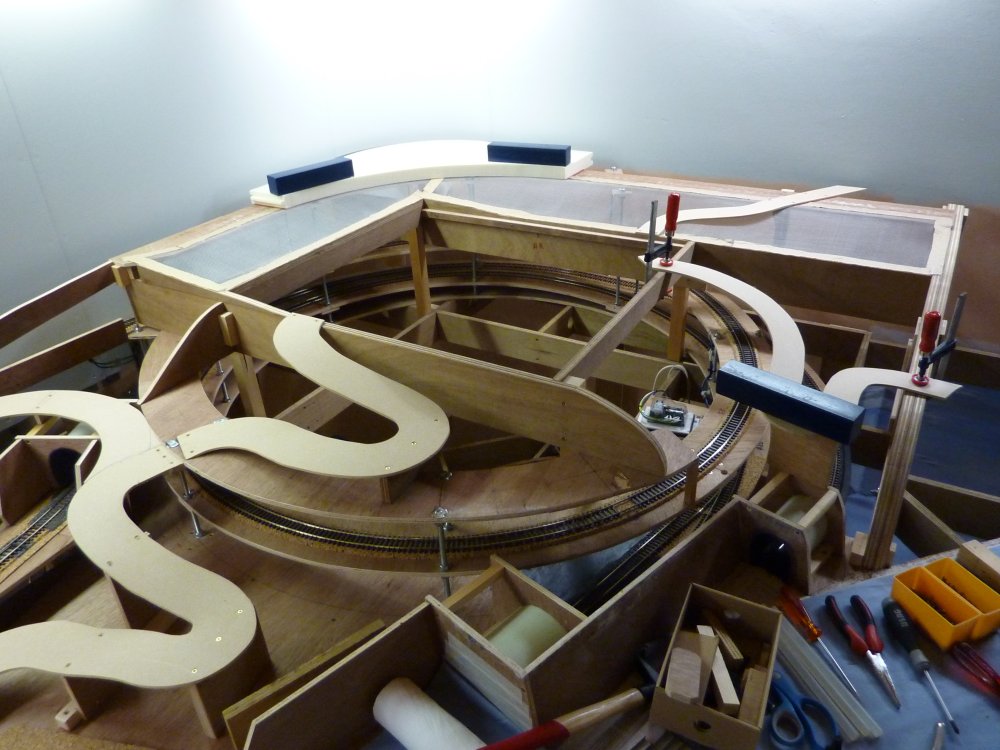

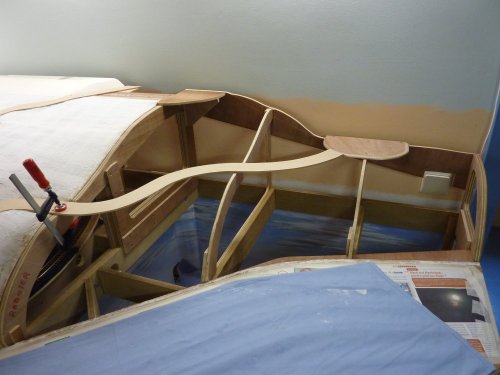

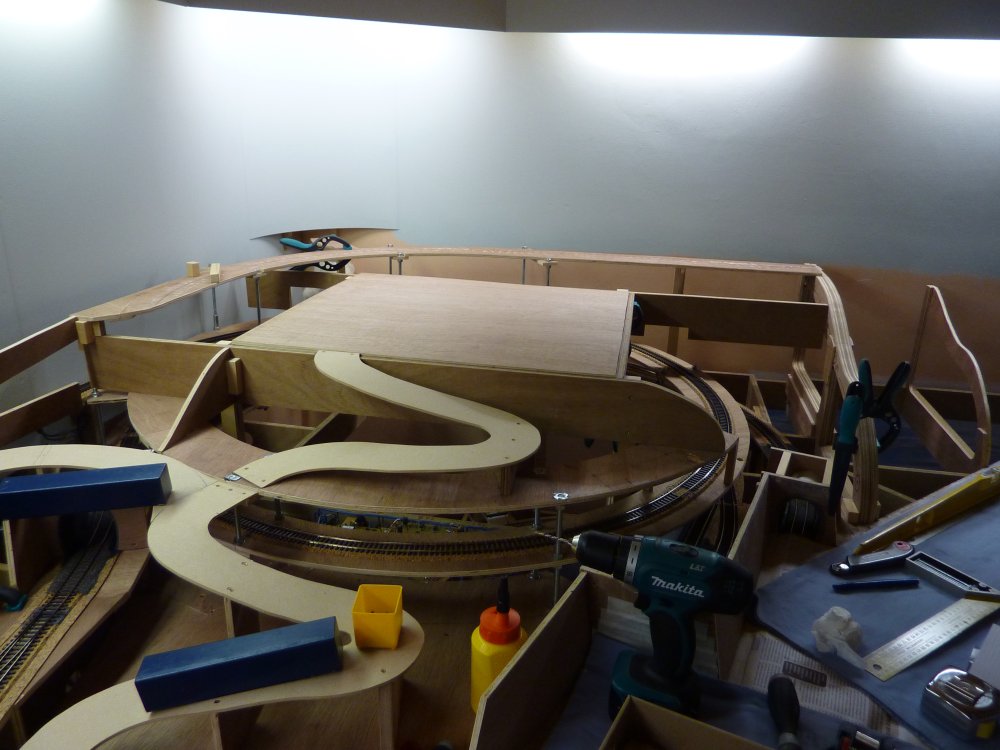

| Installation de la 3° partie de la route. | Assemblage de la structure supérieure. |
| |
|
 |
 |
| Janvier 2015 : Installation de la trappe pour essai. | Pose de la moustiquaire qui soutiendra le relief. |
| |
|
 |
 |

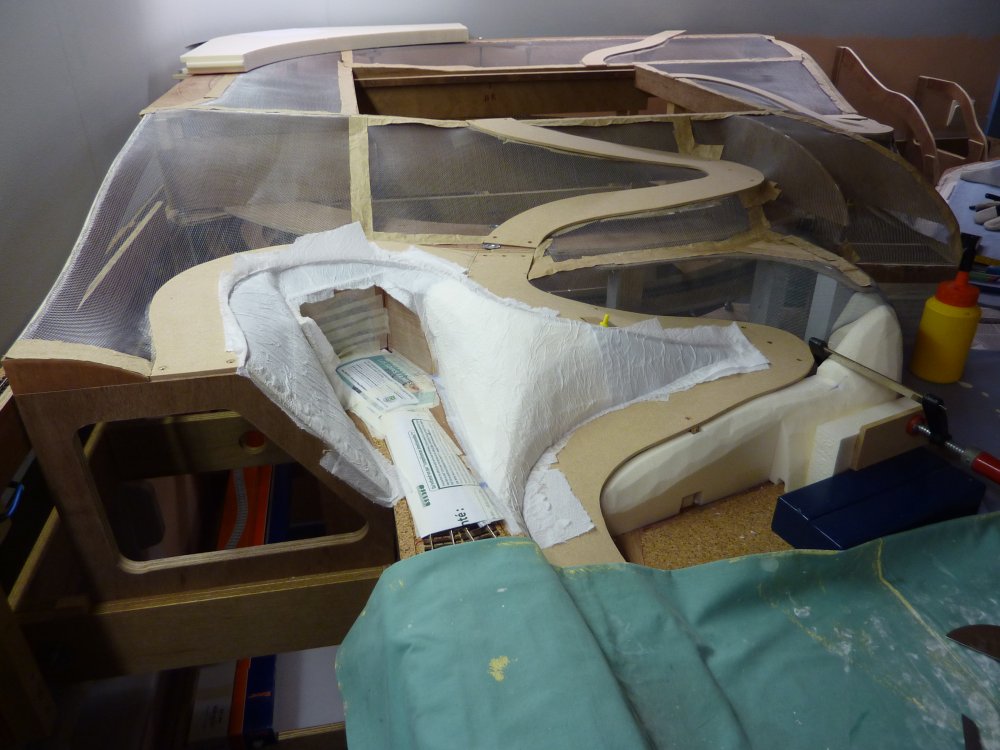

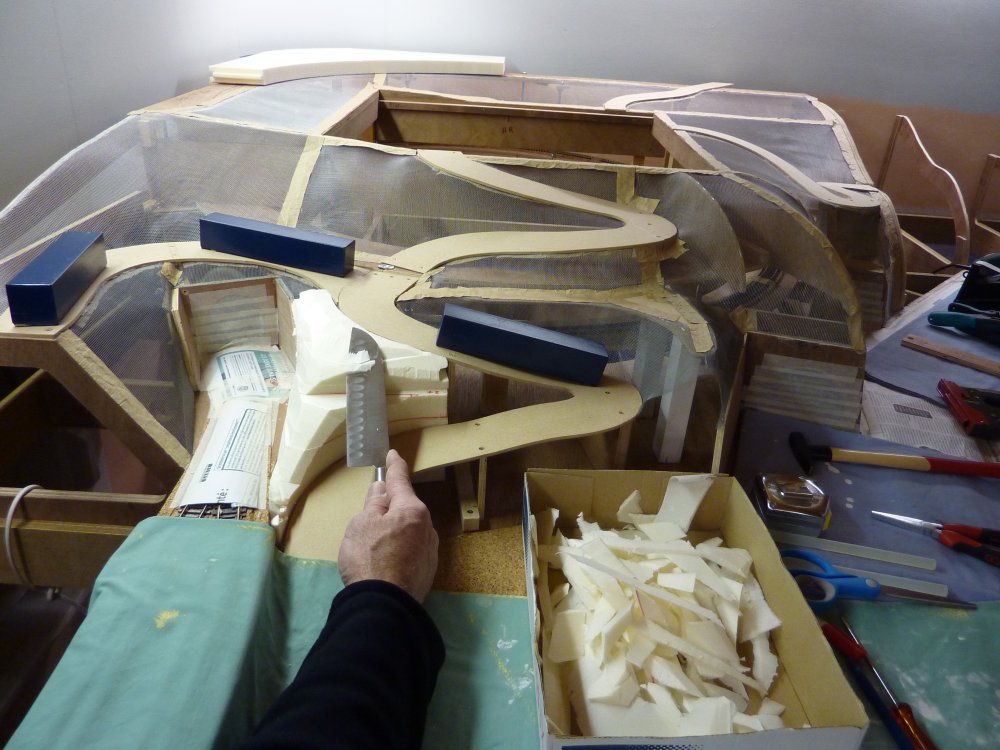

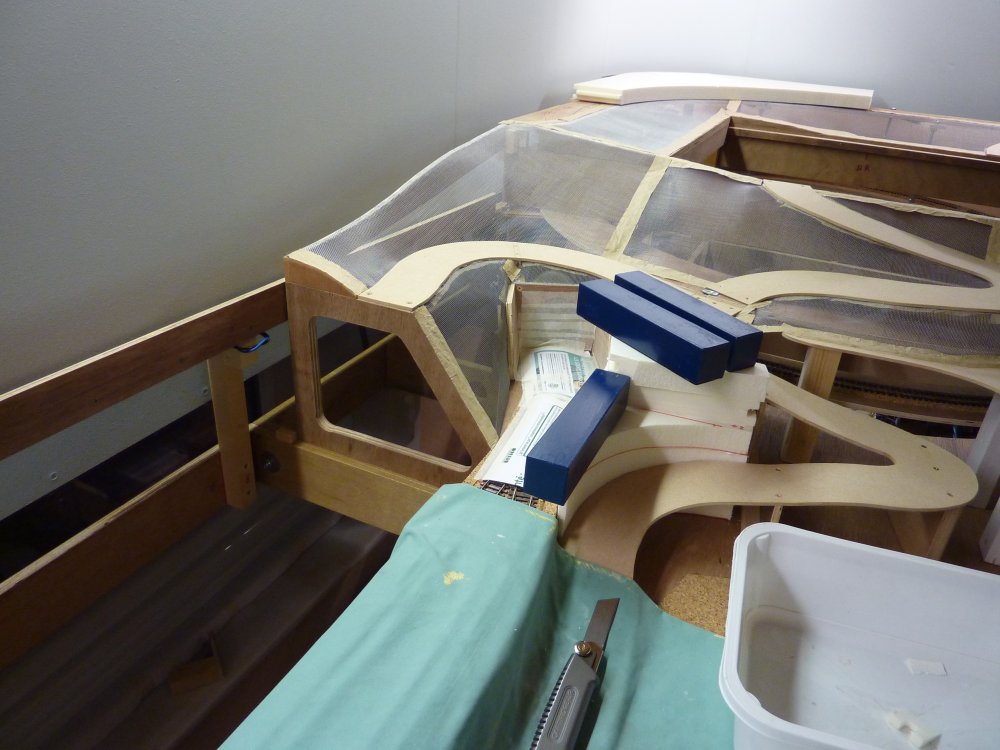

| Les reliefs "compliqués" sont réalisés en polystyrène extrudé. | Après collage (colle à bois), le polystyrène est gravé au couteau. |
| |
|
 |
 |
| Il est
ensuite recouvert de papier "essuie tout" collé avec un mélange eau - colle à bois (70% - 30%). |

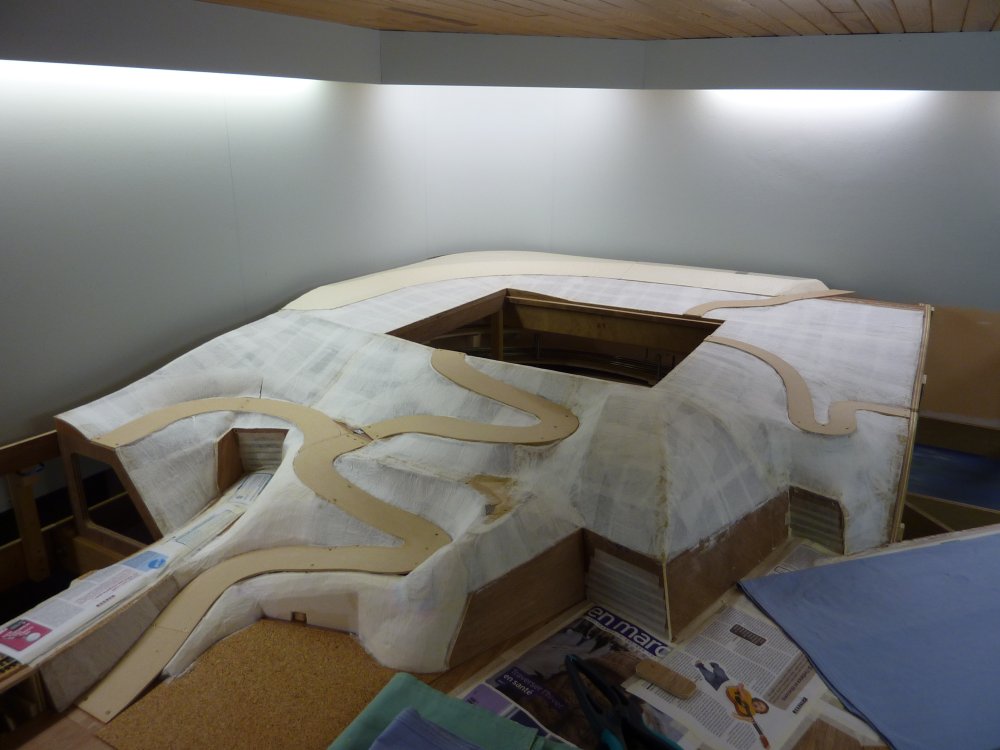

Le relief
est recouvert de 3 couches de papier "essuie-tout" Cela améliore l'adhérence de l'enduit et de la peinture. |
| |
|
 |
 |

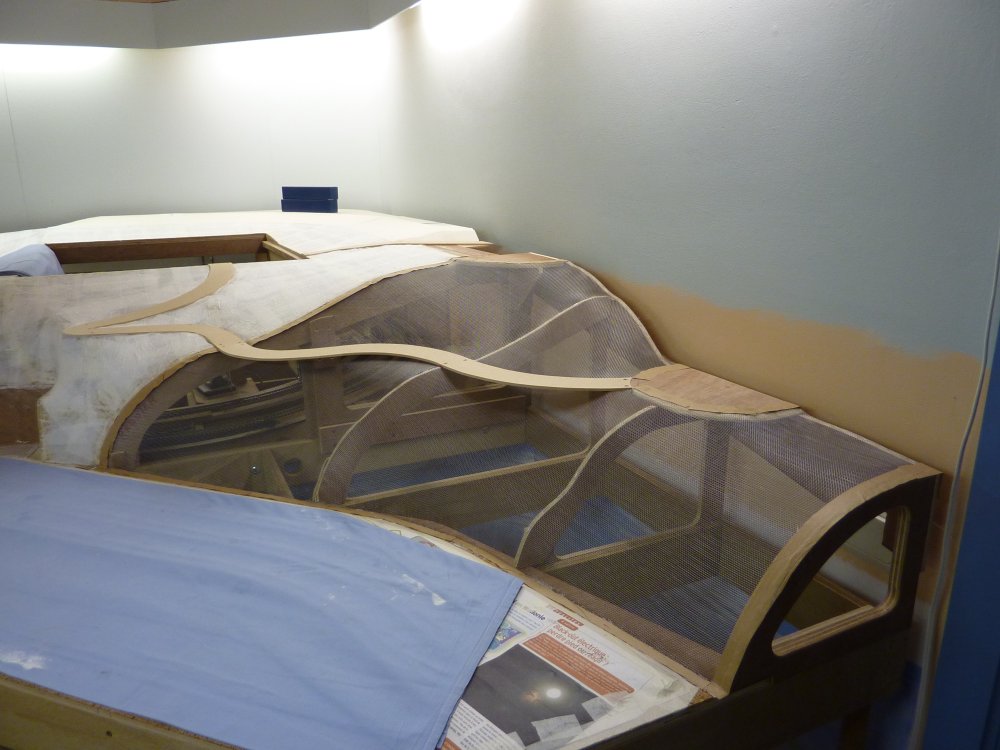

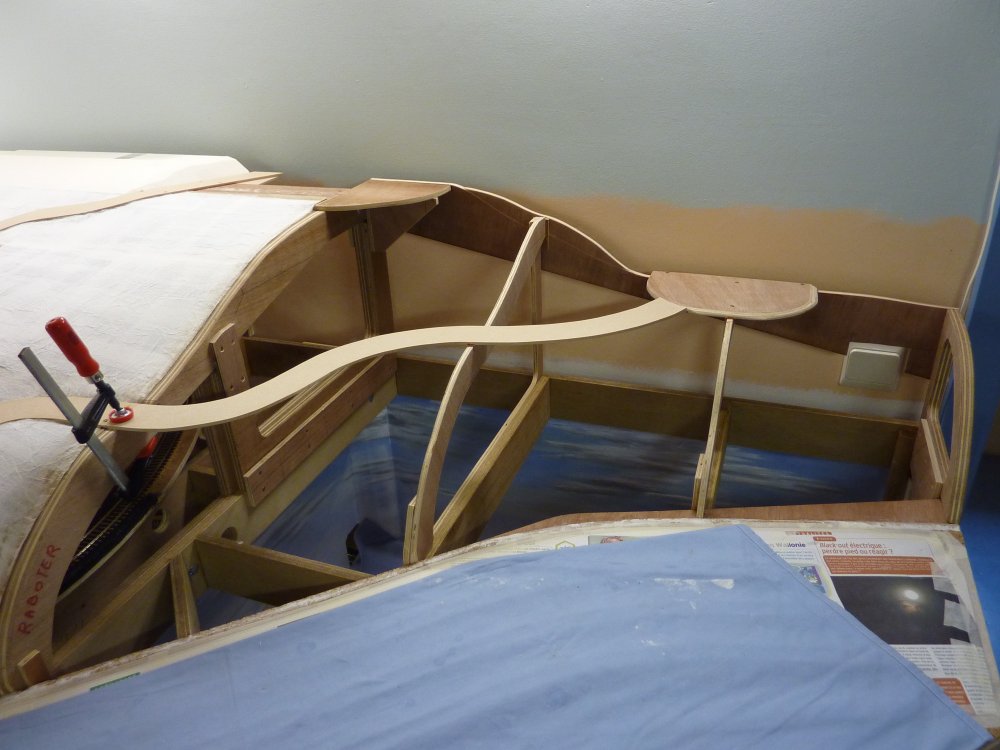

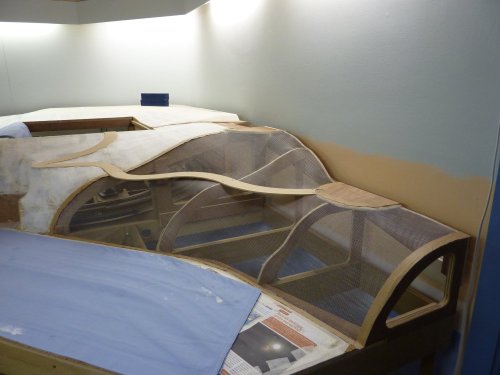

| Installation d'un petit chemin de campagne. | Pose de la moustiquaire sur le reste du relief. |
| |
|
 |
 |

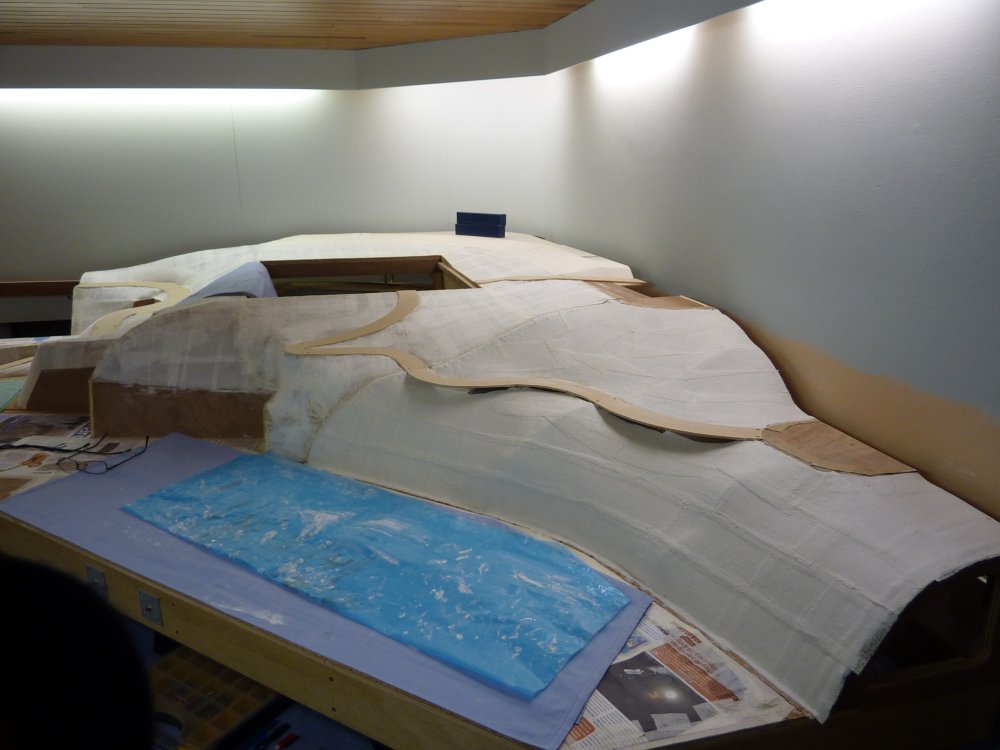

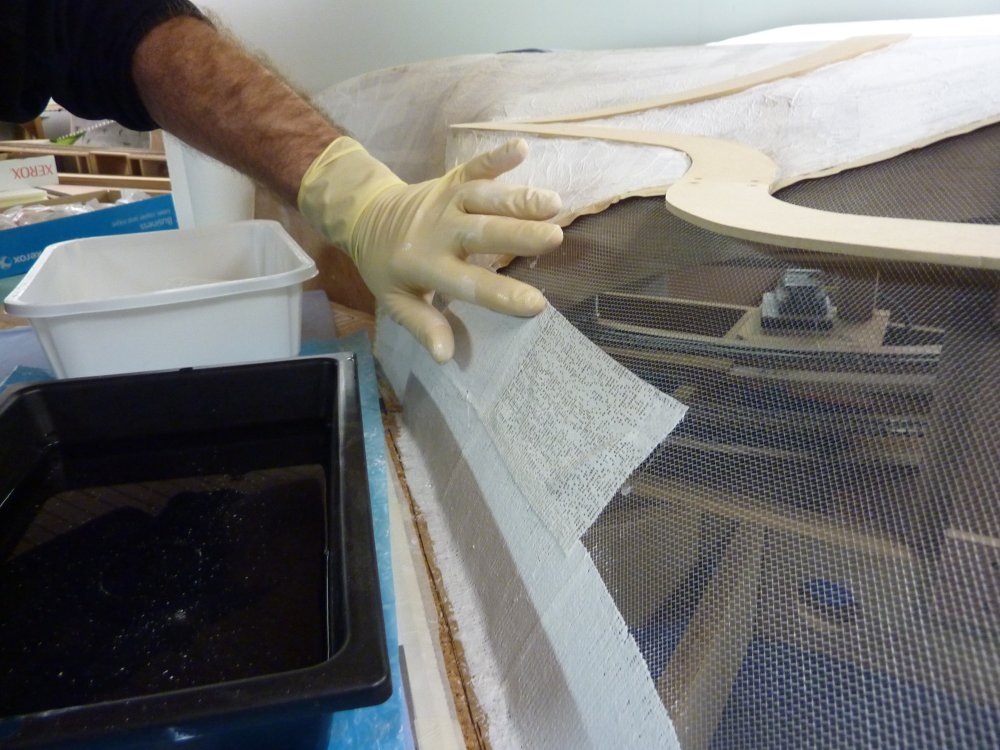

| Les surfaces plus grandes sont couvertes de bandes plâtrées. | J'utilise
de la bande plâtrée sur les plus grandes surfaces car le papier "essuie-tout" encollé se rétracte fortement au séchage. |
| |
|
 |
 |
| La
préparation et la gravure de l'enduit fibreux seront décrites en détails sur une page dédiée. En attendant, une description complète est disponnible ici. |

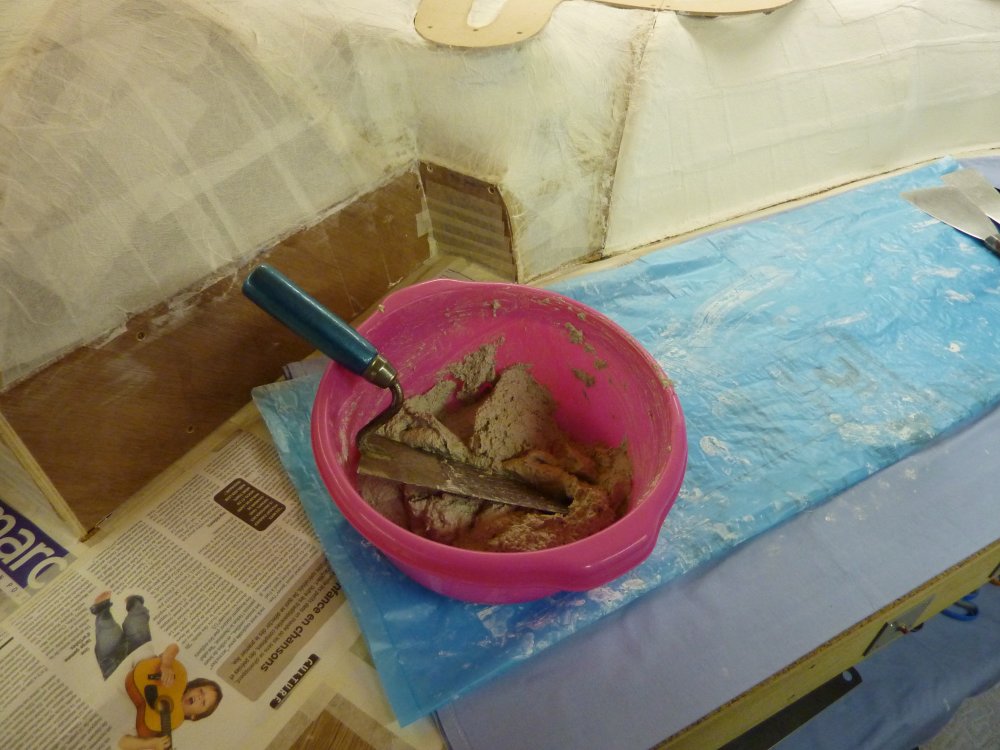

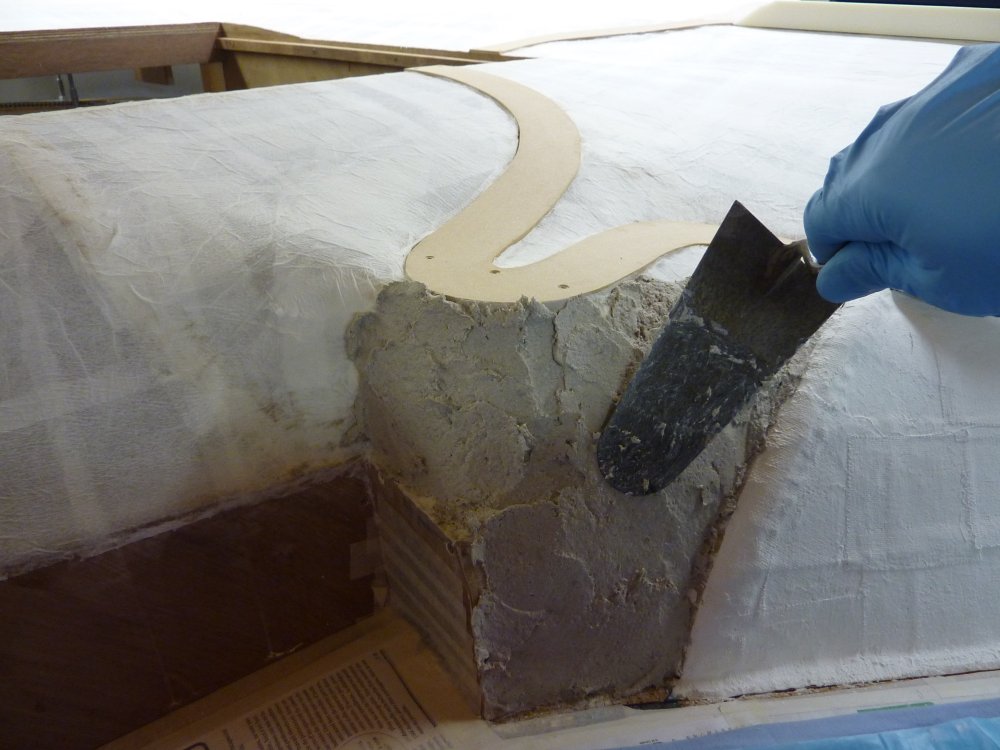

L'enduit
s'étale à la truelle avec une épaisseur de +/- 5 mm. De plus grandes épaisseurs sont bien entendu possibles mais nécessitent un temps de séchage plus long. |
| |
|
 |
 |

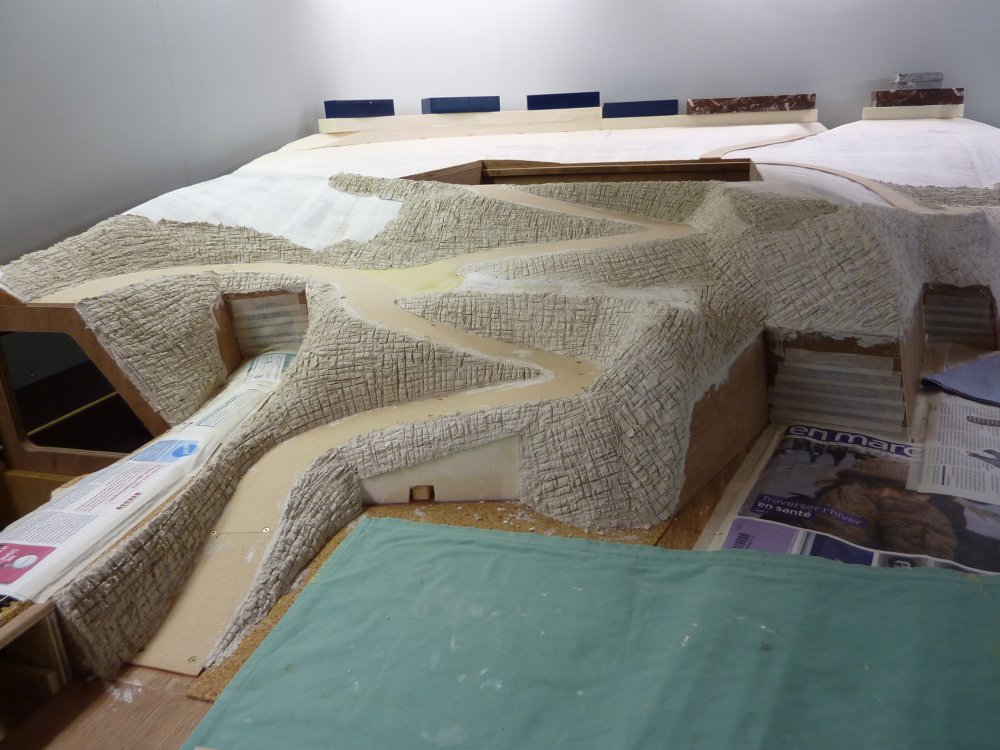

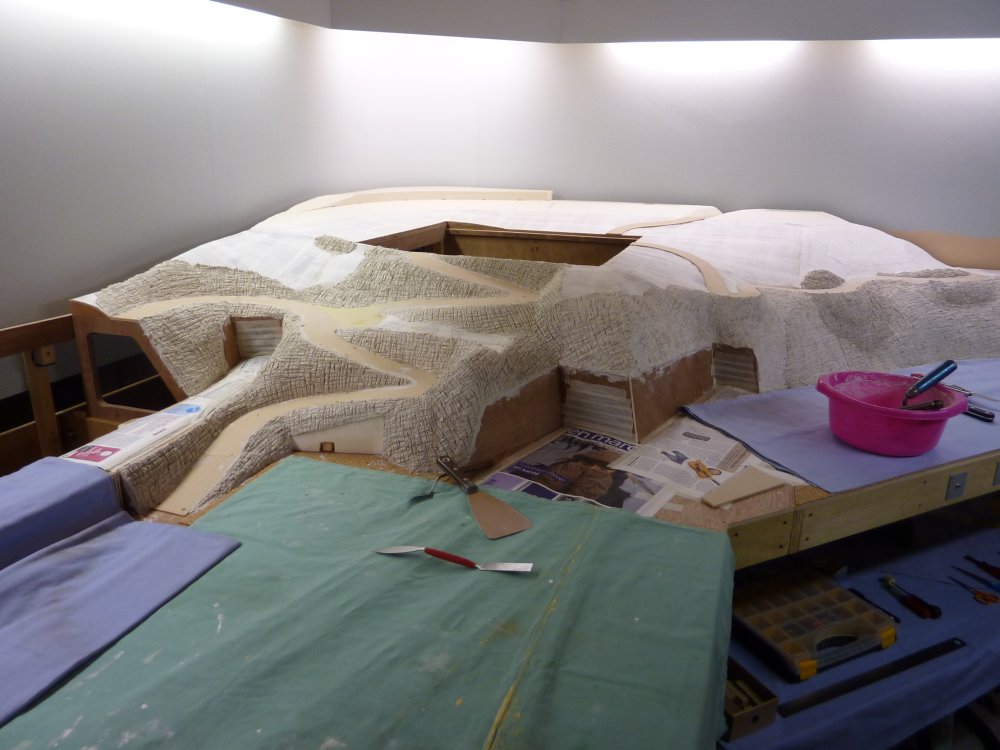

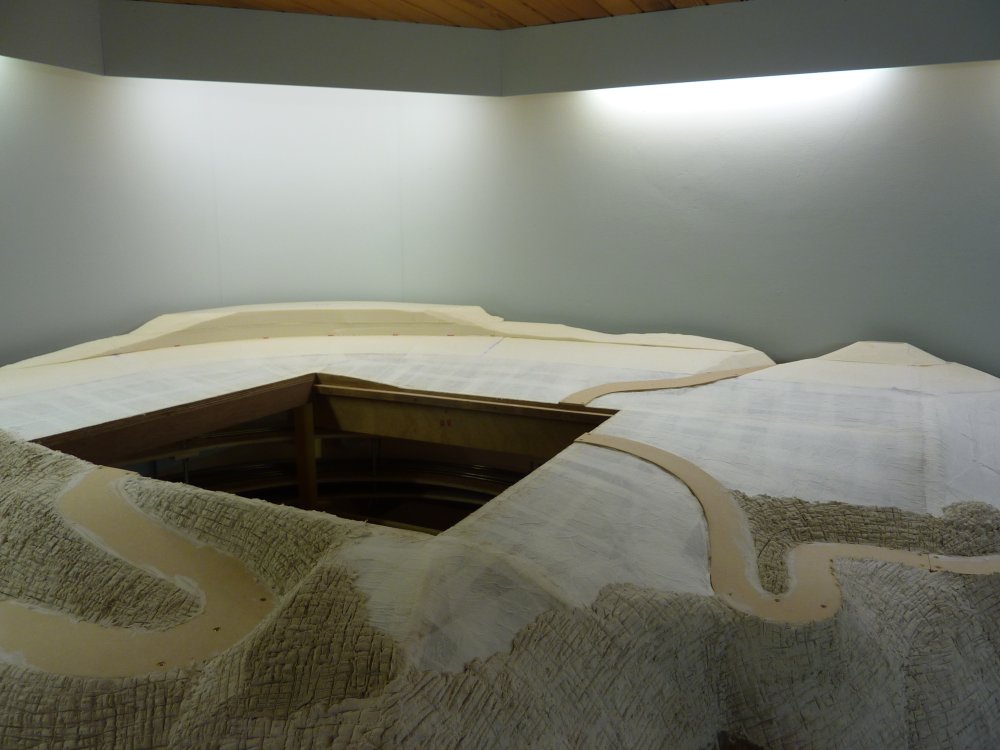

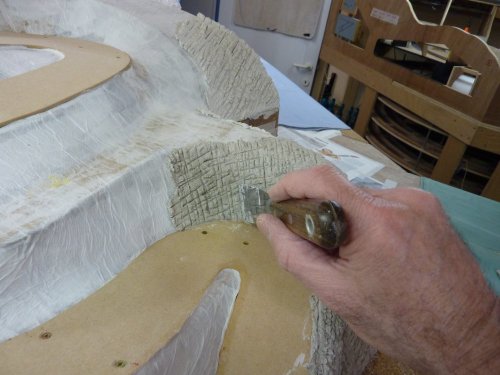

| Gravure de l'enduit à l'aide d'une spatule de peintre. | La pose de l'enduit est presque terminée. |
| |
|
 |
 |
| Mise en
place d'une structure en polystyrène figurant une barre rocheuse. |
La barre rocheuse sera aussi recouverte de papier "essuie-tout". |
| |
|
 |
 |

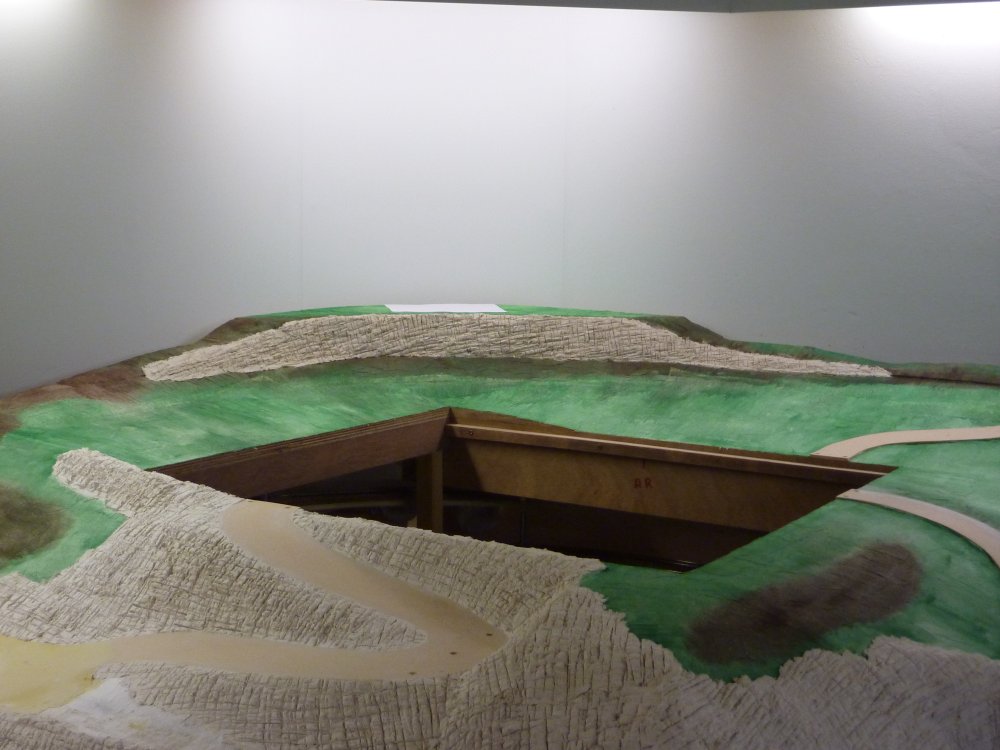

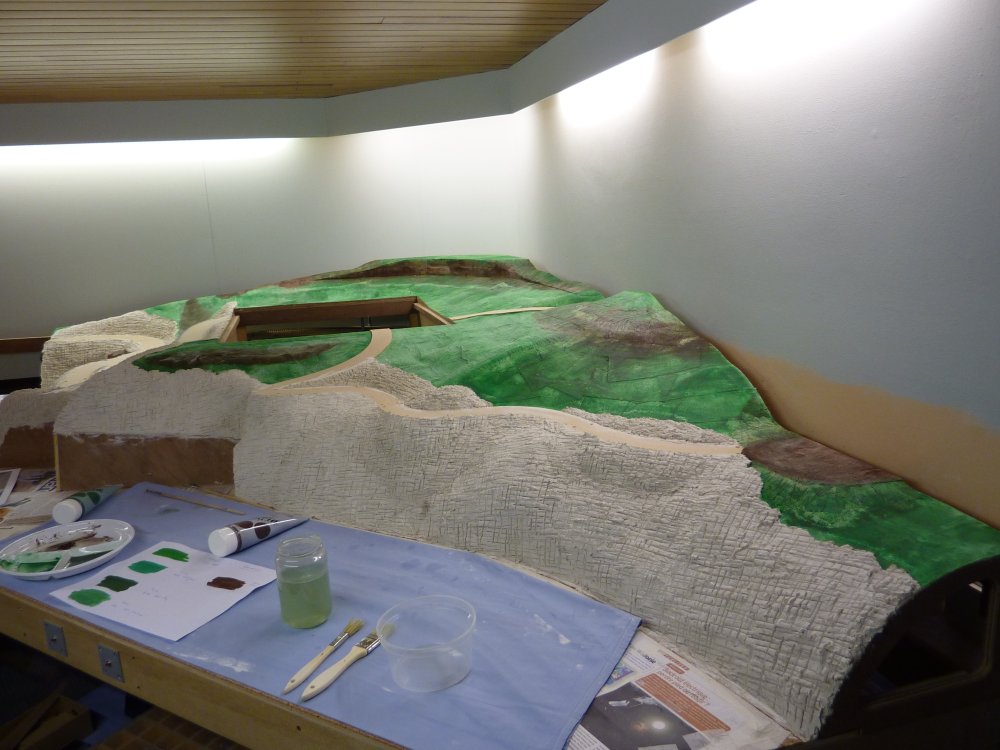

| Préparation
des zones de végétation à la gouache Pébéo : 045 "vert printemps" et 029 "ombre brûlée". |
Le vert
représentera une végétation basse, herbe et buissons tandis que le marron représentera arbres et arbustes |
| |
|
 |
 |

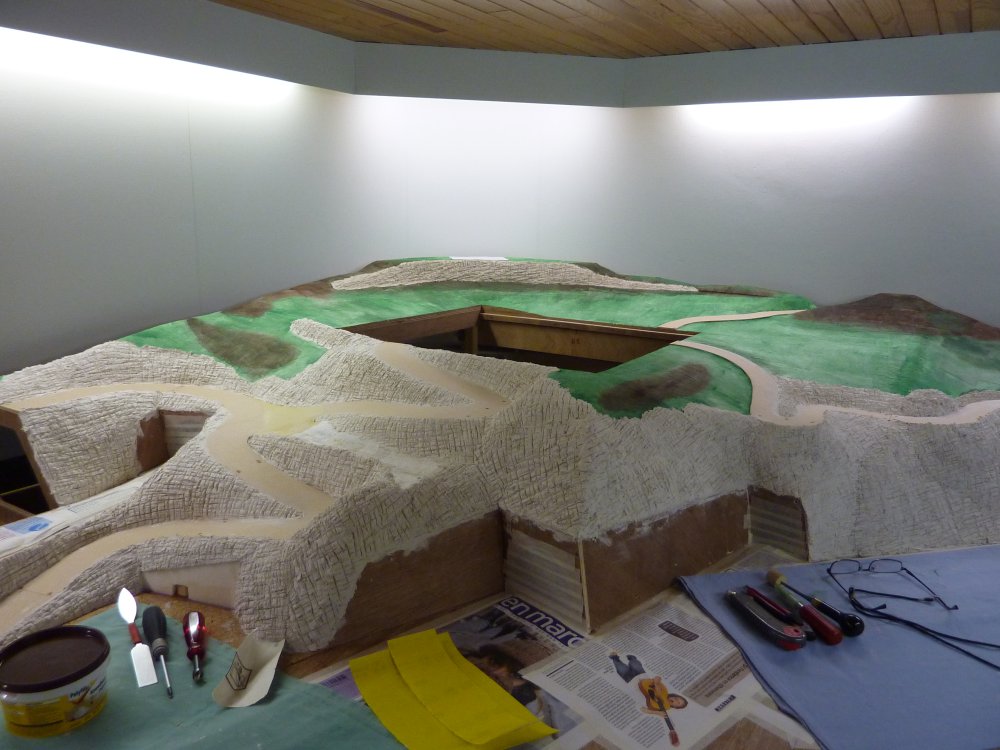

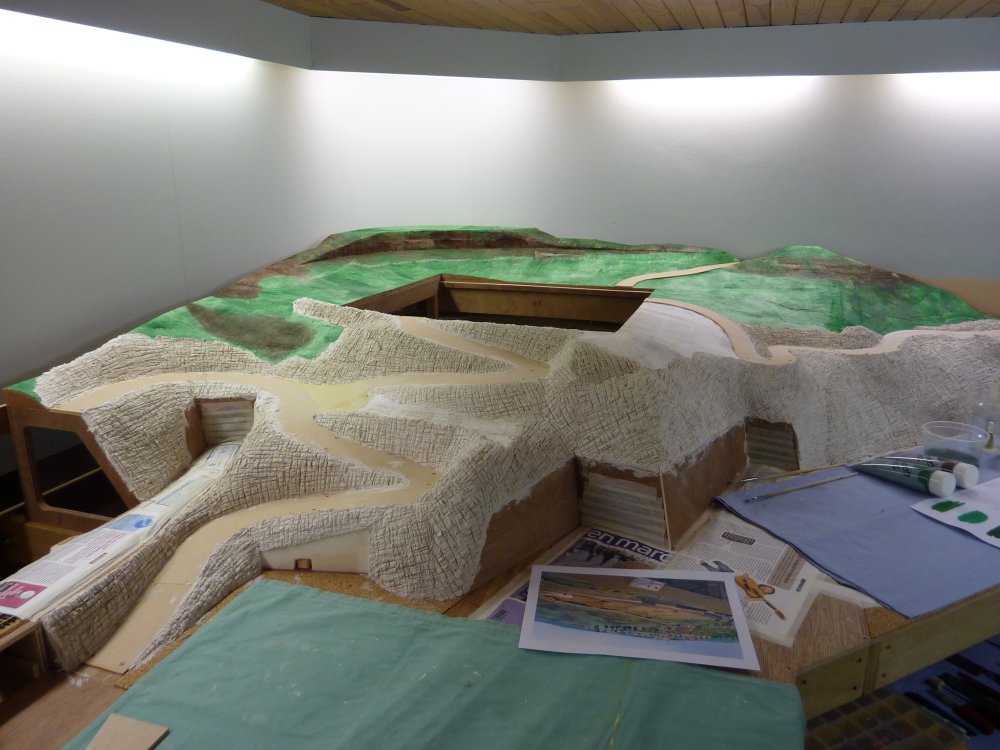

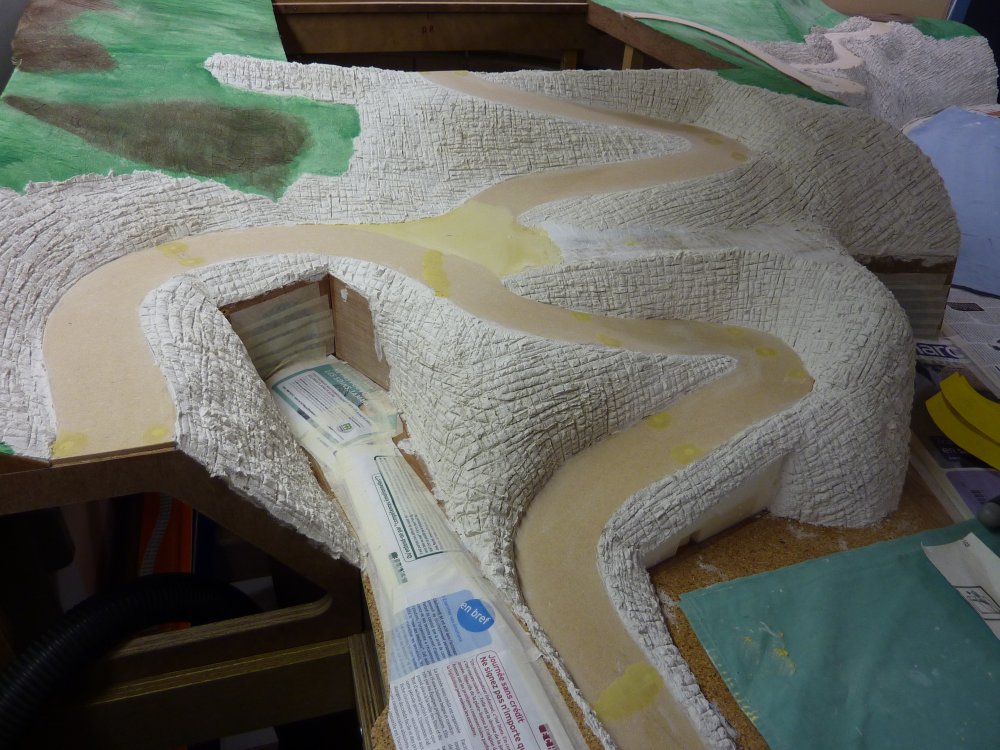

| Vue générale du réseau à ce stade. | La barre rocheuse à reçu l'enduit figurant les rochers. |
| |
|
 |
 |
| Zoom sur la barre rocheuse. | Zoom sur la route. |
| Suite . . . La ferme
