Album photos n° 1 - première partie : La cokerie |
| Vous pouvez agrandir les images en cliquant dessus | |
| |
|
 |
 |

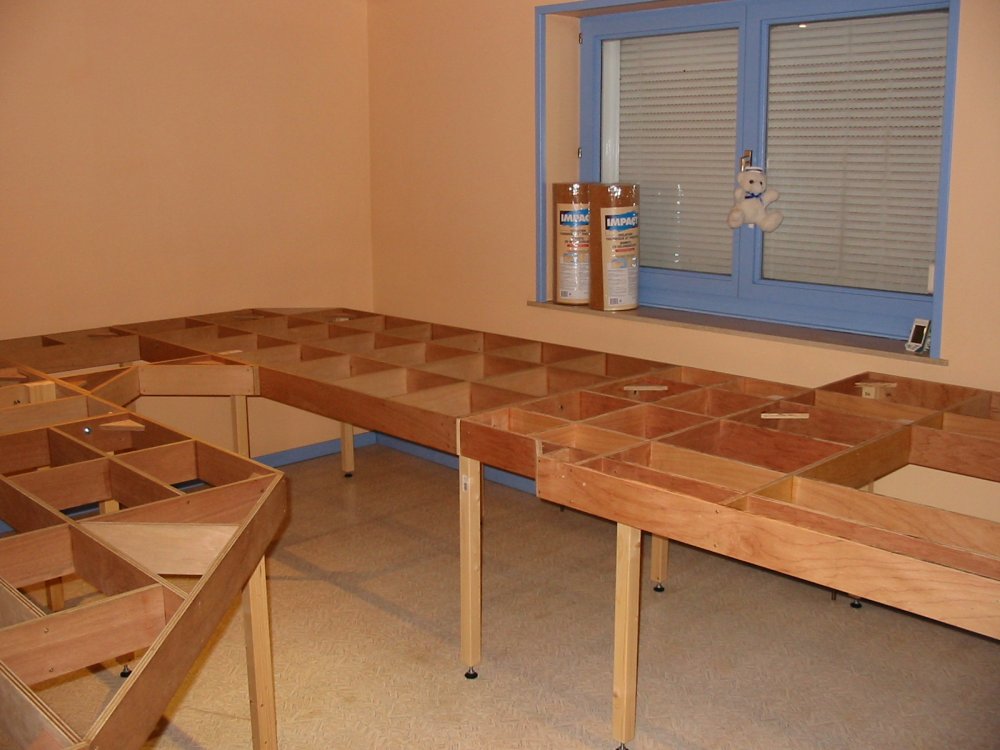

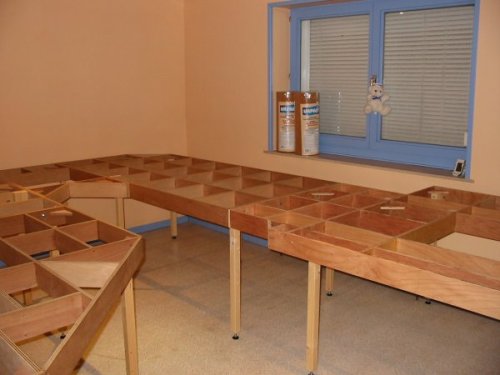

| Novembre 2005 : La structure
inférieure est terminée. Détails de cette réalisation sur la page : Construction / Stucture |

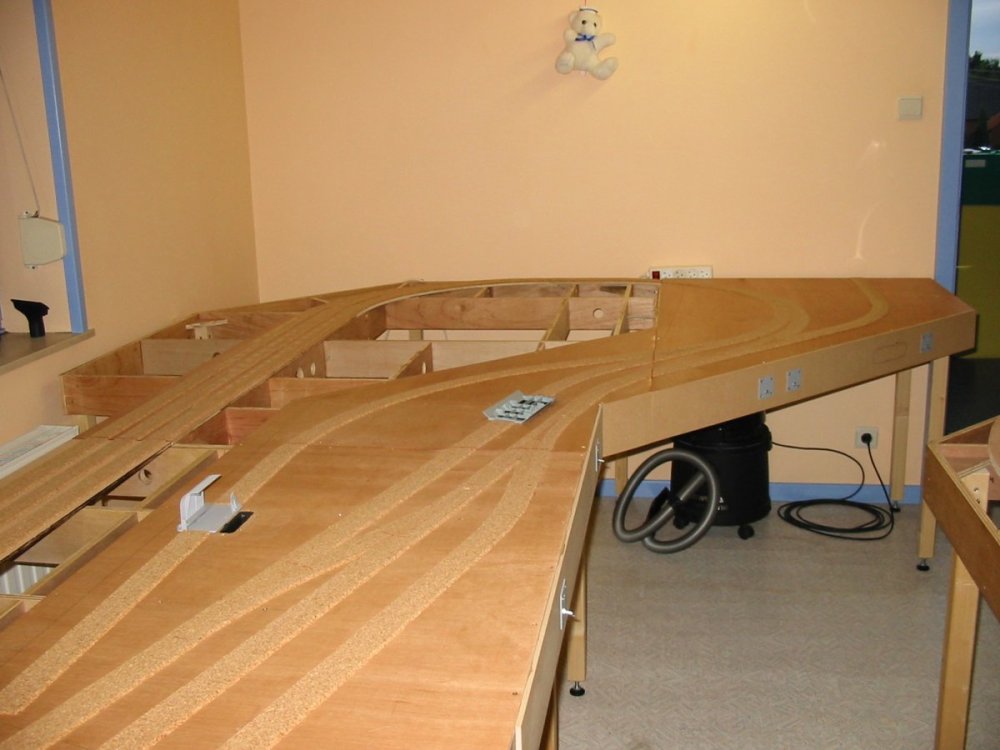

Octobre 2006 : le liège figurant le ballast des voies est posé ainsi que le quai de déchargement du charbon. |
| |
|
 |
 |

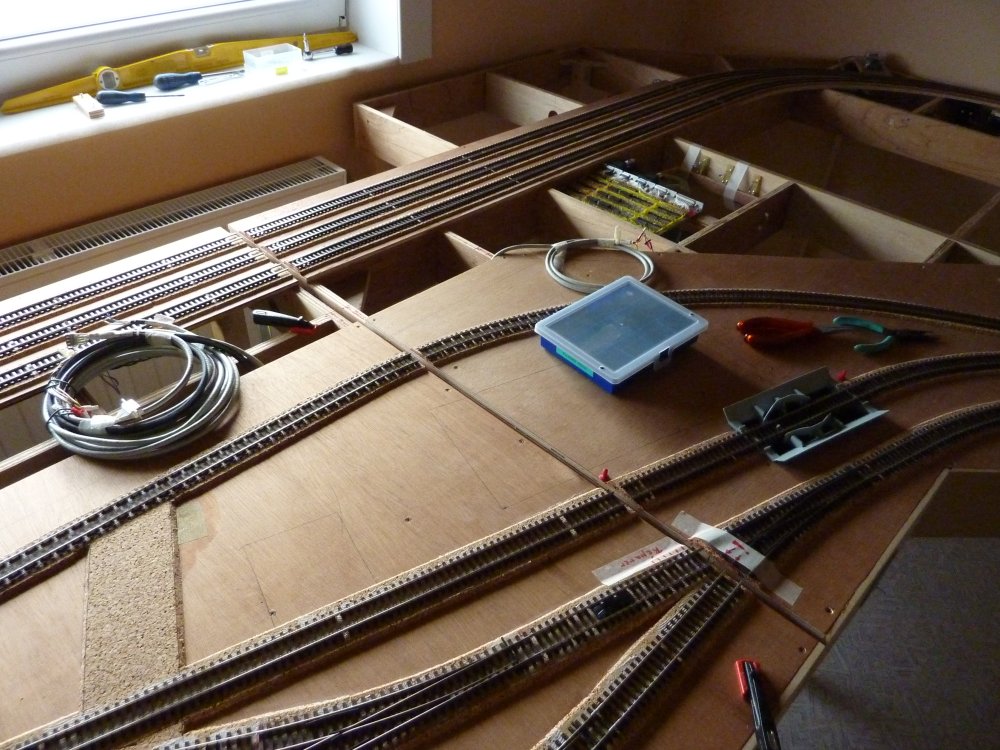

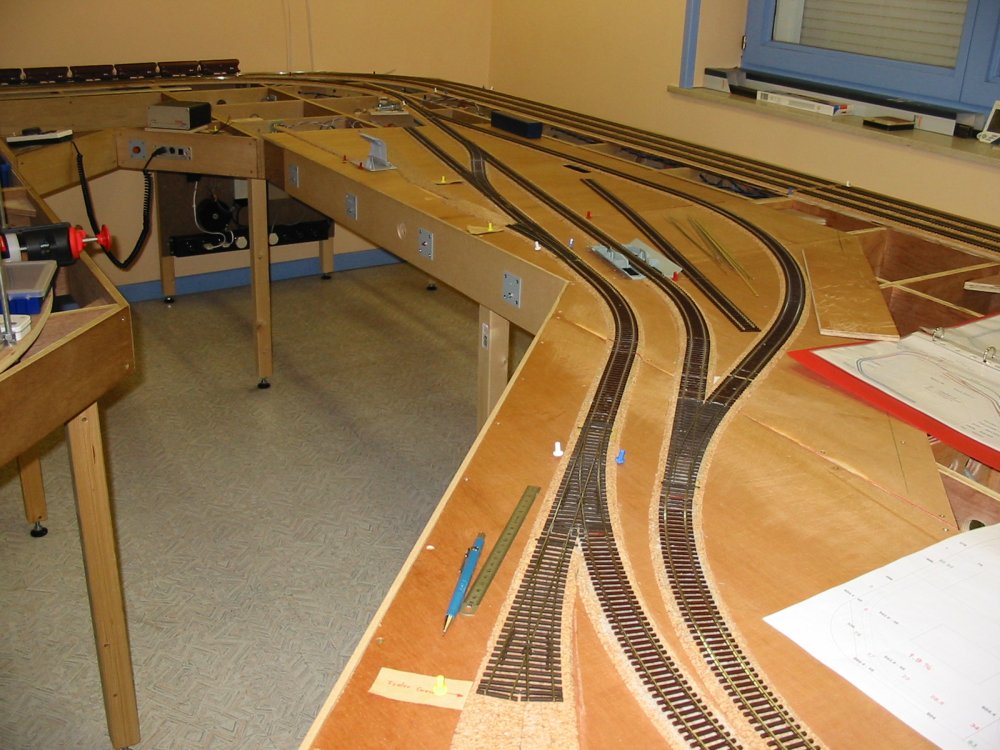

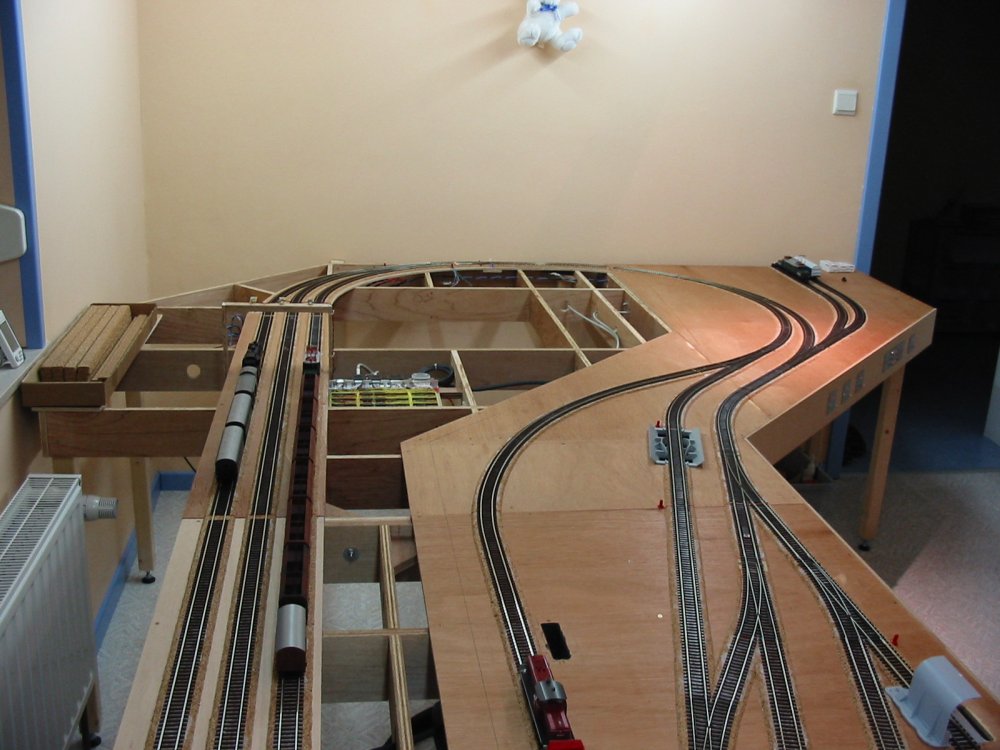

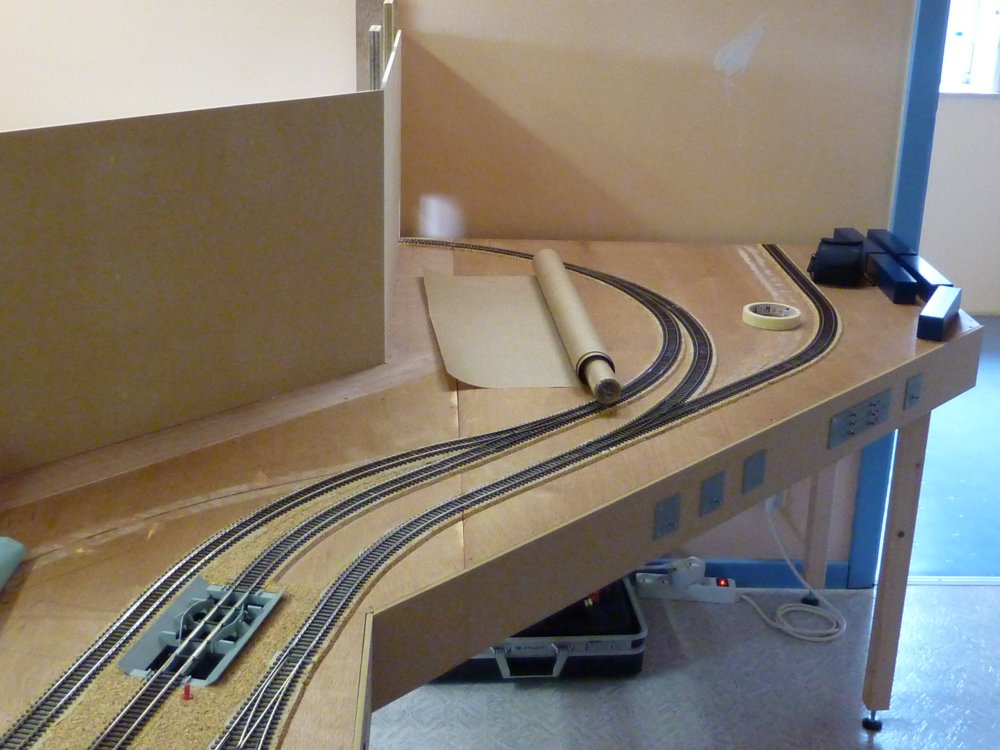

| Février 2007 : les voies sont posées et fonctionnelles, développement et test des automatismes de la gare fantôme. | |
| |
|
 |
 |

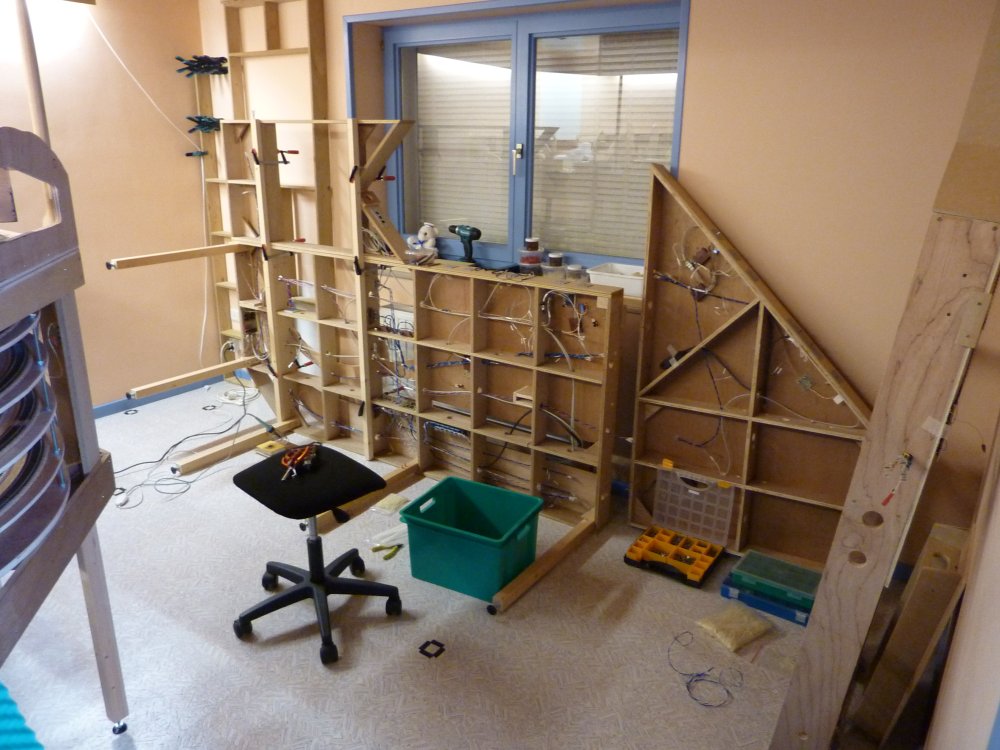

| Février 2010 : démontage de cette partie du réseau pour l'installation d'une nouvelle fenêtre, j'ai pû ainsi tester le côté démontable des modules ! | |
| |
|
 |
 |

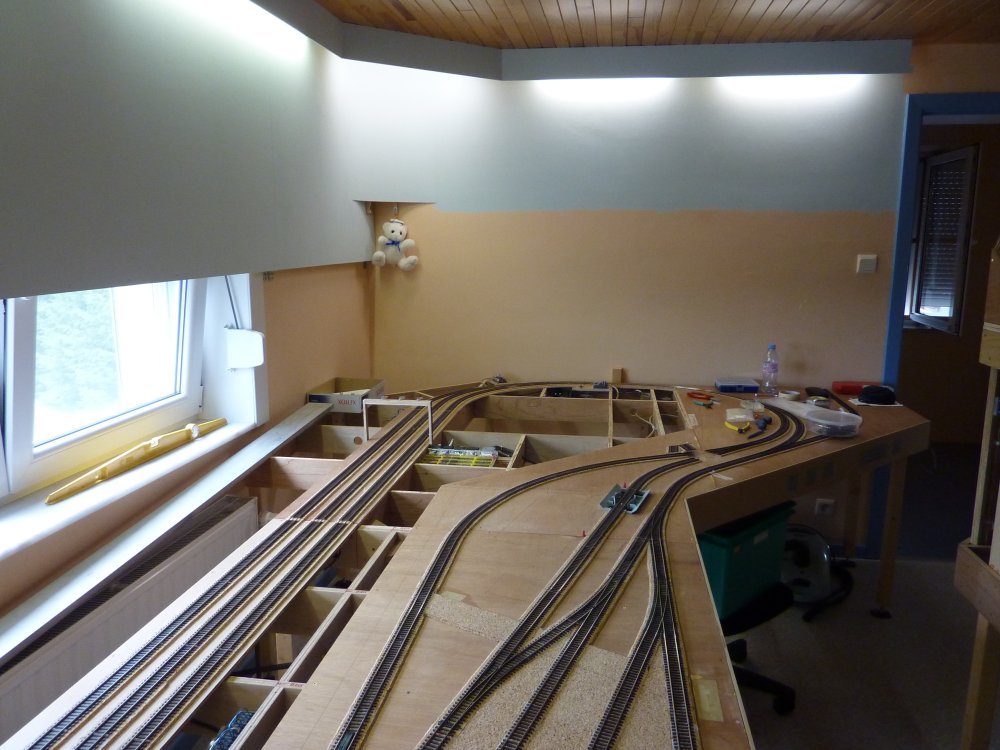

| Juin 2010 : je profite que cette partie est démontée pour finaliser le fond de décor de l'étage supérieur (structure et peinture couche de fond). | |
| |
|
 |
 |

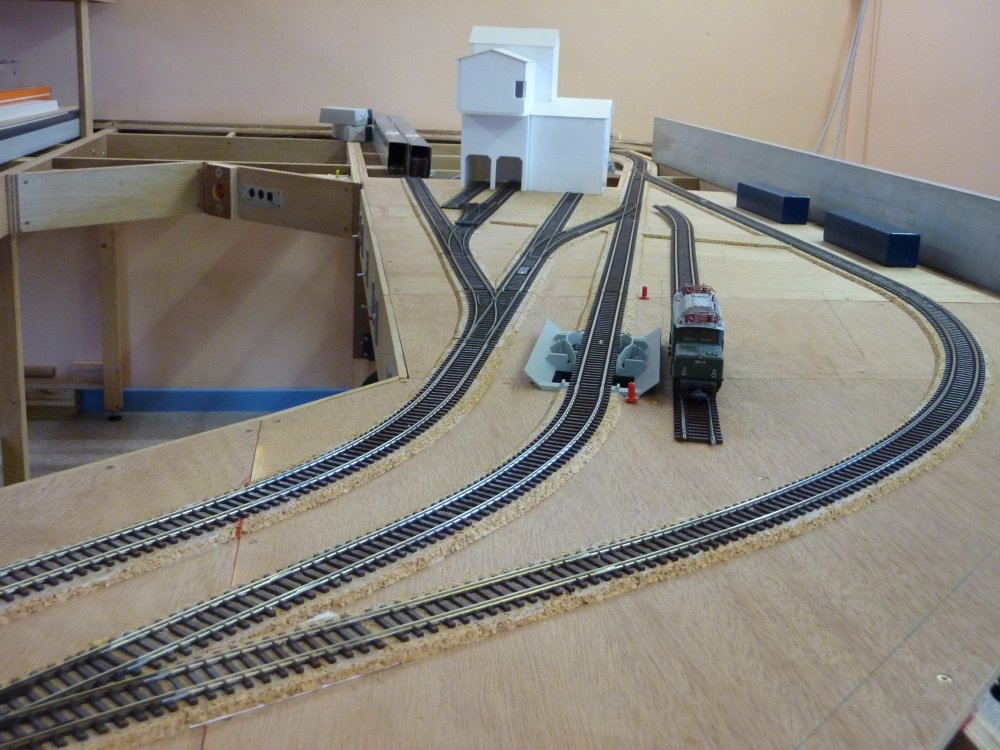

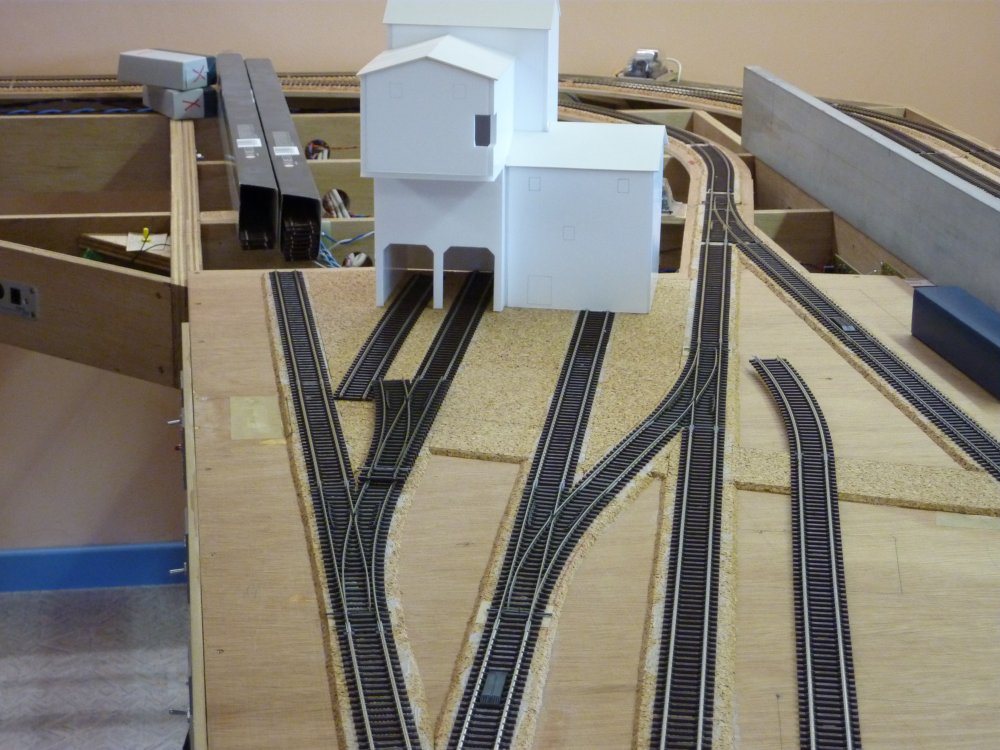

| Juin 2010 : le plan de voies doit être modifié pour une meilleure implantation des bâtiments. | |
| |
|
 |
 |

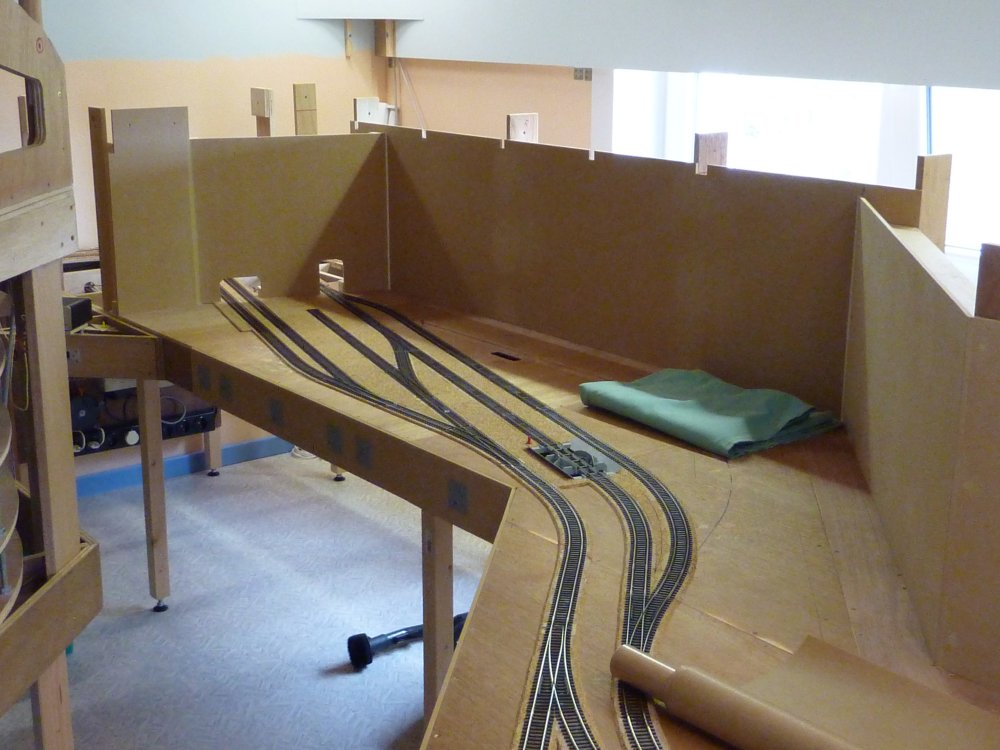

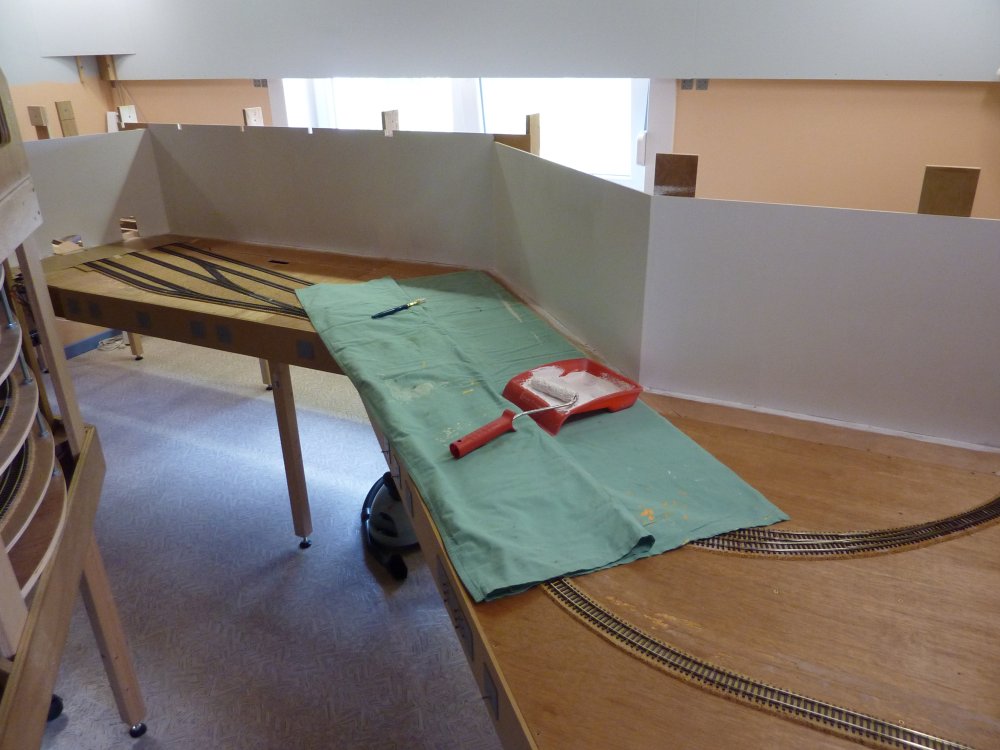

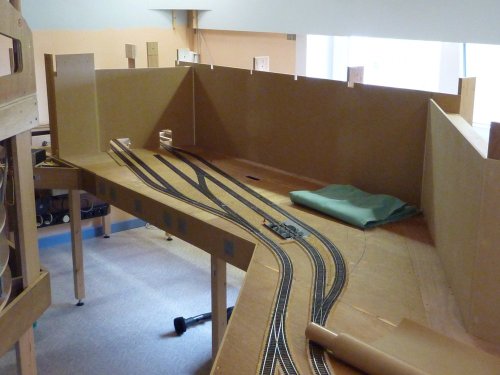

| Août 2010 : réalisation du fond de décor de l'étage inférieur. | |
| |
|
 |
 |

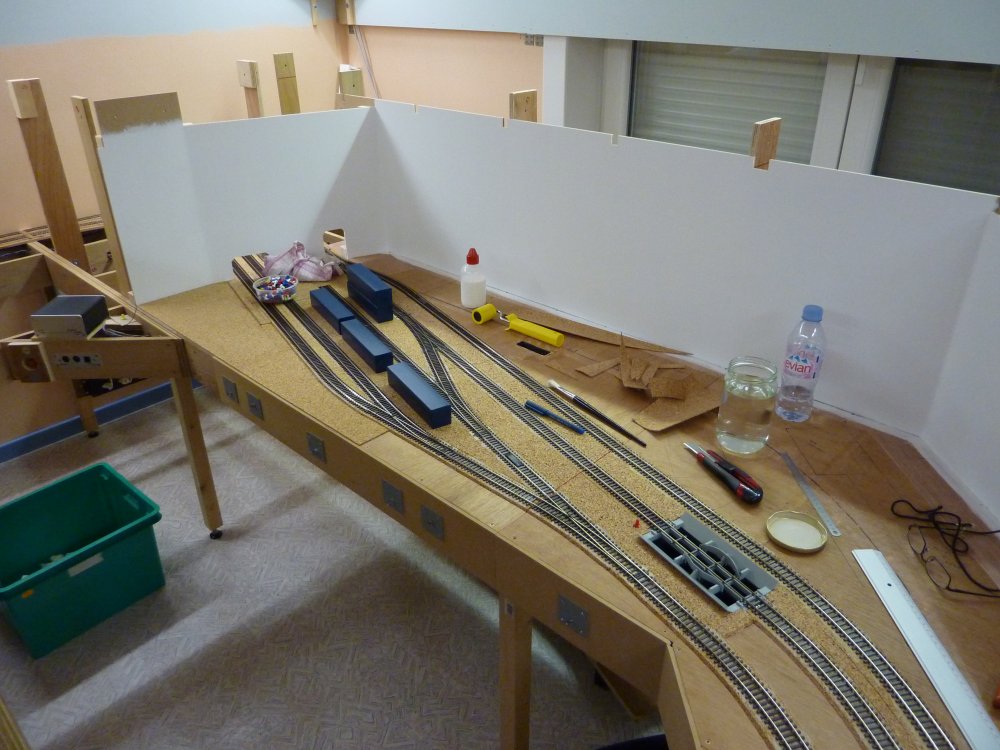

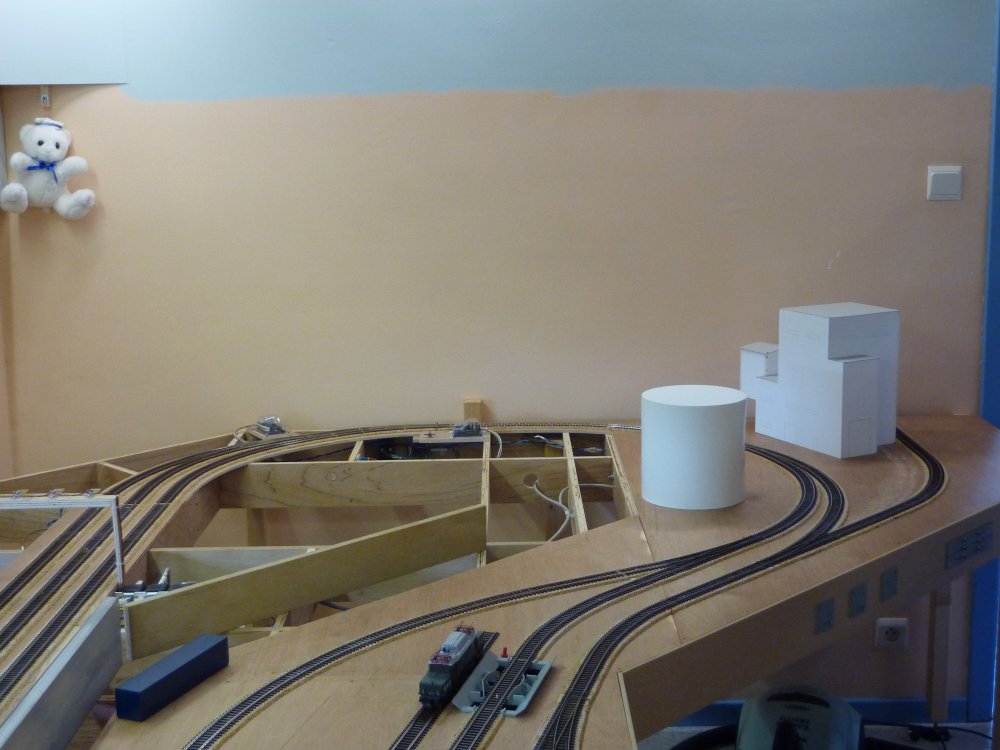

| Août 2010 : peinture du fond de décor (couche de fond) et pose du liège 2mm entre les voies. | |
| |
|
 |
 |

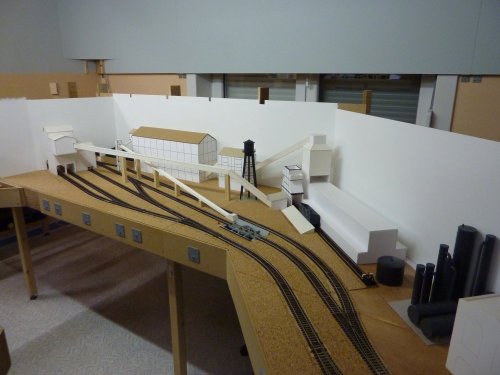

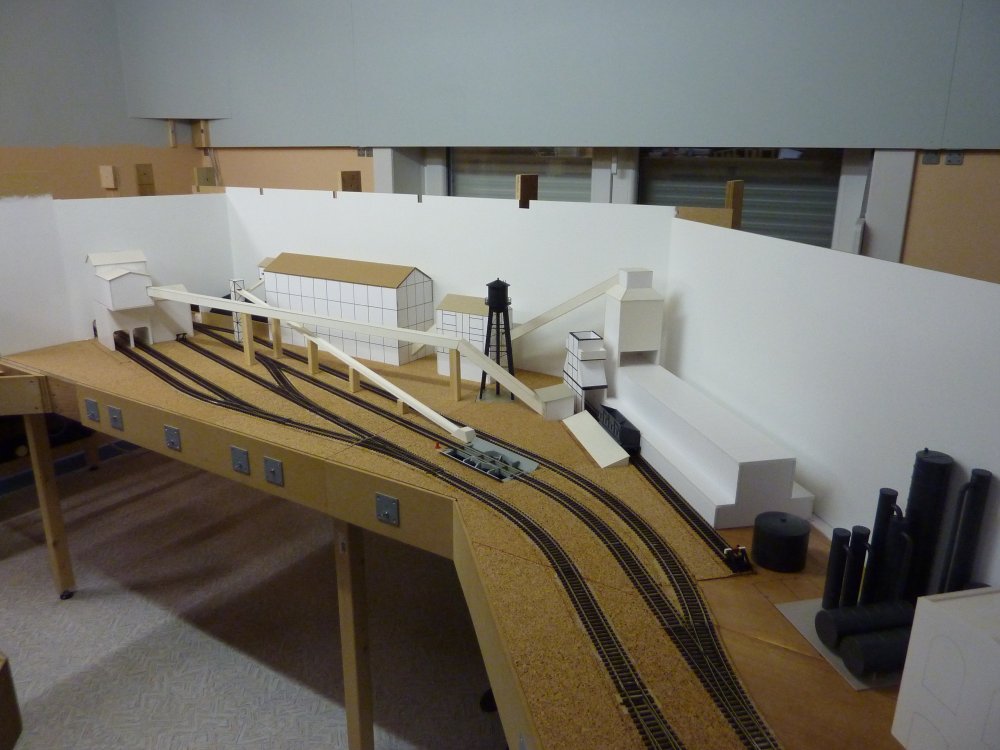

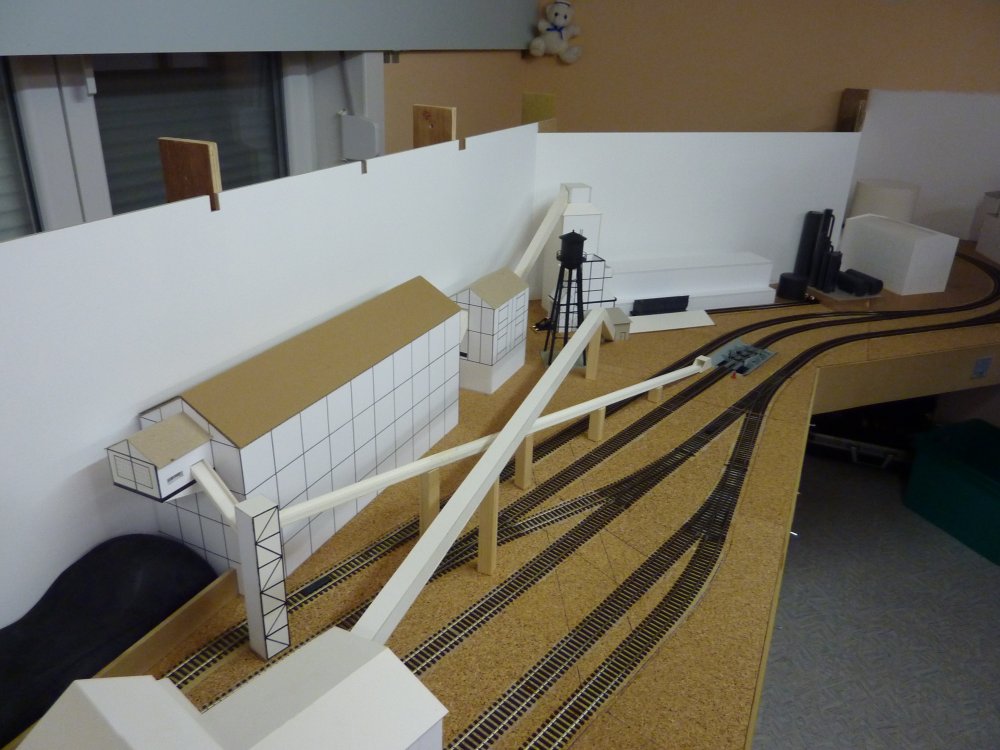

| Septembre 2010 : réalisation
des maquettes en carton qui figureront les
bâtiments. Ces maquettes (bien souvent modifiées), servent uniquement à me donner une idée des volumes, elles seront remplacées peu à peu. Les bâtiments définitifs seront réalisés en scratchbuilding ou sur base de kits Cornerstone. |
|
| |
|

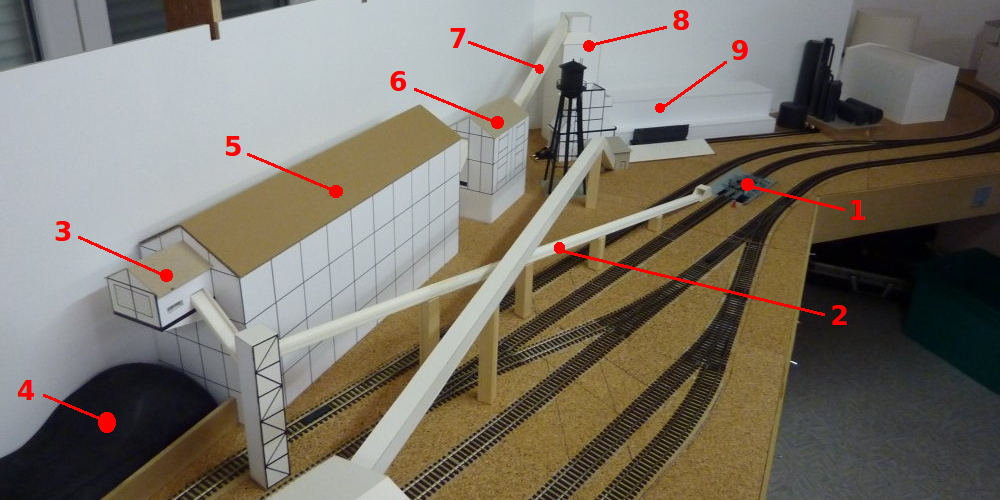

Fonctionnement simplifié de la cokerie1 - Cheminement du charbon |
|
 |
|
| Déchargement
des wagons de charbon (1) - Convoyeur ouvert (2) - Trémies de mélange
(3) - Stockage extérieur (4) Silos de préparation des mélanges (5) - Broyeurs (6) - Convoyeur fermé (7) - Tour à charbon (8) - Fours à coke (9) |
|
| |
|

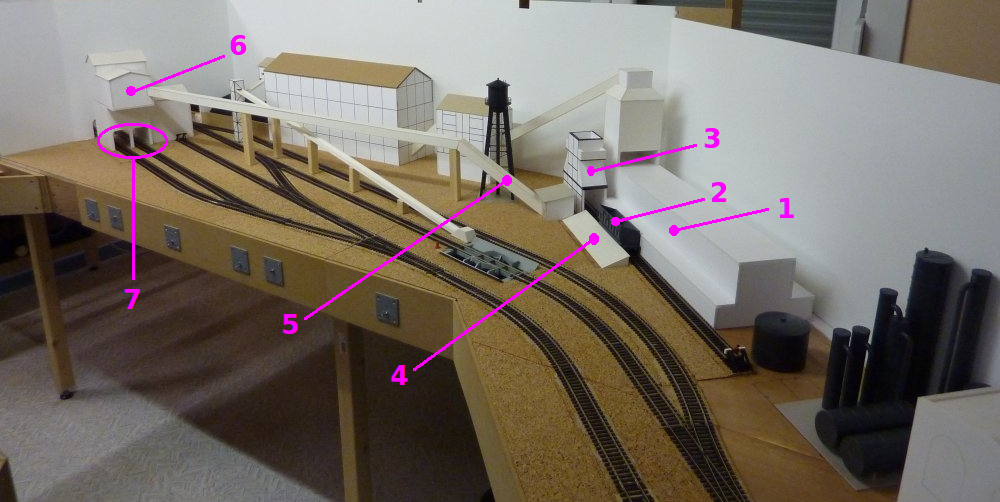

2 - Cheminement du coke |
|
 |
|
| Fours à coke (1) - Coke car (2) - Tour d'extinction (3) - Quai à coke (4) - Convoyeurs (5) - Criblage (6) - Voies de chargement du coke (7). | |
| |
|
Réalisation des maquettes de la cokerie |
|
 |
 |

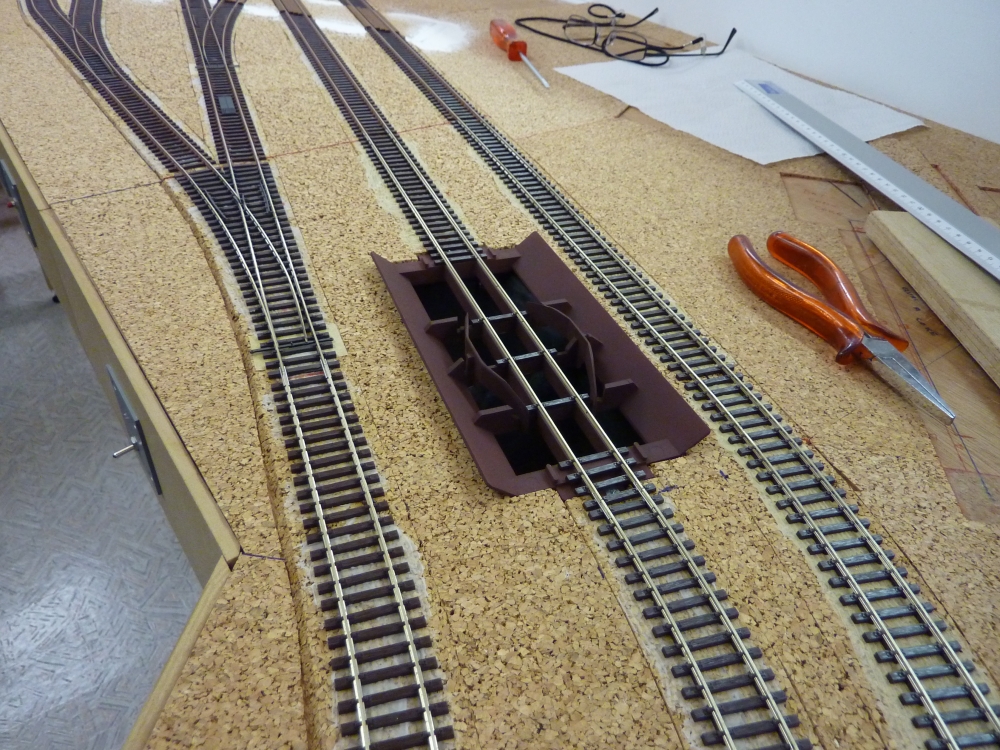

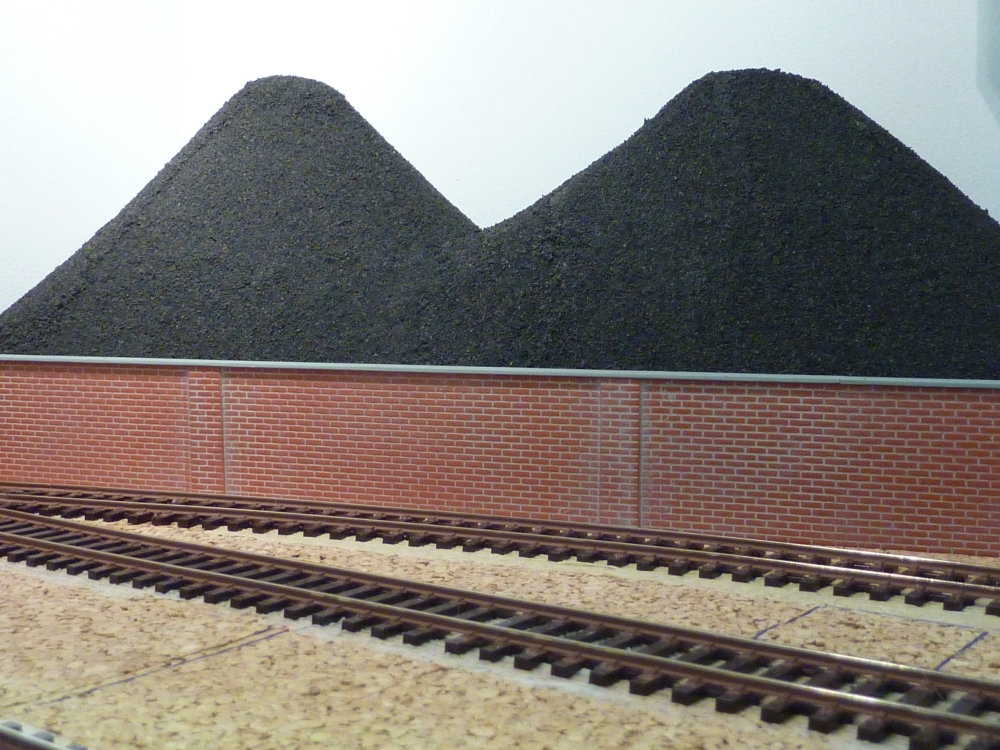

| Décembre 2010 : installation de la trémie de déchargement du charbon. | Janvier 2011 : Fabrication de
tas de charbon Détails de cette réalisation sur la page Décor / Tas de charbon |
| |
|
 |
 |

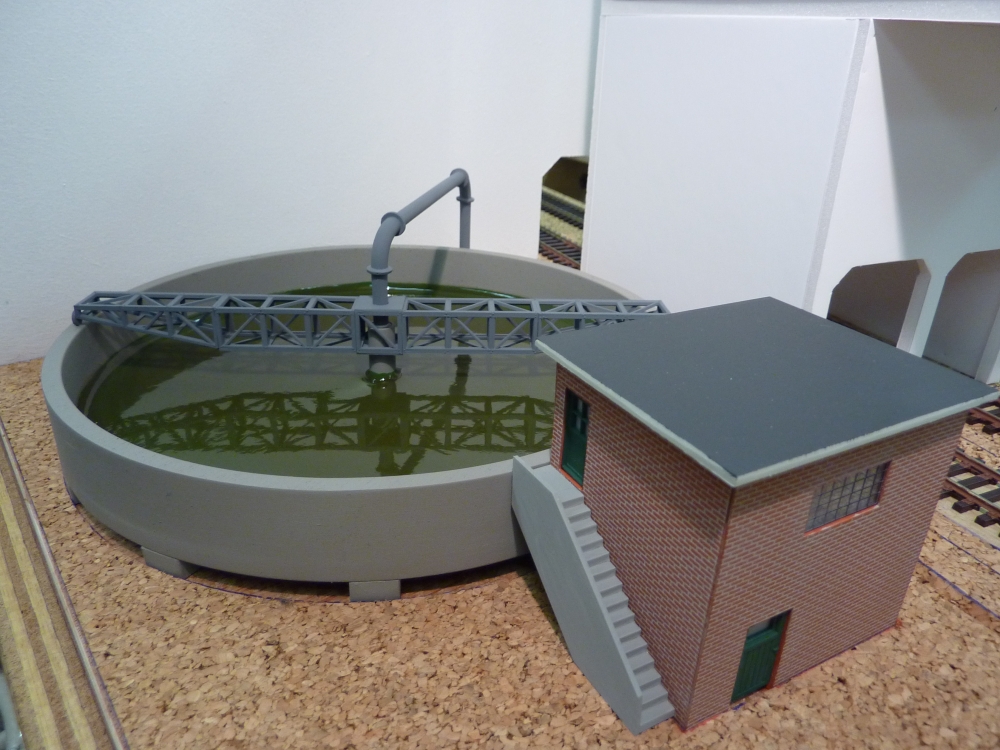

| Janvier 2011 : Construction du
bassin de décantation "Dorr Oliver" Détails de cette réalisation sur la page Décor / Bassin d'épuration |

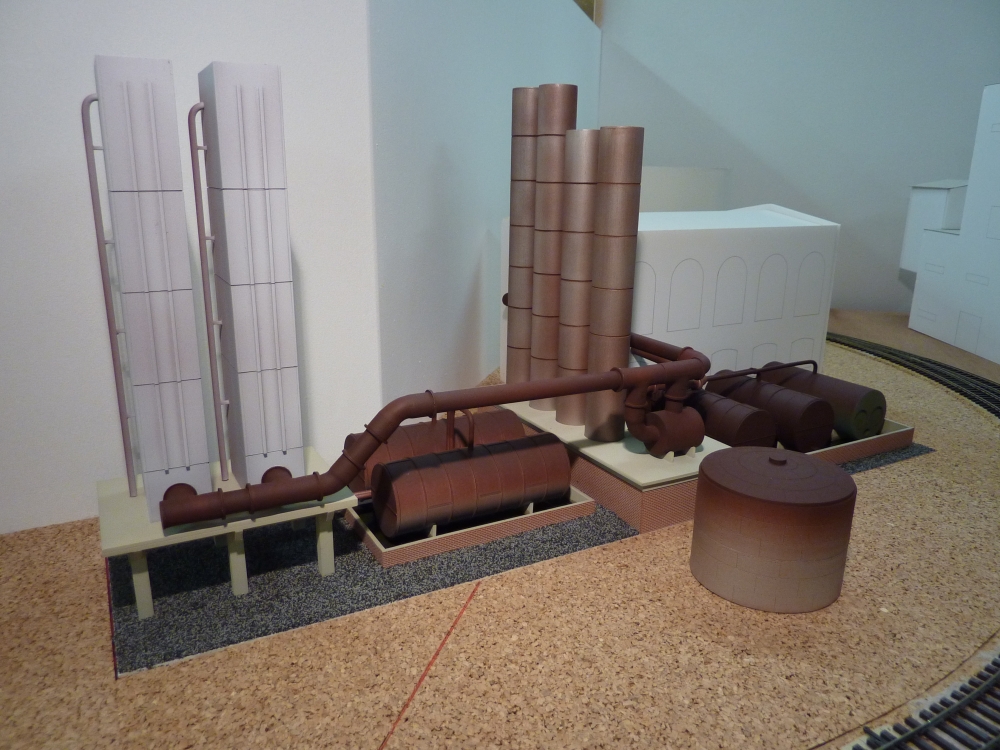

Avril 2011 : Construction
d'une partie des "sous-produits" Détails de cette réalisation sur la page Décor / Traitement des gaz |
| |
|
 |
 |

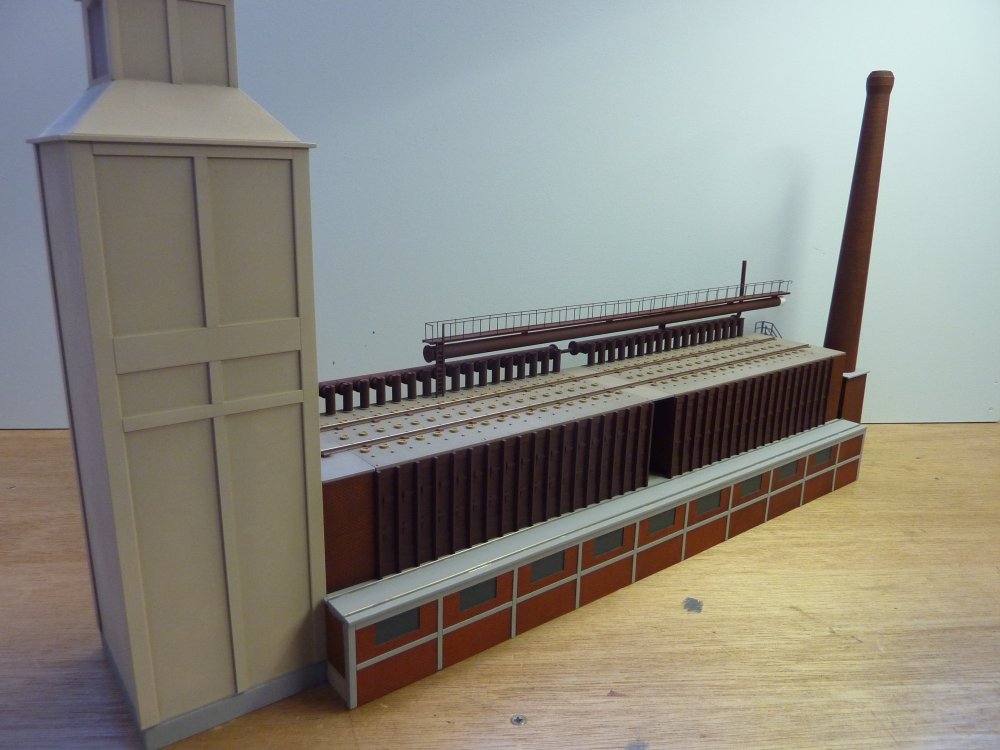

| Octobre 2012 : Construction
des fours à coke Détails de cette réalisation sur la page Décor / Fours 1° et 2° partie |

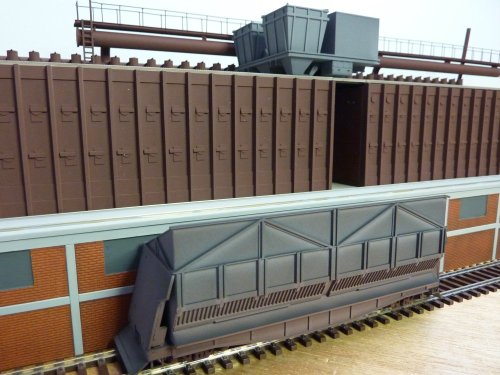

Novembre 2012 : Construction
du coke-car et de l'enfourneuse. Détails de cette réalisation sur la page Décor / Fours 3° partie |
| |
|
| Suite . . . La
cokerie - seconde partie |
|
| |
|
|
|
|
|
